| モデル番号: | XHSB505DS |

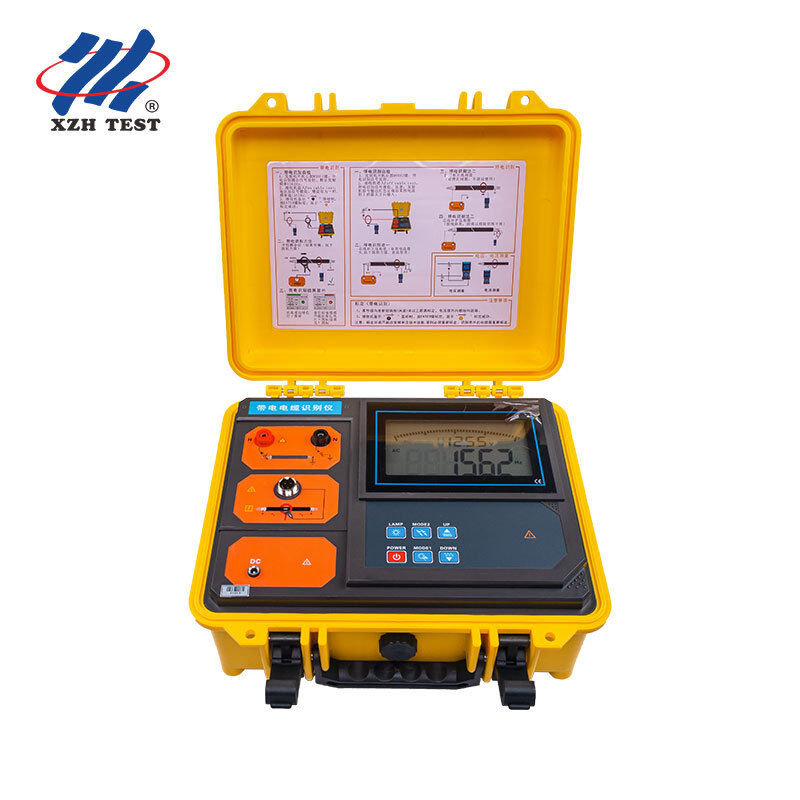

のXHSB505DS インテリジェント ケーブル識別子は、PSK (位相シフト キーイング) テクノロジーと、自動化されたエラーのないケーブル識別のための正確なアルゴリズムを組み合わせた次世代のプロフェッショナル機器です。従来のアナログ ポインタ ベースの識別子とは異なり、XHSB505DS は、ケーブルがターゲットかどうかを自動的に検証するインテリジェント デコーディングを備えた 3.5 インチ カラー LCD ディスプレイを備えています。識別が成功した場合は緑のチェックマーク (√)、ターゲットでないケーブルの場合は赤とオレンジの十字 (*) が表示されます。これにより、従来の識別子にありがちな手動によるポインター解釈の曖昧さが解消されます。
XHSB505DS は、精度と効率を求める電源ケーブルのテストおよび試運転エンジニア向けに設計されており、通電中のケーブル識別器、通電されていないケーブル識別器、および AC 電圧/電流/周波数測定ツールの 3 つの機器を 1 つに統合しています。柔軟なロゴスキー コイル受信クランプは、不規則な形状の導体を含む直径 200 mm までのケーブルに対応し、多周波伝送 (625Hz、1562Hz、2500Hz、10kHz) により、さまざまなケーブル タイプやフィールド条件にわたって信頼性の高い信号検出を保証します。
🔍 XHSB505DS の違い:オペレータがアナログ ポインタの振れを手動で解釈する必要がある従来のケーブル識別子（フィールド条件下ではエラーが発生しやすい主観的なプロセス）とは異なり、XHSB505DS は、インテリジェントなアルゴリズムを備えた PSK テクノロジーを使用して、自動デジタル検証。 3.5 インチのカラー LCD には明確な緑色のチェックマークまたは赤色の十字が表示され、推測に頼る必要がなくなります。さらに、それは、そのクラス内の唯一のケーブル識別子ケーブル識別機能と AC 電圧 (0 ～ 600V)、AC 電流 (0 ～ 5000A)、および周波数測定を組み合わせたもので、ケーブル ID だけではないプロのテスト チームにとって真の多機能機器となります。
| パラメータ | 仕様 |
|---|---|
| 電源 | 11.1V 大容量充電式リチウム電池、約 8 時間の連続動作 |
| 出力方法 | キャリパーカップリング (ライブ);ダイレクト出力（電源オフ） |
| 送信周波数 | 625Hz、1562Hz、2500Hz、10kHz（矢印キーで調整可能） |
| パルス電圧 | 500V (電源オフ認識モード) |
| パルス電流 | 最大 5A (ループ抵抗に依存) |
| パルス周波数/パルス幅 | 1回/秒 / 2ms |
| 画面 | リアルタイムのバッテリー電圧を備えた大型 LCD、白色バックライト |
| 寸法 | 320*275*145mm;ケースは最大 200kg の圧力に耐えます |
| 安全性 | AC 3700V/rms 耐性。 IEC61326(EMC); IEC61010-1(CAT III 300V、CAT IV 150V) |
| 動作条件 | -10℃～40℃湿度<80% |
| パラメータ | 仕様 |
|---|---|
| 機能 | 通電および非通電状態のケーブル ID。 AC電圧、電流、周波数測定 |
| 画面 | 3.5インチトゥルーカラーLCD、カラーアイコン表示 |
| 電源 | 7.4V 充電式リチウム電池、USB 充電、実行時間約 6 時間 |
| 信号の校正 | はい — 校正値の 75% ～ 135% = 有効な ID 条件 |
| 方向認識 | はい - 識別を成功させるには方向の一致が必要です |
| 検証 | 緑色のチェックマーク (√) = ターゲット ケーブル。赤オレンジ十字 (*) = 対象外 |
| 交流電圧範囲 | 0.00V～600V(50Hz/60Hz)、精度±2%±3dgt |
| AC電流範囲 | 0.00A～5000A(50Hz/60Hz)、精度±2%±3dgt |
| 周波数範囲 | 45Hz～70Hz、精度±2%±3dgt |
| フレキシブル電流クランプ | ロゴスキーコイル 内径φ200mm リード2m |
| 検出率 | ~1 回/秒、ゲイン調整あり (10~100 振幅バー) |
| パワーオフ ID 範囲 | ループ抵抗 0Ω～10kΩ (接地状況に応じて最長約 10km のケーブル) |
| ライブ ID 範囲 | ループ抵抗 0Ω～200Ω (接地状況に応じて最長約 5km のケーブル) |
| 安全性 | IEC61010-1 CAT III 600V; IEC61010-031; IEC61326;汚染度2 |
| 動作条件 | -10℃～40℃湿度<80% |
ライブケーブルの識別 (キャリパーカップリング方法):送信機は、選択された周波数 (625Hz ～ 10kHz) の複合パルス電流信号を、送信クランプを介してターゲットの 3 芯外装ケーブルに結合します。パルス電流はケーブルの周囲に指向性電磁場を生成します。これは柔軟なロゴスキー コイルによって検出され、受信機の PSK アルゴリズムによってデコードされます。受信機のインテリジェント プロセッサは、緑色のチェックマークの確認を表示する前に、信号の校正 (送信値の 75% ～ 135%)、方向の一貫性、および周波数の一致を検証します。
通電されていないケーブルの識別 (直接接続方法):トランスミッタは、500V パルスエンコードされた電流信号をテスト リードを介してケーブル コアに直接出力します。コード化された電流により、ケーブルの長さに沿って電磁場が生成されます。受信機の柔軟なコイルは、インテリジェント PSK アルゴリズムを通じてターゲット ケーブルを検出、デコード、識別し、結果はカラー LCD に明確に表示されます。
⚠️ 重要な安全上の注意:
電源オフの識別: 通電中のケーブルへの接続は固く禁止されています。ライブ識別: 3 芯外装ケーブルにのみ適用されます。送信クランプと受信クランプを混合しないでください。入力信号の方向は一貫している必要があります。結合方法では、両端のケーブル シースを適切に接地する必要があります。
