| Place of Origin: | Xi'an, Shaanxi, China |
| ブランド名: | XZH TEST |
| 証明: | ISO,CE |
| Model Number: | XHGG502A+XHDD503C+XHHV535-4TS+XHGX507C |

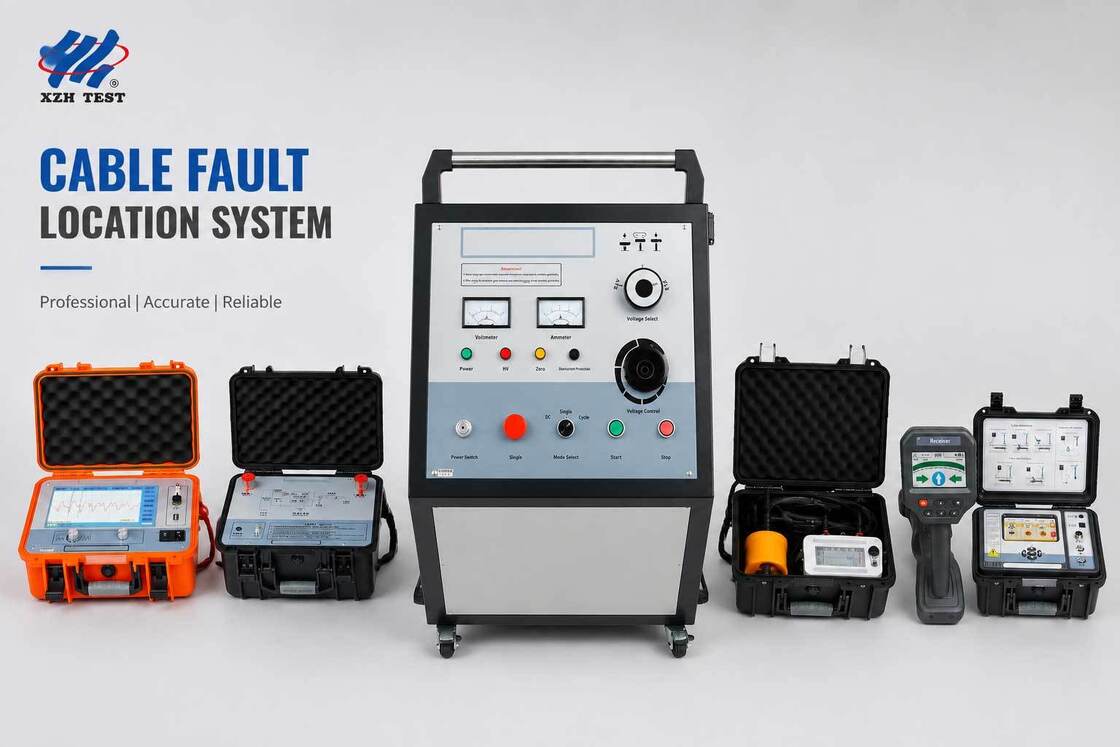

中低圧地下ケーブル故障探傷器セット
1. 動作原理と手順:
1. 直流または高電圧パルスを使用して、ケーブルの故障点をフラッシュオーバーさせ放電させる
2. 進行波反射原理を使用して、あらゆる種類のケーブル主絶縁故障を粗測する
3. 音響磁気同期法を使用して、あらゆる種類のケーブル主絶縁故障を精密測定する。
2. 機器と仕様:
| I,高電圧サージ発生器 XHHV535-4TS | ||
| 出力モード | DC、シングル、サイクル | |
| 出力電圧 | 0-8kV/0-16kV/0-32kV、3段階電圧切り替え可能 | |
| 内蔵コンデンサ | 64μF/16μF/4μF | |
| 放電エネルギー | 2048J | |
| 衝撃電力 | 2000VA | |
| インパルスレート | 自動衝撃約6秒、手動衝撃任意の制御時間 | |
| サージ電圧レベル切り替え | 手動 | |
| 電圧調整タイプ | 連続 | |
| 表示 | 高電圧側電圧測定、出力電圧と電流のリアルタイム表示 | |
| 動作モード切り替え | 手動 | |
| 連続出力電流 | 60mA | |
| 安全保護 | ゼロスタート保護機能付き、安全で信頼性が高い | |
| 放電 | ユニークな高電圧測定設計、停止状態では、デバイスの内部コンデンサを自動的に放電する | |
| 動作電源 | AC 220V±15%、50Hz±2Hz | |
| DC耐電圧試験 | 出力電圧調整可能、表示範囲 0-35Kv、出力電流表示範囲 0-20A | |
| バーン電流 |
故障条件付け（バーニング）電流最大 60 mA @ 32 kV |
|
| 安全性 |
過電圧、過電流、過熱保護。 操作後の自動放電 |
|
| 保護等級 | IP54以上 | |
| II,TDRケーブル故障探傷器 XHGG502A | ||
| テスト方法 | 低電圧パルス、インパルス電流、インパルス電圧、アークマルチパルス | |
| サンプリングレート | 1MHz～400MHz | |
| パルス出力 | 単極 | |
| パルス振幅 | 300V | |
| パルス幅 | 0.15μS/0.30μS /0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS | |
| 測定範囲 | ≥120km | |
| 測定範囲 | 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km | |
| 最小分解能 | 0.07m | |
| 測定誤差 | ≤±(0.5%×L+1m)、Lはケーブル長 | |
| 信号ゲイン | 0～100%、調整可能 | |
| 伝播速度 | 10～999.9m/μs | |
| 出力インピーダンス | 自動マッチング | |
| トリガー |
自動連続 |
|
| 作業条件 | 温度 -25℃～+65℃、相対湿度 85%、気圧 750±30mmHg | |
| III,ケーブル故障ピンポインター XHDD503C | ||
| 固定点モード | 標準モード、拡張モード、ノイズリダクションモード、カスタムモード（ms、波形） | |
| 固定点方法 | インテリジェント時間差法、電磁探査法、音響測定法 | |
| 測位精度 | 固定点: 0.1m、経路: 0.1m | |
| ディスプレイ | TFT超高輝度 5インチ、800×480 フルカラー | |
| 言語 | グラフィカル言語がより直感的 | |
| ゲイン | 120dB、全自動調整、手動調整も可能 | |
| 周波数範囲 | 100～1600Hz | |
| ダイナミックレンジ | 0～112dB（16段階） | |
| 同期トリガー | 音響全自動同期トリガー；磁場全自動同期トリガー | |
| 検出範囲 | 0.00～99.99ms、75mV～75V | |
| プローブ | 自動ミュート、全デジタル金属インテリジェントプローブ | |
| ヘッドフォン | 600Ω 軍用グレード強力ノイズリダクションおよび耐干渉技術 | |
| 動作電源 | 4*18650 標準リチウム電池 | |
| 稼働時間 | 8時間以上 | |
| 周囲温度 | -25～65℃；相対湿度：≤90% | |
| 防水等級 | IP65 | |
| IV,ケーブルパイプライン総合テスター XHGX507C | ||
| 送信機 |
複数周波数信号送信モード |
|
| 出力周波数 |
640Hz、1.28kHz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10.2kHz、32.7kHz, 65.6kHz、81.9kHz、197kHz |
|
| 出力電力 |
最大15W、9段階調整可能 |
|
| 出力電圧 |
最大150Vpp |
|
| 出力モード |
直接接続法、結合法、誘導法 |
|
| ディスプレイ | 出力モード、周波数、出力電力、ループ抵抗、ループ電流、バッテリー残量、危険電圧アラームなど。 | |
| 結合クランプ | 結合内径 Φ150mm | |
| 受信機 |
パイプライン検出（ケーブル位置追跡、方向表示、深度測定、電流測定）、ケーブル識別、Aフレーム故障検出（オプション機能） |
|
| 動作モード | トレース、識別、ステップ電圧 | |
| 受信周波数 |
アクティブ検出周波数: 640Hz、1.28kHz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10.2kHz、32.7kHz、65.6kHz、81.9kHz、197kHz 電力線周波数パッシブ検出周波数: 50Hz、60Hz、250Hz RFパッシブ検出周波数帯: 中心周波数は32.7kHz、65.6kHz、81.9kHz、197kHz |
|
| ディスプレイ |
4.3インチLCDカラー画面（高輝度画面）、太陽光下でも視認可能 |
|
| 検出深度 | 0～20m | |
| V テストケーブル | ||
| （注：35kVの高電圧が存在するため、特殊高電圧ケーブルが製造されており、操作中は現場から離れてください。） | ||
| 高電圧出力ケーブル | 芯線 2.5mm2 赤、耐電圧 50kV DC、シールド層付き、外径 14mm、長さ 10メートル、大型スプール取り付け込み。 | |
| アースケーブル | 接地 3列 - 主芯線 16mm2 透明色、分岐線 2.5mm2、長さ 10メートル。小型スプール取り付け込み。 | |
3. 現場写真
