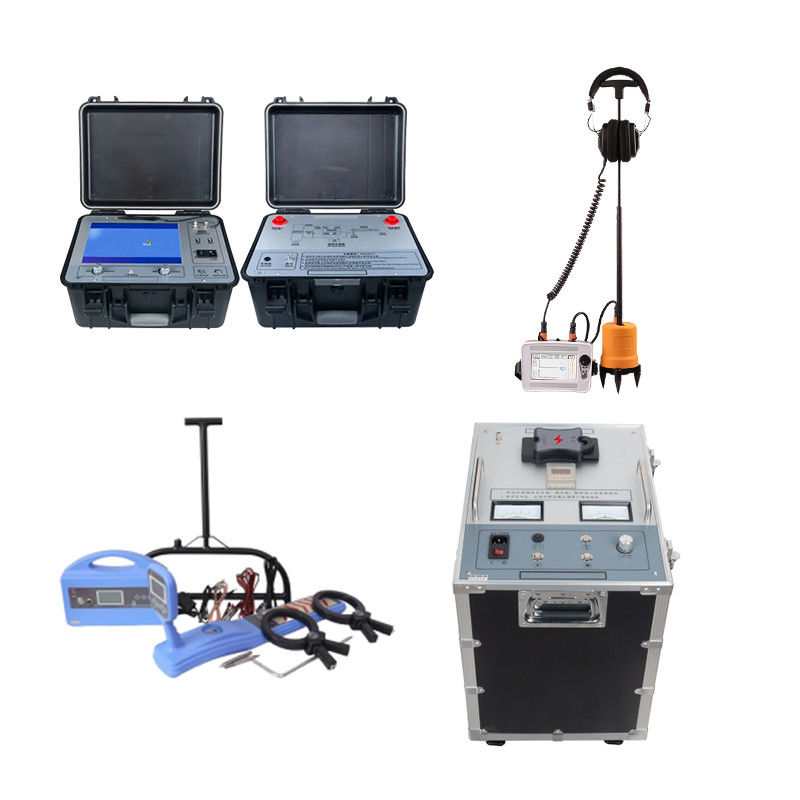

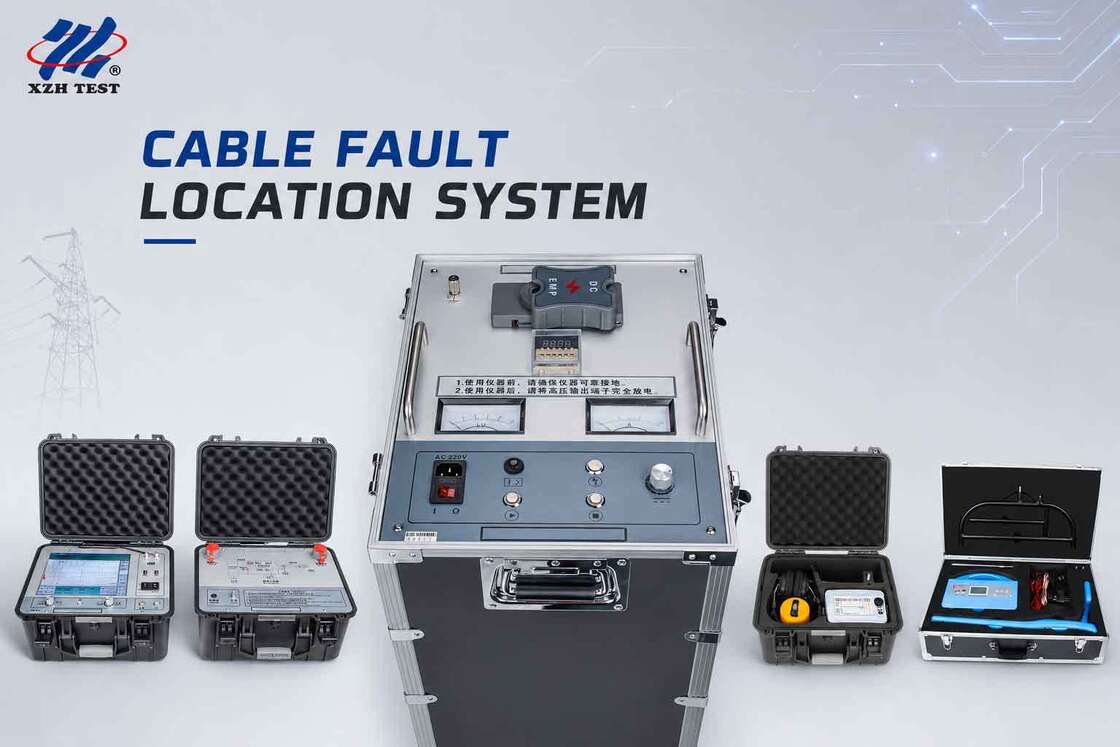

地下電線故障検出システム故障を検出する

• 電力ケーブルの主絶縁故障を正確かつ迅速に検出する。ケーブル長を校正する。埋設ケーブルの方向と深さを正確に検出する。
• 標準D.C.によるケーブルの耐電圧試験
• ケーブルの故障距離の特定。
• 地上でのケーブル故障のピンポイント検出。
• 地下ケーブルの経路追跡。
• ケーブル束からのケーブル選択。

ケーブル故障プリロケーション

試験端からのケーブル故障距離（メートルまたはフィート）の決定を、ケーブル故障のプリロケーションと定義する。これは重要な側面であり、正確なプリロケーションは、従来のサージジェネレータとピンポインティング法と比較して、最終的な故障位置特定にかかる時間を短縮する。プリロケーションでは、時間領域反射計（TDR）などの低電圧法や、SIM、ARC、MIM、ICM/ICE、電圧減衰法などの高電圧法を使用する。

ケーブル故障位置特定装置は、音響および磁気同期法を使用して電力ケーブルの故障点を決定します。電子フラッシュオーバーは、インパクト放電発生器によって生成され、対応するプローブによってピックアップおよび増幅され、聴覚および視覚的な判断によって故障点の正確な位置が決定されます。これは、ラフ測定範囲内でケーブル故障点の正確な位置決めを完了し、音響および磁気時間差を収集するデバイスです。位置決め技術、経路支援テストなどの技術を統合し、複数のテストモードと豊富で多様なプロンプト情報を提供して、ケーブル故障位置特定を効率的かつ正確に完了します。

XHGG502ケーブル故障プリロケータは、電力ケーブルの状態と故障距離を測定・分析するための特殊な機器です。最新の電子技術とコンピュータ技術を組み合わせ、信号フィルタリング、取得、データ処理、グラフィック表示、グラフィック分析を実現し、ケーブル速度測定、ケーブル長試験、ケーブル故障距離試験を完了します。

メインユニット パルスカップラ（マルチパルスサンプラ）

主な特徴

• パルスカップラから送信された反射信号が自動的に表示され、ケーブル開放回路の全長波形が同時に表示される。
• 故障距離の自動計算と表示。
• 大量の試験波形を保存する機能がある：現場試験で得られた波形は、指定された順序に従って機器に便利に保存でき、いつでも呼び出して観察できる。
• 標準プリンターUSBインターフェース付き。
• 簡単な操作と高い信頼性。非常に高いコストパフォーマンス。
• 内蔵ポリマーリチウムイオンバッテリー電源により、電源がない環境でもケーブル開放回路および低抵抗短絡故障を試験できる。

XHGG502 ARCケーブル故障プリロケータの試験動作モードには、低電圧パルス法、高電圧フラッシュオーバー法、マルチパルス法が含まれる。ここでは、他のデバイスとは異なるマルチパルス法に焦点を当てる。ケーブル故障の試験にマルチパルス法を使用する目的は、送信される低電圧試験パルスが、故障したケーブルの高電圧印加直後に発生するコサイン大振動干渉を効果的に回避し、故障点での比較的安定した短絡アーク中に標準的で明確な短絡エコーを得ることである。また、理想的な試験波形を豊富に選択できる。

異なるインパルス高電圧、異なるケーブル長、異なるケーブル故障距離、および大きなコサイン振動の周期と持続時間は非常に異なる。単純な二次パルス法で収集された波形は、伝送遅延時間が不十分なため、大きなコサイン振動によってしばしば妨害され、波形は乱雑で分析が困難である。これは、試験パルスの遅延発射時間を調整するか、中電圧アーク延長装置を使用することによってのみ保証でき、操作の難易度、機器の重量、コストが増加する。マルチパルス法はこれらの困難を克服し、試験手順を大幅に簡素化する。1回の衝撃の高電圧フラッシュオーバープロセスから8セットの試験波形が得られ、故障距離の解釈に便利な波形が常にいくつか存在する。これは、二次パルス法と比較した場合のマルチパルス法の利点でもある。

操作システム表示

高電圧フラッシュオーバー試験モードでのケーブル故障距離試験。この試験方法は、さまざまな高抵抗故障の検出に適している。画面には1つの波形が表示される。2つのカーソル線の位置を調整することで、故障距離を決定できる。

ARC（マルチショット）試験モードでのケーブル故障距離試験。この試験方法は、さまざまな高抵抗故障の検出に適している。特に、低抵抗および水没ケーブル故障など、分析が困難な波形の場合、マルチパルス法は分析が容易であり、ユーザーが故障距離を迅速に決定するのに役立つ。

低電圧パルス試験モードでのケーブル故障距離試験。低抵抗開放回路（断線）および短絡故障の場合、故障距離を容易に測定できる。

技術パラメータ

インパクト高電圧

高電圧出力（DC）：

1. 12.1インチ産業用タッチスクリーン;通信:
2. 低電圧パルス法パルス信号出力インターフェース、高電圧フラッシュオーバー法サンプラ受信信号入力インターフェース;接地:
3. 安全接地端子;電源インジケータ:
4. 内部バッテリー残量を表示、4つのグリッドで表示;USB-1:
5. 外部無線LANカードおよびUSB通信デバイス;電源スイッチ:
6. 外部無線LANカードおよびUSB通信デバイス;電源スイッチ:
7. 「I位置」はAC 220V電源をオンにしてシステムに電力を供給することを示します。「II」ギアは内部バッテリーを使用してシステムに電力を供給する。 「電源ソケット」にAC 220V電源が接続されている場合、バッテリーも同時に充電される。
8. 「O」ギア、システム電源をオフにする。
9. 電源ソケット:
10. 機器の動作電源、AC 220V ± 10%/50Hz ± 1Hz。ヒューズ:
11. AC 220V電源システムのヒューズが取り付けられている場所;セルフチェック:
12. マルチパルス下で信号を送信する。オン/オフ:
13. 産業用コンピュータの動作電源をオン/オフする。振幅:
14. 波形収集時に振幅ノブを調整して、収集された波形の振幅を変更する。インジケータライト:
15. 点検方法を反映するインジケータライト。変位:
16. 波形収集時に変位ノブを調整して、収集された波形のベースラインの高さを変更する。梱包リスト

さらに質問や要件がある場合は、お気軽にお問い合わせください！ありがとうございます！

2.ケーブル経路トレーサー（ケーブル経路総合テスター）（XHGX507）

多くの場合、テスト中のケーブル（CUT）の経路追跡が行われていないか、ケーブル経路が不明なため、ケーブル故障のピンポイント検出に時間がかかります。ケーブルの正確な経路は、音声誘導法を使用して決定されます。

音声誘導法では、オーディオ周波数発生器からの安定した高周波AC正弦波信号がCUTのテスト端に注入され、アースを通って経路を完了し、ケーブル全体に利用可能になります。アースと平行なルートトレーサーセンサーコイルがオーディオレシーバーに接続され、信号を受信します。受信機にはグラフ形式で表示され、ヘッドホンでキャプチャされた音として表示されます。信号はケーブルの真上で最も強く受信され、検索コイルがケーブルの横にあるか離れている場合は信号強度が低下します。ケーブル経路は、オーディオレシーバーとヘッドホンで最大オーディオ信号を見つけることによって決定されます。

説明

高電圧パルス発生器は、DL/T846-2016「高電圧試験装置一般技術条件」およびDL/T474-2017「フィールド絶縁試験実施ガイドライン」に完全に準拠しています。主に35kV以下の電圧レベルのケーブルの故障試験中のインパクト放電に使用されます。他の電気機器のDC耐電圧試験にも使用できます。

動作原理

このデバイスは、音響および磁気同期法を使用して故障を正確に位置特定します。これは非常に正確でユニークな測位方法です。その原理は、従来の音響点決定法に基づいており、電磁信号の検出と応用を追加しています。

電磁信号は送信機によって生成され、さまざまな送信接続方法を通じてテスト中の地下ケーブルに送信されます。

1. 地下ケーブルが電磁信号を誘導した後、ケーブル上に誘導電流が発生し、誘導電流はケーブルに沿って距離まで伝播します。
2. 電流伝播の過程で、電磁波は地下ケーブルを介して地面に放射されます。受信機が地面で検出すると、電磁波信号はケーブル上の地面で受信されます。
3. 受信信号強度の変化によって、地下ケーブルの位置、方向、故障を判断できます。
4. 特徴

5インチタッチ高輝度LCDは、日光下での視認性を確保します。

• オールデジタル設計、クリアな大画面LCDグラフィック表示と信頼性の高い測位
• ポータブルで軽量、持ち運びが容易
• 内蔵充電式バッテリー
• ケーブルループ抵抗を測定するための内蔵オームメーター
• ケーブルの深さと電流を表示
• 夜間作業に対応するバックライト機能付き
• ケーブルループ抵抗を測定するための内蔵オームメーター
• ケーブルの深さと電流を表示
• 主なコンポーネント

このケーブルパイプロケータは主に送信機と受信機で構成され、2つのクランプ、1つのAフレーム、および必要な接続ワイヤのアクセサリがあります。

技術パラメータ

送信機

動作周波数

動作周波数

さらに質問や要件がある場合は、お気軽にお問い合わせください！ありがとうございます！

3.ケーブル故障ピンポイントロケータ（XHDD503C）

プリロケータによって計算されたおおよその故障距離と、経路追跡手順を使用してマークされた疑わしい故障領域に基づいて、正確なケーブル故障位置または故障のピンポイント検出が行われます。

高抵抗およびフラッシング故障のピンポイント検出

高抵抗およびフラッシング故障のピンポイント検出のために、HVサージが故障ケーブルに周期的に印加され、故障点で打撃音を発生させ、ケーブルの周りに強い磁場を生成します。これらの音響および磁気信号は、センサー（高感度グラウンドマイク）の助けを借りてピックアップされ、ピンポインターレシーバーにグラフ形式で同時に表示され、ヘッドホンで音響信号を聞くことができます。音響信号と磁気信号の両方が故障点で同時に生成されるため、正確な故障点が正確に特定されます。それらの間の時間遅延はゼロに近い。磁場はまた、ユーザーがセンサーの位置を決定するのに役立ち、容易なピンポイント検出を可能にします。

はじめに

ケーブル故障位置特定装置は、音響および磁気同期法を使用して電力ケーブルの故障点を決定します。電子フラッシュオーバーは、インパクト放電発生器によって生成され、対応するプローブによってピックアップおよび増幅され、聴覚および視覚的な判断によって故障点の正確な位置が決定されます。これは、ラフ測定範囲内でケーブル故障点の正確な位置決めを完了し、音響および磁気時間差を収集するデバイスです。位置決め技術、経路支援テストなどの技術を統合し、複数のテストモードと豊富で多様なプロンプト情報を提供して、ケーブル故障位置特定を効率的かつ正確に完了します。

この固定点装置は、電力ケーブル、高周波同軸ケーブル、街灯ケーブル、およびさまざまな断面積と媒体で作られた埋設ワイヤの低抵抗、短絡、開放回路、断線故障、および高抵抗漏洩および高抵抗フラッシング故障に適しています。技術パラメータは、「GB/T 18268.1 産業現場で使用される試験装置の耐干渉要件」に準拠しています。

これは、標準「DL/T 849.2-2019 電力機器用特殊テスター一般技術条件パート2：ケーブル故障位置特定装置」の音響および磁気固定に関する標準要件に準拠しています。

特徴

5インチタッチ高輝度LCDは、日光下での視認性を確保します。

1. 音響および磁気同期測位技術を採用し、音響および磁気時間差を自動計算します。
2. 音響信号と磁気信号のゲイン値とトリガー値を手動で調整でき、さまざまな環境に適応します。
3. バックグラウンドノイズリダクション技術を備え、さまざまなフィルタリング方法を選択できます。
4. BNRバックグラウンドノイズリダクションおよびミュートノイズリダクション機能を備えています。
5. 経路偏差表示を備えています。
6. 多層物理分離信号センサー、防水等級IP65を装備。
7. 内蔵大容量リチウムイオンバッテリー、長待機時間、急速充電器を装備。
8. 小型軽量、操作が簡単、シンプルなヒューマンマシンインターフェース。
9. 技術指標

1

このデバイスは、音響および磁気同期法を使用して故障を正確に位置特定します。これは非常に正確でユニークな測位方法です。その原理は、従来の音響点決定法に基づいており、電磁信号の検出と応用を追加しています。

高電圧発生器が故障ケーブルにインパクト放電を行うと、故障点で発生する音が地面に伝播します。音響信号は高感度プローブでピックアップされます。増幅後、ヘッドホンで聞くと「ポップ」音が聞こえます。

プローブの内蔵プローブは磁場信号をリアルタイムで受信し、磁場の伝播速度が音の伝播速度よりもはるかに速いという原理を使用して、電磁信号と音響信号の時間差を検出することによって故障点の距離を決定します。センサーの位置を移動し続け、音響磁気時間差が最小の点を見つけます。そうすれば、故障点の正確な位置はその下にあります。

従来の音響測定法による固定点測定器は、一般的にイヤホンで監視するか、メーターポインターのスイングで故障点の放電音を識別する補助として使用されます。放電音は瞬時に消え、周囲のノイズとあまり変わらないため、経験の浅いオペレーターにとって大きな困難をもたらすことがよくあります。音響磁気同期法は、従来の音響測定法の上記の問題を効果的に回避します。

梱包リスト

さらに質問や要件がある場合は、お気軽にお問い合わせください！ありがとうございます！

調整：調整ボタンを押して調整インターフェースに入り、調整ボタンを回転させて調整パラメータを設定します。

1. 電源：システムの電源をオン/オフします。システムをオンにするには、長押し（3～4秒）して「ビープ」音が聞こえるまで電源ボタンを押し続け、ボタンを離します。オフにするには、電源ボタンを長押し（3～4秒）します。
2. ディスプレイ：5インチタッチディスプレイ。
3. センサー：プローブセンサー接続ポート。

1. 充電：充電器接続ポート。
2. 専用ヘッドホンジャック。
3. インターフェースと機能紹介

操作インターフェースには、波形表示領域とパラメータ調整領域が含まれます。各部分の機能は、上記の図のロゴに従って順に紹介されます。

1/2：音響ゲイン設定/音響トリガー設定

1. 3/4：磁場ゲイン設定/磁場トリガー設定
2. 5：プローブ表示
3. 6：全域通過フィルタリング
4. ローパスフィルタリング
5. ハイパスフィルタリング
6. バンドパスフィルタリング
7. 7.ミュート設定
8. 8.BNR設定
9. 9.音量設定
10. 10.電源表示
11. 11.音響強度：音響強度表示と対応する数値表示。
12. 12.電磁信号：初期化完了、ロゴをサンプリングできます（稲妻は黄色）。ミュートまたはタッチセンサーロゴ（稲妻は白）。
13. 13.磁場強度：磁場強度表示と対応する数値表示。
14. 14.4セットの音響および磁気時間差データ表示。ユーザーの参考のために音響および磁気時間差を示し、固定精度の向上に役立ちます。
15. 4.XHHV535-4Z ポータブル高電圧サージジェネレータ

説明

高電圧パルス発生器は、DL/T846-2016「高電圧試験装置一般技術条件」およびDL/T474-2017「フィールド絶縁試験実施ガイドライン」に完全に準拠しています。主に35kV以下の電圧レベルのケーブルの故障試験中のインパクト放電に使用されます。他の電気機器のDC耐電圧試験にも使用できます。

この装置は、DC高電圧源、エネルギー貯蔵コンデンサ、および放電球ギャップを1つに統合しています。この装置は、数百キログラムの重量の従来の試験変圧器、操作ボックス、およびパルスエネルギー貯蔵コンデンサ（一般に5kVA変圧器のセットは60kg以上、制御ボックスは30kg以上、パルスエネルギー貯蔵コンデンサは20kg以上）を完全に置き換えます。

電源は高精度、高安定性の特殊高電圧電子部品と高周波高電圧技術を採用しており、機械全体の構造がシンプルで超軽量です。パルス発生器は人間化された設計と操作モードを採用しており、安全で信頼性があります。衝撃による損傷がない効果を実際に達成しており、高電圧が地面に短絡しても正常に動作します。現在、最も軽量で最もユーザーフレンドリーなポータブルDCインパクト高電圧装置です。電力ケーブル故障検出に理想的な製品です。

技術パラメータ

インパクト高電圧

高電圧出力（DC）：

1. DC耐電圧時、高電圧出力ラインを接続します。高電圧出力（EMP）：
2. インパルス放電中、高電圧出力ラインを接続します。安全接地：
3. 機器の筐体を接地して、機器の筐体や人員への感電を防ぎます。時間設定：
4. 放電時間間隔を設定します。電圧計：
5. 高電圧出力電圧表示、リアルタイムで電圧値を表示するために使用されます。電源ソケット：
6. 機器の動作電源、AC 220V ± 10%/50Hz ± 1Hz。安全管ホルダー：
7. AC 220V電源システムの安全管の取り付け場所。電源スイッチ：
8. 「I位置」はAC 220V電源をオンにしてシステムに電力を供給することを示します。「0ギア」はAC 220V電源をオフにしてシステムに電力を供給することを示します。
9. 過電流保護スイッチ：
10. 状態を押すと過電流保護機能が開始されたことを示します。 跳ね返ると、機器が過電流保護をトリガーしたことを示します。開始ボタン/ゼロ位置インジケータライト：
11. ①ゼロ位置インジケータライトが点灯している場合（黄色）、ゼロ位置状態であることを示します。開始ボタンを押すと高電圧出力が開始されます。
12. ②ゼロ位置インジケータライトが点灯していない場合、ゼロ位置状態ではないことを示します。電圧調整ノブを反時計回りにゼロ位置に回した後、ゼロ位置インジケータライトが点灯し、その後開始ボタンを押すと高電圧出力が開始されます。
13. 停止ボタン/高電圧インジケータライト：
14. テストが完了したか異常が発生した場合、このボタンを押すと高電圧出力が遮断されます。高電圧インジケータライトが点灯している場合は、高電圧出力がアクティブになっていることを示します。 高電圧インジケータライトがオフの場合は、高電圧出力が停止したことを示します。電圧調整ノブ：
15. 電圧のサイズを調整するために使用されます。出力高圧を時計回りに調整すると小から大に増加し、反時計回りに調整すると大から小に減少します。放電ボタン：
16. 高電圧停止状態では、このボタンを押すと内部に蓄積された電力を手動で放電できます。電流計：
17. 低電圧測定電流の表示。梱包リスト
