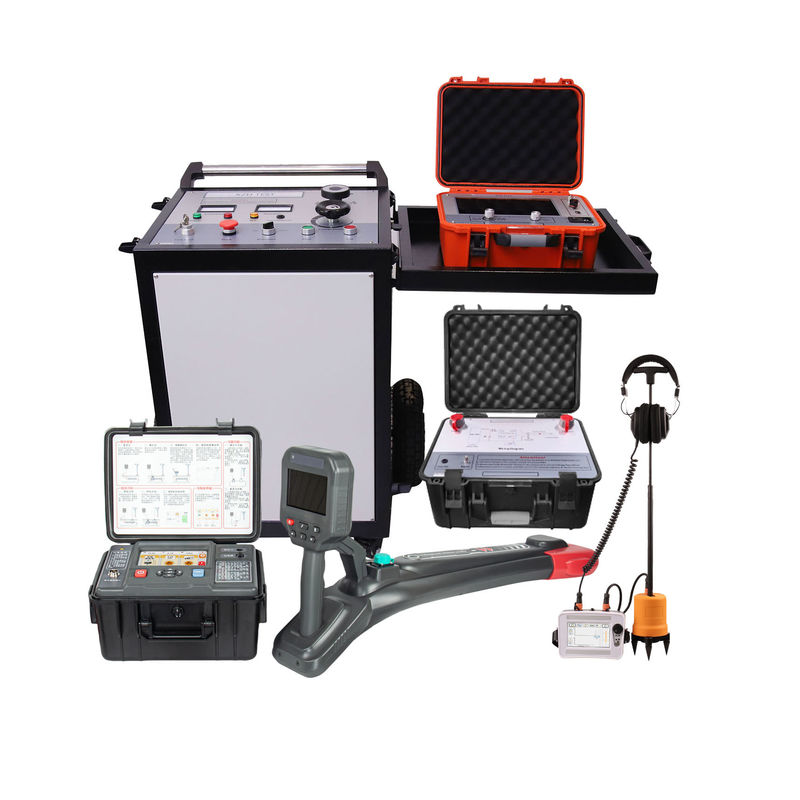

XZH TEST 地下ケーブル故障ロケーターセット ポータブルケーブル故障ロケーターシステム
1. 仕様
| システム機能 | ||
|
1. DCまたは高電圧パルスを使用して、ケーブルの故障点をフラッシュオーバーさせて放電させます。 2. 進行波反射原理を使用して、あらゆる種類のケーブル主絶縁故障を概算測定します。 3. 音響磁気同期法を使用して、あらゆる種類のケーブル主絶縁故障を正確に測定します。 |
||
| I,高 電圧サージ発生器 XHHV535-4T | ||
| 出力モード | DC、シングル、サイクル | |
| 出力電圧 | 0-8kV/0-16kV/0-32kV、3つの電圧切り替え可能 | |
| 内蔵コンデンサ | 64μF/16μF/4μF | |
| 放電エネルギー | 2048J | |
| 衝撃電力 | 2000VA | |
| インパルスレート | 約6秒間の自動衝撃、任意の制御時間の手動衝撃 | |
| サージ電圧レベルスイッチ | 手動 | |
| 電圧調整タイプ | 連続 | |
| 表示 | 高電圧側電圧測定、出力電圧と電流のリアルタイム表示 | |
| 動作モードスイッチ | 手動 | |
| 連続出力電流 | 60mA | |
| 安全保護 | ゼロスタート保護機能付き、安全で信頼性が高い | |
| 放電 | 独自の高電圧測定設計、停止状態では、デバイスの内部容量を自動的に放電します | |
| 動作電源 | AC 220V±15% ,50Hz±2Hz | |
| DC耐電圧試験 | 出力電圧調整可能および表示範囲0-35Kv、出力電流表示範囲0-20A | |
| 焼損電流 |
最大電流による故障調整(焼損) 60 mA @ 32 kV |
|
| 安全性 |
過電圧、過電流、過熱保護。 動作後の自動放電 |
|
| 保護等級 | IP54以下 | |
| 寸法(mm) | 534L×444W×805H mm | |
| 総重量 | 120kg以下 | |
| II,TDRケーブル故障ロケーター XHGG502A | ||
| 試験方法 | 低電圧パルス、インパルス電流、インパルス電圧、ARCマルチパルス | |
| サンプリングレート | 1MHz~400MHz | |
| パルス出力 | 単極性 | |
| パルス振幅 | 300V | |
| パルス幅 | 0.15μS/0.30μS /0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS | |
| 測定範囲 | ≥120km | |
| 測定範囲 | 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km | |
| 最小分解能 | 0.07m | |
| 測定誤差 | ≤±(0.5%×L+1m),Lはケーブル長 | |
| 信号ゲイン | 0…100%,調整可能 | |
| 伝播速度 | 10…999.9m/µs | |
| 出力インピーダンス | 自動マッチング | |
| トリガー |
自動継続 |
|
| 動作条件 | 温度 -25℃~+65℃、相対湿度85%、気圧750±30mmHg | |
| III,ケーブル故障ピンポインター XHDD503C | ||
| 固定点モード | 標準モード、拡張モード、ノイズリダクションモード、カスタムモード(ms、波形) | |
| 固定点方法 | インテリジェント時間差法、電磁検査法、音響測定法 | |
| 位置決め精度 | 固定点:0.1m、パス:0.1m | |
| ディスプレイ | TFT超高輝度5インチ、800×480トゥルーカラー | |
| 言語 | グラフィカル言語はより直感的です | |
| ゲイン | 120dB、全自動調整、手動調整も可能 | |
| 周波数範囲 | 100~1600Hz | |
| ダイナミックレンジ | 0~112dB(16 ギア) | |
| 同期トリガー | 音響全自動同期トリガー; 磁場全自動同期トリガー | |
| 検出範囲 | 0.00~99.99ms、75mV~75V | |
| プローブ | 自動ミュート、完全デジタル金属インテリジェントプローブ | |
| ヘッドフォン | 600Ωミリタリーグレードの強力なノイズリダクションおよび干渉防止技術 | |
| 動作電源 | 4*18650標準リチウム電池 | |
| 稼働時間 | 8時間以上 | |
| 周囲温度 | -25~65℃; 相対湿度:≤90% | |
| 重量 | ホスト0.6kg; センサー1.4kg | |
| 防水グレード | IP65 | |
| IV,ケーブルパス総合テスター | ||
| 送信機 | ||
| 出力周波数 | 低周波(815Hz)、中間周波(8kHz)、高周波(33kHz)、無線周波(83kHz) | |
| 出力電力 | 10W、4つの出力レベル:低、中、高、フル | |
| 出力電圧 | 150Vpp | |
| 出力モード | 直接接続法、結合法、誘導法 | |
| ディスプレイ | 出力モード、周波数、出力電力、ループ抵抗、ループ電流、バッテリー残量、危険電圧アラームなど | |
| 結合クランプ | 結合内径Φ150mm | |
| 受信機 | ||
| 動作モード | 追跡、識別、ステップ電圧 | |
| 受信周波数 | 低周波(815Hz)、中間周波(8kHz)、高周波(33kHz)、無線周波(83kHz) | |
| ディスプレイ | 深さ、電流、周波数、モード、ゲイン、信号強度、日付、時刻など | |
| 検出深度 | ≥10m | |
| V 試験ケーブル | ||
| (注:35kVの高電圧が存在するため、特別な高電圧ケーブルが製造されており、操作中は現場から離しておく必要があります。) | ||
| 高電圧出力ケーブル | コアワイヤ2.5mm2赤色、耐電圧50kV DC、シールド層付き、外径14mm、長さ10メートル、大型スプールの取り付けを含む。 | |
| アースケーブル | アース3列 - メインコア16mm2透明色、分岐2.5mm2、長さ10メートル。小型スプールの取り付けを含む。 | |
