| 起源の場所: | Xi'an、Shaanxi、中国 |
| ブランド名: | XZH |
| 証明: | CE, ISO |
| モデル番号: | XHGG502 |
波形に直接書き込む フィールドドキュメント 解決XHGG502はXZHラインの唯一のケーブル障害検出器で 手書きの注釈が組み込まれています保存された波形に直接誤差観察転写の誤りもなく フィールドとオフィスとの間に 文脈が失われません

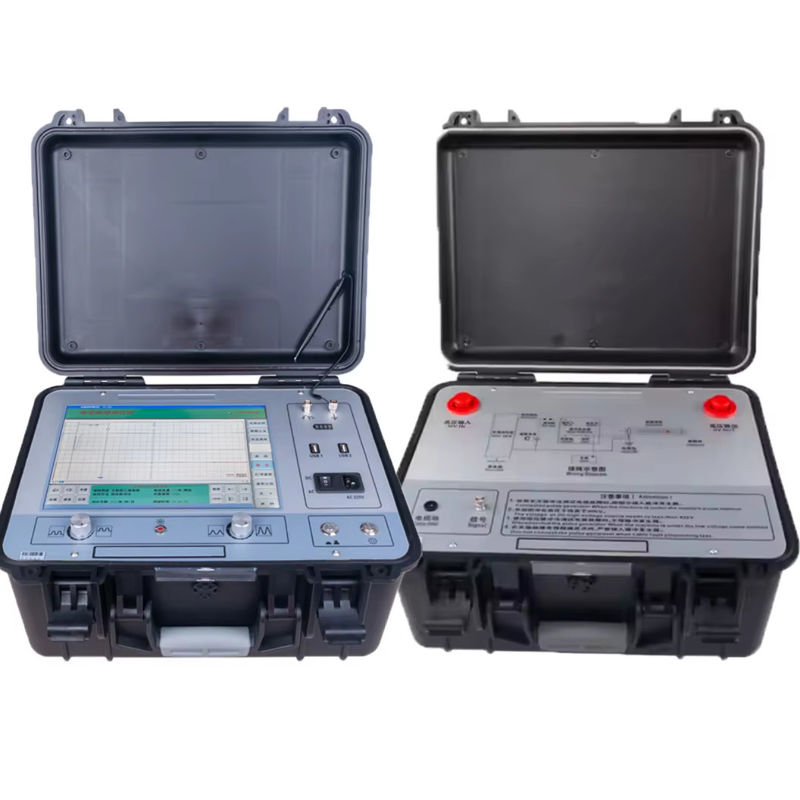

XHGG502 ARC マルチパルスケーブル障害検出器は, 400MHz 変頻サンプリング, 8 パルス ARC マルチパルス技術,および 12.1インチXPベースの工業タッチコンピュータを単一の統合フィールド機器に低抵抗,短回路,開き回路,脱線,漏れ,高抵抗,電源ケーブル,高周波同軸ケーブル,路灯ケーブルXHGG502をそのクラスの他の楽器と区別するのは,手書きの注釈システムです.波の形をとった後操作者はタッチスクリーンに直接記入します スタッフの名前,試験場所,ケーブルの識別,故障の特徴環境条件 及び注釈は波形ファイルの一部として保存されます波形ファイルが50個ある技術者がオフィスに戻り どの波形がどのケーブルに属しているか 思い出せないのです
典型的な故障調査を考えてみましょう 11kVの電源は3時に起動します00乗組員は5時に到着します302つの異なるサブステーションから 3つのケーブルをテスト 18の波形跡を捕獲し 9時にシニアエンジニアに分析のために渡しますエンジニアは18の標識のない痕跡を見ます どれも欠陥かもしれません5時に湿ったノートに書き留めた乗組員の手書きメモ30読み取れない.
XHGG502では 18つの波形ファイルに フィールド技術者が書いた 明確な読み取れる注釈が付いています "Feeder 7B 南のマニュホール 変電台から230m AC段階の試験線湿った状態事故 事故 事故 事故 事故 事故 事故 事故 事故 事故 事故 事故 事故 事故 事故 事故 事故これは波形ファイルとフィールドレポートの違いです.
XHGG502のARC (アーチ反射) 多パルス方法 (八パルス方法としても知られる) は,携帯機器で利用可能な最先端のケーブル障害事前位置付け技術である.パルスカップラー (38kVDC) は,低電圧の基準パルスと同時に,正確にタイミングを合わせた高電圧パルスをケーブルに発射する.計器は,高電圧と低電圧の波形ペアの最大8つのグループを,12.1インチ画面に記録し,表示します.欠陥反射と基準線路の直接的な視覚的な比較を可能にする.この原理は単純だが強力である.フラッシュオーバー時の弧点における高抵抗の欠陥は,同じ点での短回路のように電気的に振る舞う.低電圧の基準パルスでは,高電圧のフラッシュオーバーと同じ反射パターンを示し,それらの一致点は欠陥ですこれは,高阻力障害のシングルパルスTDR解釈を悩ます"どの反射ピークが欠陥であるかを推測する"問題を排除します.
12.1-インチXP産業コンピュータ 組み込みLCDパネルではありませんほとんどのケーブル故障検出器は,専用LCDパネルを動かす組み込みマイクロコントローラを使用します. 単一の波形を表示するのに適していますが,完全なオペレーティングシステムを実行することはできません.XHGG502は,XPベースの完全な工業コンピュータを使用しています..1インチ太陽光で読み取れるタッチディスプレイ これは3つの実用的な結果をもたらします
| パラメータ | 仕様 |
|---|---|
| ディスプレイ | 12.1インチ産業用タッチLCD 太陽光で読み取れる |
| プラットフォーム | XP内蔵工業コンピュータ;キーボードとマウスのサポート |
| 採取頻度 | 60MHz / 120MHz / 240MHz / 400MHz (選択可能) |
| 読書 決議 | 0.1m |
| 試験の正確性 | <0.5m |
| 試験範囲 | ≥68km |
| 試験方法 | 低電圧パルス (400Vpp) / 高電圧フラッシュオーバー / 8パルス ARC 多パルス |
| パルス幅 | 0.1μs (狭い) / 2μs (広い) |
| パルス幅 | 400Vpp |
| パルスカップラー | 38kVDCに対応する |
| 手書きの注釈 | 保存された波形に直接タッチスクリーンで手書きする |
| レポート生成 | 波形スクリーンショット,パラメータ,注釈の自動 |
| 波形保存 | 名前の保存,検索,過去の比較を含むケーブル管理システム |
| バッテリー | 組み込みポリマーリチウム; オープン/ショートテスト用の無線操作 |
| サイズ | 475 × 345 × 205mm |
| 保証 | 1 年 |
| 準拠性 | CE,ISO |
| リスト | 角度 | 色 | 最良の為 |
|---|---|---|---|
| この 注釈 | 手書きのフィールドドキュメント,マルチパルスARC,ケーブル管理データベース | ティール | 監査準備のドキュメントを必要とするフィールドクルー,コンプライアンス要件を持つ電力会社 |
| XP プラットフォーム | 120.1インチ産業用コンピュータ XPオペレーティングシステム 8インパルス技術 | 青い | コンピュータ・プラットフォームとして機器を評価するエンジニア,マルチタスクワークフロー |
| レポート生成器 | 一触でレポート生成,波形スクリーンショット,自動パラメータドキュメント | 緑色 | 正式な報告要件を持つ組織,プロジェクト受理テスト |
Q: 手書きの注釈機能は フィールドテストの効率をどのように向上させるのでしょうか?
組み込みの手書き注釈により,技術者はノートを書いて,故障位置をマークし,テスト中に12.1インチのタッチスクリーンに直接サイト状態を文書化することができます.紙ノートやカメラの分離を排除します波形スクリーンショット,手書きの注釈,自動パラメータドキュメントを1つのワークフローで生成できます.
Q: ARC 多パルス技術とは何か? いつ使うべきですか?
ARC (Arc Reflection Comparison) は,欠陥点での弧長さを延長することで, 8つの波形グループを同時に捕捉し,クリーンなショートサーキットのようなエコーを生成します.伝統的なHVフラッシュオーバーが複雑なコシノス振動波形を生成する高抵抗とフラッシュオーバーの欠陥で推奨されます結果として,最小限の解釈の努力で明確な距離測定が得られます.
Q:XHGG502は 現場でクライアント対応のレポートを生成できますか?
そうです XPベースの産業システムには 波形スクリーンショット テストパラメータ 手書きの注釈を デジタル形式のドキュメントに 収録する ワンタップレポート生成機能がありますこれは,ユーティリティクライアントに正式なレポートを配信するサービスプロバイダをテストするために理想的です適切な文書が必須である場合のプロジェクト受付試験.
Q: XHGG502 はどんな種類のケーブル障害を検出できるのですか?
3つの試験方法が全故障スペクトルをカバーする.低電圧パルス方法 (400Vpp) は,開き回路および低抵抗の故障,高電圧フラッシュオーバーは,高抵抗の故障の漏れ,8インパルス ARC 多インパルス フラッシュオーバー高抵抗障害. 35kV以下の電源ケーブル,XLPE,油浸し紙,ゴム/プラスチック型電解電線に適しています.
Q:XHGG502とXHGG502Aの違いは何ですか?
XHGG502は,手書き注釈とワンタップレポート生成の12.1インチXP産業タッチシステムがあり,正式なフィールドドキュメントを必要とする組織に最適化されています.XHGG502Aは10.1インチの組み込みシステム IP54 頑丈なシャーシと 120km の範囲を拡張し,厳しい環境条件に最適化されています.作業流程の報告のために502と極端なフィールド耐久性のために502Aを選択.
Q: 最大の試験範囲と精度は?
400MHzの変数サンプリングと400Vppのパルス振幅により,XHGG502は60kmを超えるテスト範囲を達成し,最小読み解き解像度は0.07m,テスト精度は≤±(0.5%×L+1mである.高パルス振幅は,100mから60kmまでの10つの選択可能な試験範囲で長距離ケーブル試験のための強力な信号浸透を保証します.
XHGG502の引金を要求します 手書きの注釈デモについて尋ねます 現地ドキュメントを動作で見てください
