| 証明: | CE, ISO |

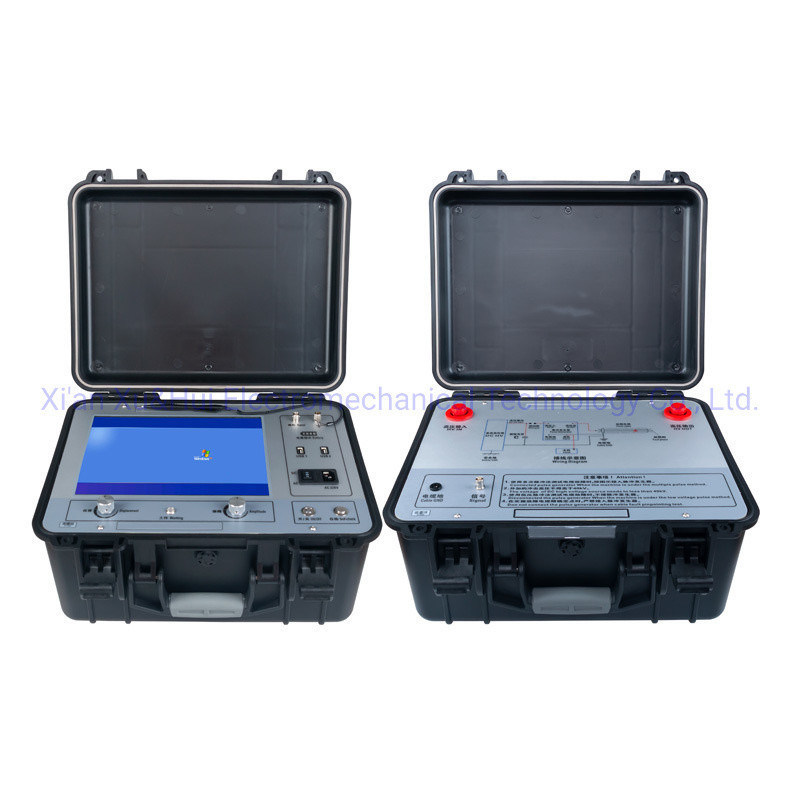

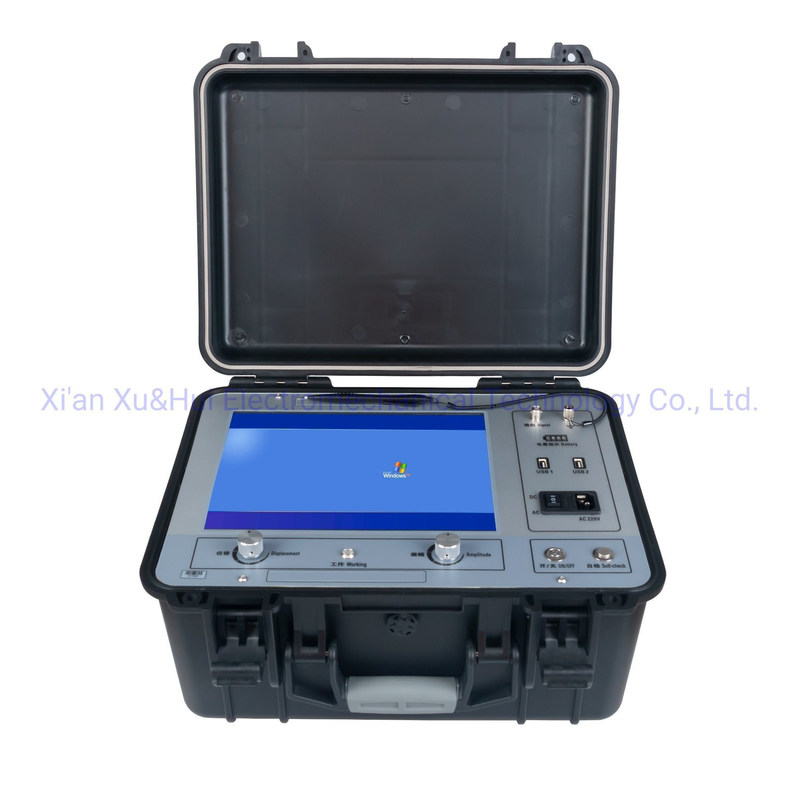

XHGG502 TDR地下ケーブル故障ロケーターは、産業グレードの12.1インチタッチオールインワンコンピュータとシンプルな操作ソフトウェアインターフェースを採用し、ヒューマンコンピュータインタラクションテストを実現しています。産業グレードの集積回路とデバイスを採用し、大容量リチウムイオン電池を内蔵しており、安定性と信頼性が高く、使いやすいです。
このケーブル故障テスターは、電力ケーブルの状態と故障距離を測定および分析するための特別な機器です。このケーブル故障テスターは、最新の電子技術とコンピュータ技術を組み合わせることで、信号フィルタリング、取得、データ処理、グラフィック表示、グラフィック分析を実現し、ケーブル速度測定、ケーブル長テスト、ケーブル故障距離テストを完了します。
このケーブル故障ロケーターは、電力ケーブル、高周波同軸ケーブル、街路灯ケーブル、さまざまなセクションとさまざまな媒体の埋設ワイヤーの低抵抗、短絡、開回路、および断線故障、ならびに高抵抗漏れおよび高抵抗フラッシュネットワーク障害に適しています。
詳細については、お気軽にお問い合わせください。
| 製品名 | 地下ケーブル故障プリロケーター（TDR） |
| モデル | XHGG502 |
| MOQ | 1ユニット |
| 主な機能 | 地下ケーブル故障のおおよその距離測定用 |
| データサンプリングレート | 60MHz、120 MHz、240MHz、400MHz |
| 試験距離 | >60Km |
| 試験ケーブル長の設定 | <1Km (short distance);<3Km (medium distance);>3Km（長距離） |
| パルス振幅 | 400Vpp |
| パルス幅 | 0.1uSおよび2uS |
| 読み取り分解能 | 0.1m |
| システムテスト精度 | 0.5m未満 |
| パルスカプラー耐電圧 | 38kVDC |
| 動作条件 | 温度-25℃〜+55℃、相対湿度85％、大気圧750±30mmHg。 |
| 測定方法 | 低電圧パルス法、高電圧フラッシュオーバー法、マルチパルス法 |
XHGG502 ARCケーブル故障プリロケーター35KV以下の電圧レベルの電力ケーブルの主な絶縁故障を正確かつ迅速に検出します。ケーブル長を校正します。ケーブル故障距離をおおよそテストします。
| ケーブル故障プリロケーター | XHGG502：ケーブル故障距離テスト用。ホストとカプラーが含まれています。 |
詳細とサービスについては、お気軽にお問い合わせください。ケーブル故障プリロケーション：低電圧インパルス反射法（TDR）および高電圧減衰（フラッシュオーバー）法（DECAY）に基づく反射計XHGG502を使用して、アーク反射法（シングルショット/マルチショット）。
XHGG502には、低電圧パルス、高電圧フラッシュオーバー、ARCマルチショットの3つのテストモードがあります。
下の写真は、XHGG502のARCマルチショットテストモードを使用して測定されたケーブル故障距離を示しています。
下の写真は、XHGG502の高電圧フラッシュオーバーテストモードを使用して測定されたケーブル故障距離を示しています。
下の写真は、XHGG502の低電圧パルス試験モードを使用して測定されたケーブル長またはケーブル開回路故障距離を示しています。低電圧パルス法を使用する場合、高電圧パルス発生器を接続する必要はありません。他の試験方法では、高電圧パルス発生器と組み合わせて使用する必要があります。
