| 起源の場所: | 中国 |
| ブランド名: | XZH TEST |
| 証明: | CE ISO |
| モデル番号: | XHDD503C |
このデバイスは、音響磁気同期法を用いて故障位置を正確に特定します。これは非常に正確でユニークな位置特定方法です。その原理は、従来の音響点決定法に基づいており、電磁信号の検出と応用を追加しています。
高電圧発生器が故障ケーブルに衝撃放電を行うと、故障点で放電によって発生した音が地面に伝達されます。音響信号は高感度プローブによって拾われます。増幅後、ヘッドホンで聞くと「ポップ」という音が聞こえます。
プローブの内蔵プローブは磁場信号をリアルタイムで受信し、磁場の伝播速度が音速よりもはるかに速いという原理を利用して、電磁信号と音響信号の時間差を検出することにより、故障点の距離を決定します。音響磁気時間差が最小の点を見つけるためにセンサー位置を移動し続けると、その真下に故障点の正確な位置があります。
従来の音響測定法点測定器は、一般的にヘッドホンを使用して監視するか、メーターポインターの揺れによって故障点での放電音を識別することによって補完されます。放電音は一瞬で消え、周囲のノイズとあまり変わらないため、経験の浅いオペレーターにとっては大きな困難をもたらすことがよくあります。音響磁気同期法は、従来の音響測定法の上記の問題を効果的に回避します。
音響および磁気同期点測定器の原理ブロック図

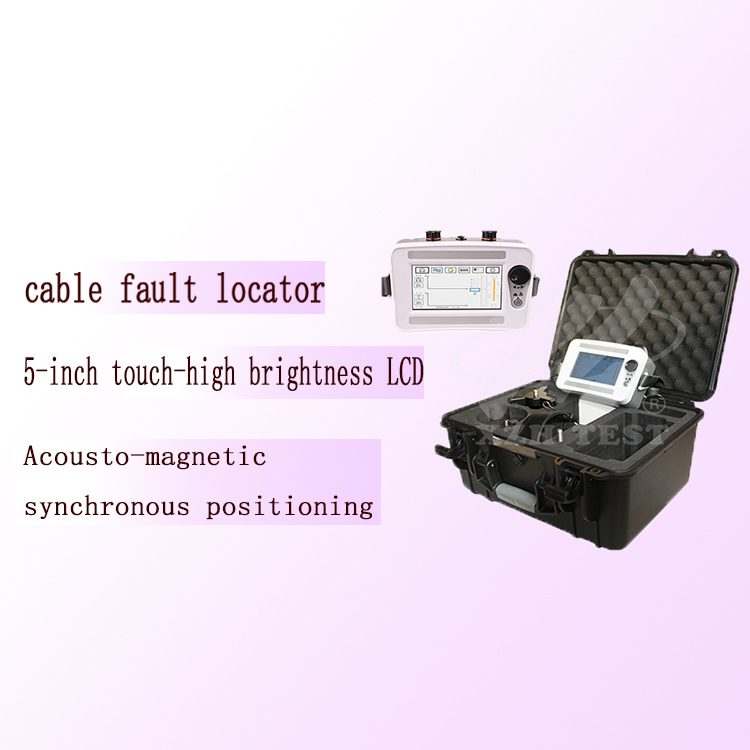

1. ケーブル故障ロケーター：概算測定範囲内でケーブル故障点を正確に特定します。
2. プローブ：プローブ、プローブ、接続ロッド, および三つ爪, 入力チャネルに接続して信号を受信します。
3. ヘッドホンを着用します。ポインティング機器の入力チャネルを接続します（出力信号のフィードバック）。
4. 7芯信号ケーブル：ポインティング機器とプローブ間の接続ケーブル（ポインティング機器とプローブを接続）。
5. 充電器：充電のために機器の充電ソケットに接続します。
6. 多機能フラワーレンチ：接続ロッドの分解と組み立てに使用します。
購入日から1年以内は、製品の品質問題について機器は無料保証の対象となり、生涯にわたってメンテナンスと技術サービスが提供されます。機器が異常な状態または故障している場合は、最も便利で効果的な解決策を手配できるように、ご連絡ください。。
