475*345*205mm マルチショットケーブル・ファール・ロケータ

475345205mm マルチショットケーブル・ファール・ロケータ

製品詳細:

起源の場所:	中国
ブランド名:	XZH Test
証明:	CE/ISO
モデル番号:	XHGG502

起源の場所:

ブランド名:

XZH Test

CE/ISO

モデル番号:

XHGG502

モデル番号:

XHGG502

475*345*205mm

XZHテスト

中国xi'an

HSコード:

9031809090

供給の能力:

2000個/年

カスタマイズ:

アフターセールスサービス:

保証証明書

ハイライト:

High Light

ハイライト:

カスタマイズ可能な多重ショットケーブル故障ロケーター

TDRケーブルテスター 475x345x205mm

カスタマイズ可能なケーブル故障ロケーターテスター

Trading Information

最小注文数量:

1ユニット

パッケージの詳細:

木製の箱

受渡し時間:

5-8作業日

支払条件:

T/T

供給の能力:

2000ユニット/年

製品の説明

XHGG502

製品紹介

XHGG502 ARCケーブル故障ロケーターは、様々な材質、異なる断面積、異なる媒体の低抵抗、短絡、開回路、断線故障、高周波同軸ケーブル、ローカル電話ケーブル、街路灯ケーブル、地中線の測定に適しています。漏電や高抵抗フラッシュオーバー故障を防止します。超強力なケーブル管理システム、自動レポート生成。

主な特徴

1. 35KV以下のすべてのケーブルの高抵抗および低抵抗故障を検出でき、幅広い用途があります。
2. 本器は、最新の組み込み産業用コンピュータ技術と、世界で最も先進的な「8パルス法」を採用しています。
衝撃高圧フラッシュオーバー法と低圧パルス法を採用しています。
3. いかなる高インピーダンス故障も、低電圧パルス短絡故障に類似した最も単純な波形特性を示し、非常に解釈が容易です。
4. ユーザーフレンドリーなソフトウェア、完全な英語メニュー、画面タッチボタン操作。ボタン定義はシンプルで明確です。測定方法はシンプルで高速です。
5. 故障検出の成功率、試験精度、試験の利便性は、他の国内試験装置よりも優れています。
6. 超高輝度、大型LCDスクリーンをディスプレイ端末として採用し、直射日光下でも鮮明に観察できます。
画面波形。本器は強力なデータ処理能力とフレンドリーな表示インターフェースを備えています。
7. 手書きボード機能により、波形を保存する際に、現場試験の人員、場所、故障特性を保存できます。
試験プロセスなどの情報は、保存されたドキュメントに直接手書きで書き込まれます。
8. 非常に安全な高電圧保護対策を備えています。フラッシュテスターは、衝撃高圧環境下でもクラッシュしたり損傷したりすることはありません。
9. 標準プリンターUSBインターフェースを備えています。
10. シンプルな操作性と高い信頼性。非常に高いコストパフォーマンスを発揮します。
11. 試験ブラインドゾーンはありません。
12. 内蔵ポリマーリチウム電池電源により、無電源環境下でもケーブルの開回路および低抵抗短絡故障を試験できます。

技術データ

ディスプレイ	12インチ産業グレードコンピュータ制御、タッチ操作モード;
システム	XPオペレーティングシステム、スーパーケーブル管理システム、自動的にテストレポートを生成;
機能	距離測定と速度測定;
データサンプリングレート	60MHz、120 MHz、240MHz、400MHz;
自動	全自動連続サンプリング、放電波形を見逃すことはありません;
試験方法	低電圧パルス法、高電圧フラッシュオーバー法、マルチパルス法
パルス幅	0.1uSおよび2uS
パルス振幅	400Vpp
測定距離	>60Km
読み取り分解能	0.1m
試験精度	0.5m未満
パルスカプラー耐電圧	38kVDC

パルスカプラーから送信された反射信号が自動的に表示され、ケーブルの開回路の全長波形が同時に表示されます。これにより、故障特性波形の表現が非常に簡単になります。高抵抗故障波形は1種類のみで、低電圧パルス法に類似した短絡故障波形です。

故障距離は自動的に表示され、試験ブラインドゾーンはありません。

大量の試験波形を保存する機能付き：現場で試験された波形は、いつでも呼び出しと観察のために、所定の順序で本器に便利に保存できます。

測定された故障点波形と良好相の全長開回路波形を同時に画面に表示して、同じ画面で比較および重ね合わせ比較を行うことができます。これにより、故障距離の判断がより正確になります。

内蔵ポリマーリチウム電池電源：フル充電後4時間以上連続して動作できます。現場試験の要件を完全に満たします。外部AC電源でも動作できます。

8パルス伝送と故障反射信号が自動的に表示され、ケーブル開回路の全長波形が同時に表示されます。これにより、故障特性波形の表現が非常に簡単になります。高抵抗故障波形は1種類のみで、低電圧パルス法に類似した短絡故障波形です。故障距離は自動的に表示され、試験ブラインドゾーンはありません。

動作条件：温度-25℃～+55℃、相対湿度85％、気圧750±30mmHg。

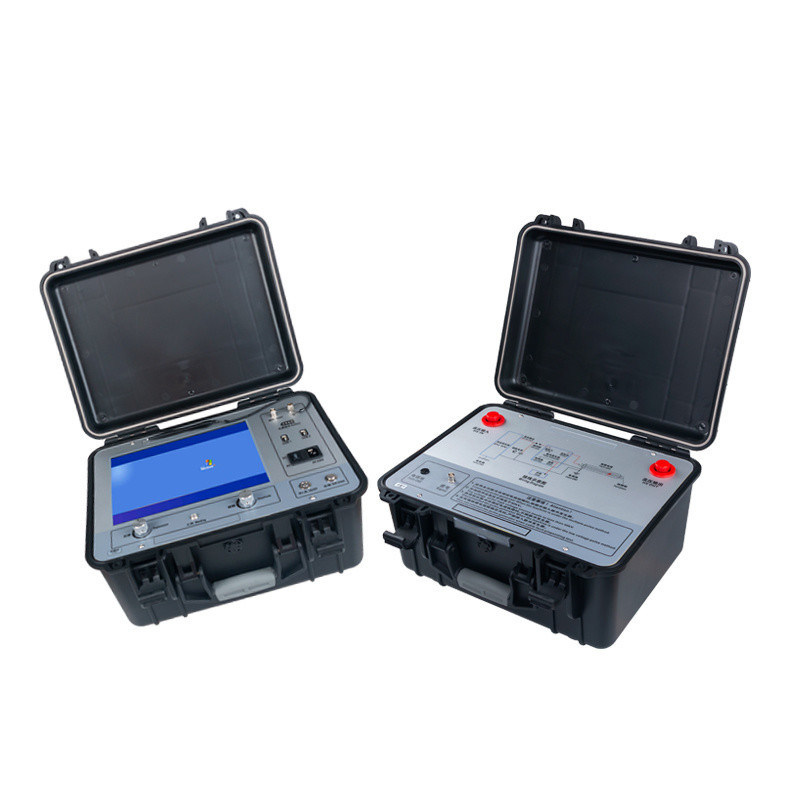

475*345*205mm マルチショットケーブル・ファール・ロケータ 0

35KV以下の電圧レベルの電力ケーブルの主な絶縁不良を正確かつ迅速に検出し、ケーブル長を校正し、ケーブル故障距離を概算します。

低電圧パルス反射法（TDR）に基づく反射計XHGG502によるケーブル故障の事前位置特定、

高電圧フラッシュオーバー
方法（つまり、ICE、DECAY）、アーク反射パルス反射法（ARC
シングルショットおよびARCマルチショット）ケーブル故障の事前位置特定：低電圧パルス反射法（TDR）に基づく反射計XHGG502、および高電圧減衰（フラッシュオーバー）法（DECAY）、

アーク反射法（シングルショット/マルチショット）。XHGG502には、低電圧パルス、高電圧フラッシュオーバー、ARCマルチショットの3つの試験モードがあります。

下の写真は、XHGG502のARCマルチショット試験モードを使用して測定されたケーブル故障距離を示しています。
下の写真は、XHGG502の高電圧フラッシュオーバー試験モードを使用して測定されたケーブル故障距離を示しています。
475*345*205mm マルチショットケーブル・ファール・ロケータ 1

下の写真は、XHGG502の低電圧パルス試験モードを使用して測定されたケーブル長またはケーブル開回路故障距離を示しています。低電圧パルス法を使用する場合、高電圧パルス発生器を接続する必要はありません。他の試験方法は、高電圧パルス発生器と組み合わせて使用する必要があります。

475*345*205mm マルチショットケーブル・ファール・ロケータ 2
