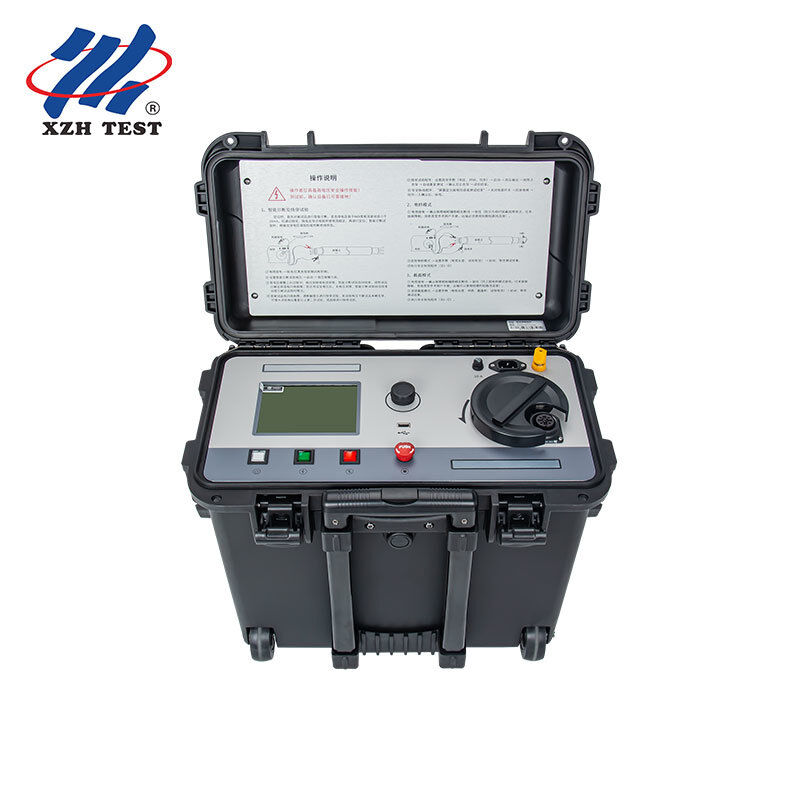

大電流デジタル焼損ブリッジ 60kV 600mA 大断面ケーブル用ケーブル障害予定位置器| XHSC-60Q

についてXHSC-60Q高電流のデジタルバーンスルーブリッジで,長距離高電圧電源ケーブルで高速な高抵抗から低抵抗の欠陥変換のために設計されています. With a burn-mode output of 60kV and a short-circuit current of 600mA — the highest in its class — it reliably breaks down carbonized discharge channels in oil-paper and XLPE insulated cables where lower-current instruments struggle to achieve stable conduction.

高抵抗ケーブルの故障は,特に長長で大きな電導ケーブルでは,高阻力放出経路を提示する.短回路電流のわずか100~200mAのバーンスルー装置は,しばしば欠陥チャネルを炭化化し安定させるために繰り返しサイクルを必要としますXHSC-60Qの600mA出力は,故障点に比例してより高いエネルギーを供給します.不安定な高抵抗弧から安定した低抵抗伝導経路への移行を加速する.

欠陥が調整されると 統合されたインテリジェントブリッジモジュールが 制御を始める十分なテスト電流を運転する,今,低抵抗の欠陥を介して,クリーンを確保するために定位精度 ± 0.2%·L+1)m を達成するために重複可能な比率測定が必須である.

• ステップ1 ◎ HV 耐久性試験隔熱状態を確認し,欠陥がまだ存在していることを確認するために,燃焼モードを使用して徐々に増加 DC電圧を適用します.
• ステップ2 焼き切る:障害点に60kV/600mAを送信します. 障害が炭化され,電圧が低下し,電流が安定するにつれて,電圧と電流メーターを監視します.低抵抗に成功して変換することを示します.
• ステップ3 橋の事前配置:ブリッジモードにターンテーブルセレクターを切り替える. 4本のワイヤの遮断測定ケーブルを接続する. 3.5インチのTFTディスプレイの回転エンコーダーノブを使用してブリッジ,横切りを選択します.または利用可能なケーブルデータに基づく電圧比較方法
• ステップ4 特定:欠陥を事前に配置し,最終的な掘削確認のために,指示された距離で音声磁気定位 (別々の機器) を展開します.

• 33kV~220kVのXLPE電波の高抵抗隔熱欠陥 (最大2,500mm2の導体横断)
• オイル・ペーパー (PILC) のケーブルの欠陥で,水分浸透が不安定で高阻力放出経路を作り出した場合
• 長距離の交互接続されたHV回路のケーブルシート欠陥で,複数のシート断続性の同時燃焼が必要である
• 設置前の故障の位置 新しく設置されたケーブルで,施工損傷が高抵抗性の潜在欠陥を生み出した場合

XHSC-60Qは,自動調整インピーダンスのマッチングで二重の過負荷とショートサーキット保護を組み込む.高電圧の有効キノコが緊急電源を切る.高電圧調整ボタンとHVスイッチは相互にロックされています ブースト電圧はボタンがゼロに戻され,モードインジケーターがブリッジまたはバーンスルー選択を確認した場合にのみ可能ですすべての操作は,地上の潜在力で隔離回転エンコーダーによって行われます.液晶ディスプレイとブリッジエレクトロニクスが測定精度の高い潜在力で浮いている間,操作者は完全に孤立している.
