| 起源の場所: | Xi'an、Shaanxi、中国 |
| ブランド名: | XZH TEST |
| 証明: | CE, ISO |
| モデル番号: | XHSC-60Q |
についてXHSC-60Q完全に統合されたデジタルバーン・スルー・ブリッジで,高電圧バーン・スルー (60kV,600mA) とスマートなブリッジ・フェア・プレロケーションを1つのポータブル・プル・スティックケースで組み合わせています. Purpose-built for field service teams who need rapid deployment on complex cable systems — including GIS-terminated and cross-interconnected high-voltage networks — without the logistical burden of separate instruments.
重要な利点:XHSC-60Qは,分離したバーンスルーとブリッジ機器の輸送と設置の必要性をなくし 車両スペース,セットアップ時間を削減します.アクセスが制限されている工事現場での作業の複雑さ.

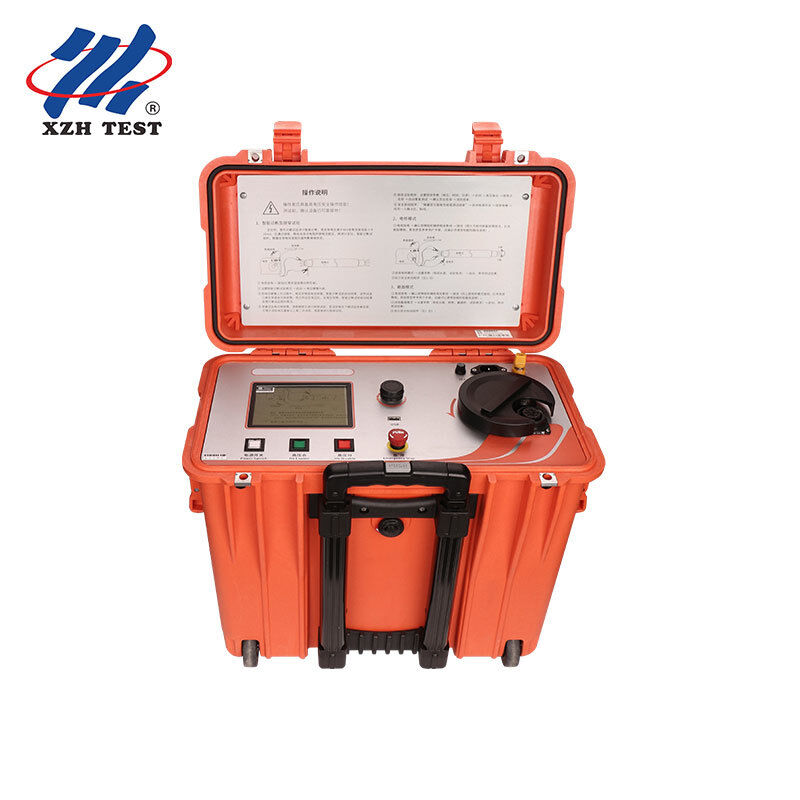

XHSC-60Qは,高電圧の常流源,ブリッジ検出モジュール,および3.5インチのTFTLCDディスプレイを,フィールド輸送用に指定された頑丈な引力棒ケース内に配置しています.システム全体が 29kg しか重くない試行台選択スイッチがバーンスルーモードとブリッジモードをシームレスに切り替える
テクニカル仕様| パラメータ | 仕様 |
|---|---|
| 燃焼経由出力電圧 | 0~60kV連続調節可能 |
| 短回路電流を燃焼する | 600mA |
| ブリッジモード出力電圧 | 連続調節可能な0~4kV |
| ブリッジモード ショート回路電流 | 600mA |
| LCDディスプレイ | 3.5インチTFTカラー画面 |
| 位置付け 正確さ | ± 0.2%·L+1)m |
| 試験範囲 | 1~5万m |
| 操作キーボード | 旋回エンコーダーで1鍵操作 |
| 電源 | 220V AC±10%,50Hz |
| 電力消費量 | 2kVA (発電機対応, >2kW) |
| 体重 | 29kg |
| 尺寸 (L×W×H) | 30cm×46cm×50cm |
| 動作温度 | -10°Cから+55°C |
インテリジェント・ブリッジ・モジュールは 3つの位置付けアルゴリズムをサポートします
すべての方法は,高電圧側LCDで動作し,地面電圧回転制御は,動作中に高電圧部分と物理的な接触がない.
申請従来の2つの装置とは異なり 統合設計は 現場物流を削減し 独立したユニット間の互換性問題を排除します両方の動作モードで一貫したユーザーインターフェースを提供します防線ケーブルで4本の線 (ケルビン) の抵抗測定は鉛抵抗の誤りを排除し,銅網で編んだ遮蔽層は,信頼性の高い接地によって操作者の安全を確保します..
XZHテストについて:XZH TESTは,TDRプレロケータと高電圧電圧発電機から統合されたバーン・スルー・ブリッジまで,ケーブル・フェアロケーション・システムに特化した.すべての計器は,IEC 61010-1安全基準に従って設計および製造されています..
