保護された電圧発生器 自動防護の3倍 12μF 864J

XHHV512-12Lは、オペレーターの安全と機器保護が譲れない要件である組織向けに特別に設計されています。厳格な安全コンプライアンスプロトコルを持つ電力会社、日常的に慣れない現場で作業する技術者を持つテスト請負業者、そしてテスト機器の誤動作による二次的損害を許容できない重要な生産設備に近接した場所でケーブル障害テストが行われる産業プラントなどが該当します。

フィールドでのケーブル障害テストは、本質的にリスクの高い作業です。ケーブルのフラッシュオーバーは、テスト機器にフィードバックされる過渡過電圧を誘発する可能性があります。持続的な高抵抗障害は、持続的な過電流を引き起こす可能性があります。暑い日における連続的なインパルスサイクルは、内部コンポーネントを熱限界を超えてプッシュする可能性があります。ほとんどのサージ発生器は保護のために単一のヒューズに依存していますが、XHHV512-12Lは、出力電流、出力電圧、および内部温度を同時に監視する3つの独立した自動保護回路を展開しています。

XHHV512-12Lを他の堅牢性の低い機器と区別するユニークな機能は、強力な短絡保護であり、直接接地短絡動作を可能にします。ケーブル障害テスト中、障害経路がほぼゼロのインピーダンス、つまり実質的なデッドショートとなるシナリオが発生します。多くのサージ発生器は、これらの条件下でトリップしたり損傷したりします。XHHV512-12Lは、直接出力対接地短絡を損傷なく許容できるように設計されており、障害条件が要求する場合には積極的にテストする自信をオペレーターに提供します。

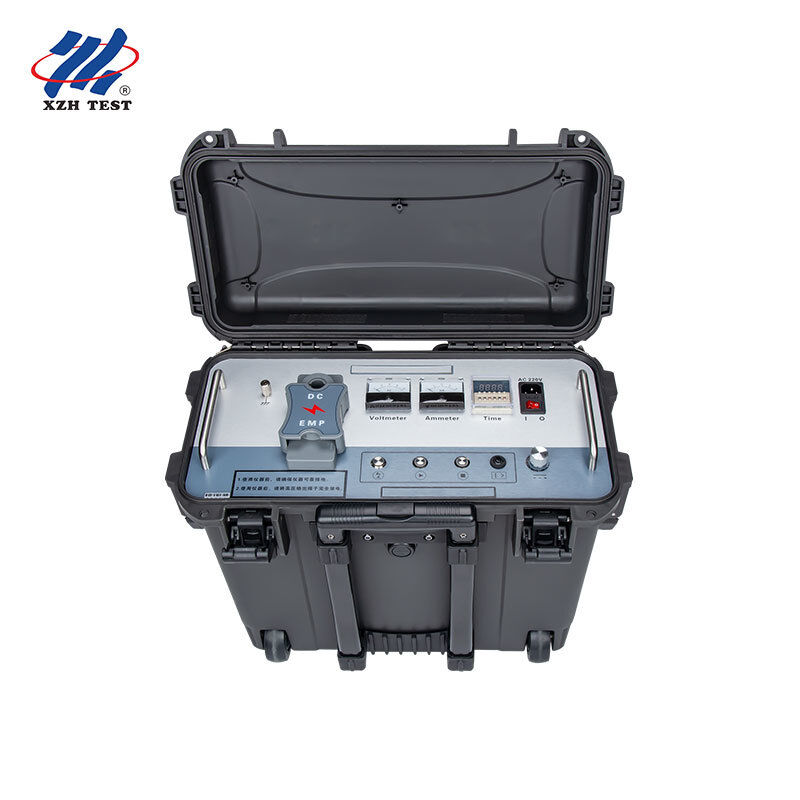

XHHV512-12Lには、デュアル1.5クラスアナログポインターメーター（電流および電圧）が装備されており、インパルス放電プロセス中に明確で直感的なリアルタイムの視覚的フィードバックを提供します。これは、デジタルディスプレイが過渡的な高電圧イベントでは及ばない重要な利点です。

• 電流メーター:インパルス放電中のリアルタイムHV側電流を示します — ニードルの偏向パターンは、障害が完全に放電したか、追加のインパルスサイクルが必要かを示します
• 電圧メーター:コンデンサ充電電圧をリアルタイムで表示します — インパルス中のニードルの低下は、直感的な視覚的明瞭さで障害点へのエネルギー伝達を確認します
• 1.5クラス精度:産業測定基準を満たしています — 実験室グレードのデジタル計測の脆弱性とコストなしで、フィールド障害ロケーション作業に十分な精度です
• 放電完了フィードバック:メーターニードルがゼロに戻ることで、蓄積されたエネルギーが完全に供給されたことを即座に、曖昧さなく確認できます — デジタル読み取り値やLEDインジケーターを解釈する必要はありません

XHHV512-12Lは、充電回路と放電回路を単一のコンパクトなシャーシに統合しています。充電回路はHVケーブル電圧をサンプリングし、電圧調整制御回路にフィードバックします — エネルギー貯蔵コンデンサがオペレーターが選択した正確な電圧レベルまで充電されることを保証します。放電回路は、インパルス機構によってトリガーされ、12μFコンデンサからの蓄積エネルギーを、高電圧放電球を介して出力端子にルーティングします — 障害の事前ロケーションと特定に必要な、急峻なDCインパルスを供給します。

この統合アーキテクチャは、従来のコンポーネントレベルのセットアップに必要な相互接続ケーブル、別個のコンデンサバンク、および外部球ギャップを排除します — セットアップの複雑さを軽減し、故障する可能性のある接続ポイントを最小限に抑え、単一のオペレーターが完全なシステムを展開および操作できるようにします。
