| 起源の場所: | 中国・陝西省西安 |
| ブランド名: | XZH TEST |
| 証明: | ISO CE |
| モデル番号: | XHHV535-4T |
設計:電力事業所のフィールドサービスチーム,ケーブル欠陥位置付け請負業者,電気テスト&稼働エンジニア

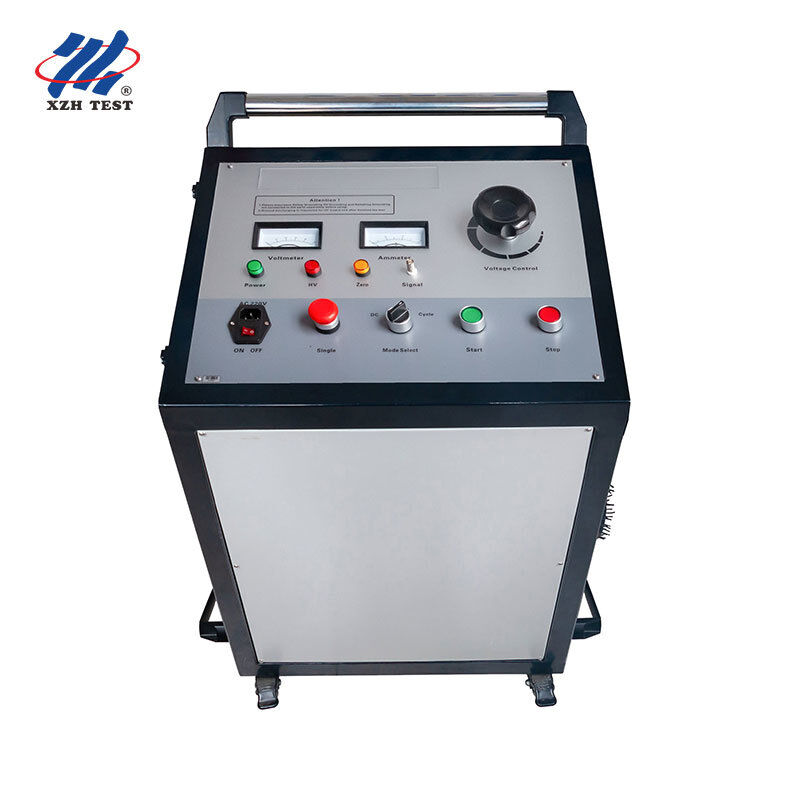

基本価値:Integrated cart-type DC impulse high-voltage generator delivering 2550J discharge energy with a 4μF built-in capacitor — purpose-built for cable fault pinpointing and DC withstand voltage testing in field environments where mobility信頼性や操作者の安全は 交渉不可です
XHHV535-4Tは,特にプロのケーブル欠陥位置サービスプロバイダーとユーティリティ保守部門のために設計されています.固有で移動可能な高電圧インパルス源断片の位置に直接配置できます 独立したトランスフォーマー,コンデンサータバンク,制御コンソールの設置の複雑さなく
標準的な高電圧インパルステストの設定では 独立したDC電源,コンデンサターバンク,放電球のギャップ,接続の誤りや不一致な性能に易しい時間のかかるプロセスXHHV535-4Tは,すべての5つのサブシステムを1つの移動カート・シャシーに統合することで,この断片化を排除します.
| サブシステム | 統合 の 利益 |
|---|---|
| DC 高電圧電源 | 小型化され,信頼性が高い回路設計の高周波HV技術 |
| 4μF エネルギー貯蔵コンデンサ | 組み込み,事前に配線され,工場でテストされた 敷地内のコンデンサータバンク組立は必要ありません |
| 放出球体組成 | 工場で精密に調整され,輸送の振動に耐えるように強化された |
| 自動放出装置 | 自動放電の時間付きの統合安全放電回路は,ケーブルの切断時に操作者を保護します. |
| 欠陥テストのサンプリングモジュール | キャベルの故障先定位器 (TDR) と音磁ポインタへの直接接続のための内蔵サンプル採取インターフェース |
操作者中心の設計The XHHV535-4T adopts a user-centric control philosophy that mirrors the familiar transformer-and-cabinet workflow experienced utility technicians have used for decades — while delivering the performance advantages of modern solid-state HV technology.
| 適用する | シナリオ |
|---|---|
| ケーブルの欠陥を特定する | パンプス放電は,音声磁気受信機を使用して,正確な位置を決めるために,故障点に音声と電磁気信号を作成します. |
| DC 電圧試験に耐える | IEC規格によるケーブル隔離の整合性の設置後および修理後検証 |
| 稼働前のケーブル試験 | 電源化前に新しいケーブル回路の検証 装置の損傷,関節の欠陥,製造の欠陥を特定する |
| 定期的な予防保守 | 古いケーブルインフラストラクチャの計画評価 残りの使用期間を予測し,交換のCAPEXを優先する |
Q: 高電圧電波発電機はケーブルの故障検出にどのように機能する?
超電圧発電機は 高エネルギーのパルスを 欠陥のあるケーブルに放出し 欠陥点で制御された高電圧弧を作り出しますこの弧は,音響信号 (地面マイクで検出できる大音響) と電磁パルス (誘導式受信機で検出できる) を同時に生成する音響信号と電磁信号の到着時間を組み合わせることで,操作者は音響磁気同期と呼ばれる技術で正確な故障位置を特定することができます.
Q: 各種のケーブルにどの電圧範囲を選択すべきですか?
電圧選択は,一般的ガイドラインとしてケーブルの指定電圧に従って行われます.低電圧 (1kVまで) のケーブルでは8kVまたは12kV範囲を使用します.中電圧配送ケーブル (6-15kV) では,電圧の配送電圧は8kVまたは12kVの範囲を使用します.16kVの範囲が適している高電圧 (35kV以上) の送電ケーブルでは,32kVの範囲を使用します.常にケーブル製造者の最大試験電圧仕様を参照し,高電圧操作中にすべての安全免許が維持されることを確認します..
Q: オーバージェネレーターの動作中に注意すべき安全注意事項は?
高電圧電源の試験には 厳格な安全プロトコルが必要です 接続する前に ケーブルが完全に切断され,すべての電源から隔離されていることを常に確認してください警告標識でテストゾーンの周りに最低5メートルの安全境界を設定する.. 全従業員は,弧形服,HV隔熱手袋,および電圧不全のオーバーシューを含む適切なPPEを着用する必要があります. 統合された安全機能は,電源を切ると自動放電,緊急停止保護の層を追加しますが,適切な安全手順を決して置き換えることはできません.
Q: この単位で複数のエネルギーレベル (ジュール) の利点は何ですか?
低エネルギー設定 (例えば,低エネルギー設定) は,864J1024J) は,最初の故障確認と,過剰なエネルギーがケーブル損傷を悪化させる可能性がある高抵抗故障の位置付けに理想的です.中程度のエネルギー (1225J 〜 2048J) は,ほとんどの常规の故障検出に最適な音響信号強度を提供します.高エネルギー (2450J +) は,非常に長いケーブル,深層埋葬シナリオ,検出可能な音響シグネチャーを生成するためにより強い弧生成を必要とする高阻力障害3段階の選択により,オペレータはエネルギー出力をフィールド条件にマッチすることができます.
Q: この電圧発電機にはどんな保証とサポートが付いていますか?
製造欠陥に対する12ヶ月の標準保証と終身技術サポート. CEとISO 9001:2015認証. 各ユニットには電圧発生器,HV出力ケーブル,地面ケーブル,放出棒安全な輸送のためにロックホール付きの重荷車.現場の設置,稼働,操作者の安全訓練は,要求に応じて提供されています.放出穴を含む部品,コンデンサータ,HVダイオードが 迅速に交換するために 備蓄されています.
