| モデル番号: | XHHV535-2L |
対象: 電力ユーティリティケーブル故障チーム、35kV配電網保守請負業者、産業高電圧試験サービスプロバイダー

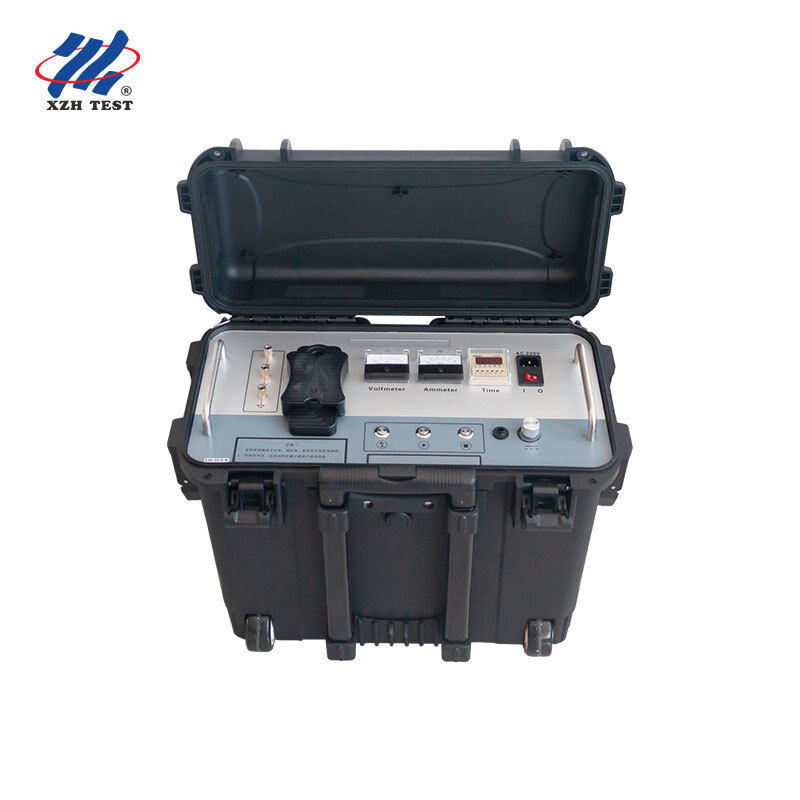

コアバリュー: 2μFコンデンサを搭載したプルロッド式ポータブルDCインパルス発生器で、35kV以下のケーブル故障検出用に0〜1024Jの放電エネルギーを提供します。トリプル保護+ゼロ位置インターロック+リアルタイムスタンバイ電圧計 — シングルオペレーターポータブルフォームファクタで完全な35kVインパルス能力。
XHHV535-2Lは、必要なプロフェッショナルケーブル故障位置特定チームのために構築されています。トロリー搭載ユニットのロジスティクスなしで35kVクラスのインパルス放電能力。そのプルロッドシャーシは、より大型のカートタイプ発生器と同じ高電圧性能を提供しながら、アクセスが制限された場所 — 階段のみのアクセスを持つ変電所、狭い進入経路を持つケーブルトレンチ、およびエレベーターの寸法が機器のサイズを制限する多層産業施設 — でのシングルオペレーター展開を可能にします。
XHHV535-2Lの決定的なエンジニアリング成果は、完全な35kVインパルス放電能力をプルロッド式ポータブルシャーシで提供することです。従来、35kVクラスのサージ発生器は、十分なクリアランス距離、重ゲージの内部配線、および大型のコンデンサバンクを備えたトロリー搭載エンクロージャを必要とします — これらすべてが重量とサイズを増加させます。XHHV535-2Lは、高周波ソリッドステートHV技術、小型化された高信頼性回路設計、および外部相互接続HVケーブルと個別のコンデンサモジュールを不要にする統合充電/放電アーキテクチャを通じて、同じ電圧定格を実現します。
運用への影響: 技術者1名が車両から試験ポイントまで（ゲートを通り、階段を上り、ケーブルトレンチを横断して）運搬できる35kV対応サージ発生器は、フィールドサービス組織にとって大きな運用上の利点です。車両要件を削減し（リフトゲート不要）、ジョブごとの展開時間を短縮し、通常の35kV故障呼び出しに2人体制を必要とするスケジューリング制約を排除します。
| 安全機能 | 保護方法 |
|---|---|
| ゼロ位置スタートインターロック | HV出力が有効になる前に電圧調整ノブをゼロにする必要があります — フル電圧での誤った35kV起動を防ぎます |
| リアルタイムスタンバイ電圧計 | kVメーターは、機器が停止している場合でも、コンデンサ電圧を継続的に表示します。オペレーターは、端子に近づく前に常にエネルギー状態を把握しています |
| トリプル自動保護 | 独立した過電流、過電圧、過熱回路が同時に出力を監視します — いずれかの障害条件で自動トリップ |
| 直接短絡耐性 | アグレッシブな故障コンディショニング中のデッドショート状態を生き残るように設計された出力ステージ — 損傷なし、ヒューズ交換なし、リセットして続行するだけ |
| 手動放電機能 | オペレーターコマンドによる残留コンデンサエネルギーの制御された放散 — 自動放電回路を超える二次安全レイヤー |
| 設定可能な放電タイミング | 任意に設定可能な放電間隔 — オペレーターは、急ぎすぎたり過剰にサイクルしたりすることなく、最適な音響ピンポイントのためにインパルスケイデンスを制御します |
XHHV535-2Lは、充電回路と放電回路を単一のコンパクトなエンクロージャ内に統合しています。充電回路はHVケーブル電圧をサンプリングし、電圧調整制御ループにルーティングします — 2μFエネルギー貯蔵コンデンサがオペレーター選択レベル（0〜35kV）に正確に充電されることを保証します。放電回路は、インパルス機構によってトリガーされ、高電圧放電球を介して出力端子に蓄積されたエネルギーを転送します — TDR予備位置特定と音響磁気ピンポイントに必要な、急峻なDCインパルスパルスを生成します。
インパルスマグネット — DC高電圧電源、エネルギー貯蔵コンデンサ、放電球を単一のモジュールユニットに収容した統合アセンブリ — は、XHHV535-2Lのコンパクトなフォームファクタの鍵です。従来のコンポーネントレベルのセットアップの相互接続ケーブル、個別のコンデンサバンク、および外部球ギャップを排除することにより、インパルスマグネットは物理的な体積のほんの一部で同じ電気的性能を実現します。
| アプリケーション | 対象ケーブルタイプ |
|---|---|
| ケーブル故障ピンポイント | 35kV以下のXLPE、PILC、EPR絶縁電力ケーブル — 都市配電、産業フィーダー、再生可能エネルギーコレクター回路 |
| DC耐電圧試験 | 35kVケーブルおよび変圧器や開閉装置を含む電気機器の設置後および修理後の絶縁検証 |
| 高電圧フラッシュオーバー試験 | TDR波形取得および故障予備位置特定距離測定のための制御されたフラッシュオーバー誘導 |
| 音響磁気同期 | 外部音響および磁場受信機を使用した正確な故障点位置特定のための同期インパルス放電 |
| 予防保守評価 | スケジュールされたケーブル状態評価 — 老化する35kVネットワークでの絶縁劣化の早期検出のためのインパルス応答ベースライントレンド |
Q: ケーブル故障検出において、高電圧サージ発生器はどのように機能しますか？
サージ発生器は、故障したケーブルに高エネルギーパルスを放電し、故障点で制御された高電圧アークを生成します。このアークは、音響信号（グラウンドマイクで検出可能な大きな打撃音）と電磁パルス（誘導受信機で検出可能）の両方を生成します。音響信号と電磁信号の到達時間を組み合わせることで、オペレーターは音響磁気同期として知られる技術で正確に故障位置を特定できます。
Q: 異なるケーブルタイプにはどの電圧範囲を選択すべきですか？
電圧選択は、一般的なガイドラインとしてケーブルの定格動作電圧に従います。低電圧ケーブル（最大1kV）には、8kVまたは12kV範囲を使用します。中電圧配電ケーブル（6〜15kV）には、16kV範囲が適切です。高電圧送電ケーブル（35kV以上）には、32kV範囲を使用します。常にケーブルメーカーの最大試験電圧仕様を参照し、高電圧操作中はすべての安全クリアランスが維持されていることを確認してください。
Q: サージ発生器の操作中に遵守すべき安全上の注意は何ですか？
高電圧サージ発生器試験には厳格な安全プロトコルが必要です。接続する前に、ケーブルが完全に電源オフされ、すべての電源から隔離されていることを常に確認してください。警告標識を設置して、試験ゾーンの周囲に最低5メートルの安全区域を確立してください。すべての担当者は、アーク定格の衣類、HV絶縁手袋、誘電性オーバーシューズを含む適切なPPEを着用する必要があります。統合された安全機能 — 電源オフ時の自動放電、緊急停止、ゼロ電圧インターロック — は追加の保護層を提供しますが、適切な安全手順に代わるものではありません。
Q: このユニットの複数のエネルギーレベル（ジュール）の利点は何ですか？
異なるエネルギーレベルは、異なる診断目的を果たします。低エネルギー設定（例：864J〜1024J）は、過剰なエネルギーがケーブル損傷を悪化させる可能性のある初期故障確認と高抵抗故障の特定に最適です。中程度のエネルギー（1225J〜2048J）は、ほとんどの通常の故障ピンポイントに最適な音響信号強度を提供します。高エネルギー（2450J+）は、検出可能な音響シグネチャを生成するために、より強力なアーク生成を必要とする非常に長いケーブル、深い埋設シナリオ、または高インピーダンス故障のために予約されています。3段階選択により、オペレーターはフィールド条件にエネルギー出力を合わせることができます。
Q: このサージ発生器にはどのような保証とサポートが含まれていますか？
製造上の欠陥に対する12ヶ月の標準保証と生涯技術サポート。CEおよびISO 9001:2015認証取得済み。各ユニットには、サージ発生器、HV出力ケーブル、アースケーブル、放電ロッド、ユーザーマニュアル、および安全な輸送のためのロックキャスター付きの頑丈なトロリーが含まれています。オンサイト設置、試運転、オペレーター安全トレーニングはリクエストに応じて利用可能です。放電ギャップ、コンデンサ、HVダイオードなどのスペアパーツは、迅速な交換のために在庫があります。
