| Place of Origin: | Xi'an, Shaanxi, China |
| ブランド名: | XZH TEST |
| 証明: | CE ISO |
| Model Number: | XHHV535-4T |
設計:35kVケーブルネットワークのメンテナンスのスタッフ,欠陥位置付け請負業者,電力サブステーション試験チーム
基本価値:35kVの電圧発生器で 複数の電圧の切り替えも妥協もなし 2450ジョウル 放電エネルギーは"つの電圧クラスに最適化3つの動作モードで,あなたの欠陥位置戦略にマッチします.
多電圧電圧発生器は各電圧ステップで妥協します 容積値,放電タイミング,エネルギー分布は範囲全体で平均されます.XHHV535-4Tは,全電源ステージと4μFコンデンサを35kVクラスに専念することで,この妥協を排除します結果は,30kVから35kVの中電圧ケーブルネットワークに最適化された 2450ジャウル分の清潔で制御された放出エネルギーです.
35kVの配送ケーブルとサブトランスミッションケーブルを主に利用している電力会社や契約業者にとって,専用ユニットは電圧選択器のエラーがないことを意味します.誤った範囲で 偶然の電源は出ない断層位置のあらゆるイベントで一貫した波動特性を示します
| パラメータ | 仕様 |
|---|---|
| 出力電圧範囲 | 0~35kV DC,連続調節可能 |
| 内部コンデンサ | 4 μF (35kV範囲専用) |
| 最大放出エネルギー | 2,450 J (35kV / 4μF) |
| 超電圧電力の評価 | 2kVA |
| HV 測定精度 | 2.5級の電圧分割器,ダブルアナログメーター (kV + mA) |
| 動作モード | DC 抵抗 · シングル パルス (マニュアル) · オートサイクル (~5秒間隔) |
| 安全システム | ゼロポジションスタート・インターロック,停止時の自動コンデンサター放電,過電源/過電圧保護 |
| 追加 機能 | ケーブル障害波形サンプル採取モジュール (TDRロケータのQ9出力),直流耐電圧試験モード |
| サイズ | カート装着設計 組み込みホースと輸送ハンドル |
| 体重 | ~119kg |
| 電源 | AC 220V ±10%,50Hz ±2Hz (他の周波数もカスタマイズできる) |
| 動作温度 | -20°Cから+50°C |
| ディスプレイ | 双アナログメーター ヴォルトメーター + アンプメーター |
| ブランド/原産地 | XZH TEST / シアン,シャンシ,中国 |
| 認証 | CE,ISO |
2450J vs 典型的な多電圧発電機:4μFで35kVで,XHHV535-4Tは,比較可能な設定で多電圧装置よりも20%以上の放電エネルギーを生産する. This additional energy translates directly into louder acoustic signatures at the fault point — critical for pinpointing high-resistance faults where weak discharges are otherwise undetectable at the surface.

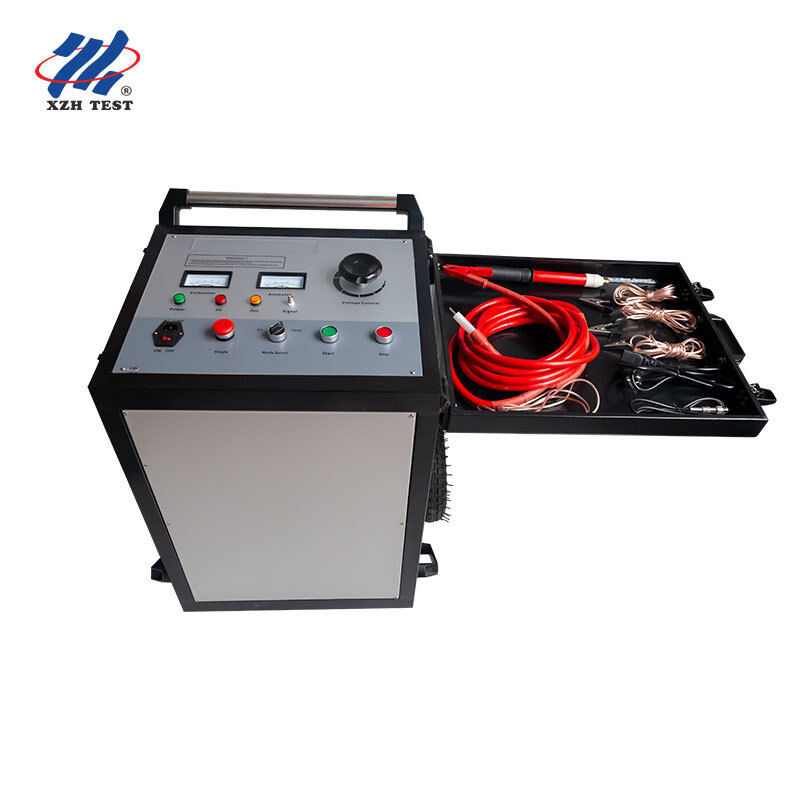

XHHV535-4Tの制御レイアウトは,論理的な左から右への操作シーケンスに従っており,訓練時間を最小限に抑え,フィールド条件で操作者のエラーを減らす:
| コントロール/インジケーター | 機能 |
|---|---|
| アンプメーター/ヴォルトメーター | 二重2.5級アナログメーター 左アンプメーターは低電圧側電流を表示し,右ウォルトメーターはkVでリアルタイムHV出力を表示する |
| ゼロインジケーター (黄色) | 電圧制御ボタンがゼロ位置にあるとき,ライトアップします. スタートボタンは,このインジケーターが点灯したときのみ有効です. |
| HV インディケーター (赤) | 高電圧出力が活性化しているときのライトは,試験区域内のすべての職員に視覚的な警告として使用されます |
| 電力指標 (緑色) | 主電源スイッチをオンにしてからAC 220V入力があることを確認します. |
| モード選択器 | 3つのポジションの回転スイッチ: DC 抵抗 · 単発パルス · オートサイクル |
| スタート ボタン | HV出力を有効にします.ゼロ位置でのみ有効です.押すとスタートリレーを引っ張ります. |
| ストップボタンを | すぐにHV出力を切断し,リレーを起動し,自動コンデンサータ放電を起動します. |
| 電圧制御ボタン | 0 から 35kV まで 継続的に調節できます.時計回りの回転により出力が増加します.各開始サイクル前にゼロに戻らなければなりません. |
Q: 高電圧電波発電機はケーブルの故障検出にどのように機能する?
超電圧発電機は 高エネルギーのパルスを 欠陥のあるケーブルに放出し 欠陥点で制御された高電圧弧を作り出しますこの弧は,音響信号 (地面マイクで検出できる大音響) と電磁パルス (誘導式受信機で検出できる) を同時に生成する音響信号と電磁信号の到着時間を組み合わせることで,操作者は音響磁気同期と呼ばれる技術で正確な故障位置を特定することができます.
Q: 各種のケーブルにどの電圧範囲を選択すべきですか?
電圧選択は,一般的ガイドラインとしてケーブルの指定電圧に従って行われます.低電圧 (1kVまで) のケーブルでは8kVまたは12kV範囲を使用します.中電圧配送ケーブル (6-15kV) では,電圧の配送電圧は8kVまたは12kVの範囲を使用します.16kVの範囲が適している高電圧 (35kV以上) の送電ケーブルでは,32kVの範囲を使用します.常にケーブル製造者の最大試験電圧仕様を参照し,高電圧操作中にすべての安全免許が維持されることを確認します..
Q: オーバージェネレーターの動作中に注意すべき安全注意事項は?
高電圧電源の試験には 厳格な安全プロトコルが必要です 接続する前に ケーブルが完全に切断され,すべての電源から隔離されていることを常に確認してください警告標識でテストゾーンの周りに最低5メートルの安全境界を設定する.. 全従業員は,弧形服,HV隔熱手袋,および電圧不全のオーバーシューを含む適切なPPEを着用する必要があります. 統合された安全機能は,電源を切ると自動放電,緊急停止保護の層を追加しますが,適切な安全手順を決して置き換えることはできません.
Q: この単位で複数のエネルギーレベル (ジュール) の利点は何ですか?
低エネルギー設定 (例えば,低エネルギー設定) は,864J1024J) は,最初の故障確認と,過剰なエネルギーがケーブル損傷を悪化させる可能性がある高抵抗故障の位置付けに理想的です.中程度のエネルギー (1225J 〜 2048J) は,ほとんどの常规の故障検出に最適な音響信号強度を提供します.高エネルギー (2450J +) は,非常に長いケーブル,深層埋葬シナリオ,検出可能な音響シグネチャーを生成するためにより強い弧生成を必要とする高阻力障害3段階の選択により,オペレータはエネルギー出力をフィールド条件にマッチすることができます.
Q: この電圧発電機にはどんな保証とサポートが付いていますか?
製造欠陥に対する12ヶ月の標準保証と終身技術サポート. CEとISO 9001:2015認証. 各ユニットには電圧発生器,HV出力ケーブル,地面ケーブル,放出棒設置,稼働,操作者安全訓練は,要求に応じて提供されます. 放出穴,コンデンサ,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電そしてHVダイオードが迅速に交換するために蓄積されています.
