| 起源の場所: | 西安陝西省 |
| ブランド名: | XZH TEST |
| 証明: | ISO |
| モデル番号: | XHHV515-12L |
設計:LV/MVケーブル故障サービス技術者,公益事業の配送整備スタッフ,電気試験サービス提供者
基本価値:コンパクトなプル・スティッド型直流パルス発電機で,内蔵コンデンサータ12μFで,調節可能な放電エネルギーを0~864Jまで供給します.双モード出力 (インパルス放電+DC抵抗電圧) を有する12kV以下の電源ケーブルで通常の故障検出のためのグリップアンドゴーソリューション.

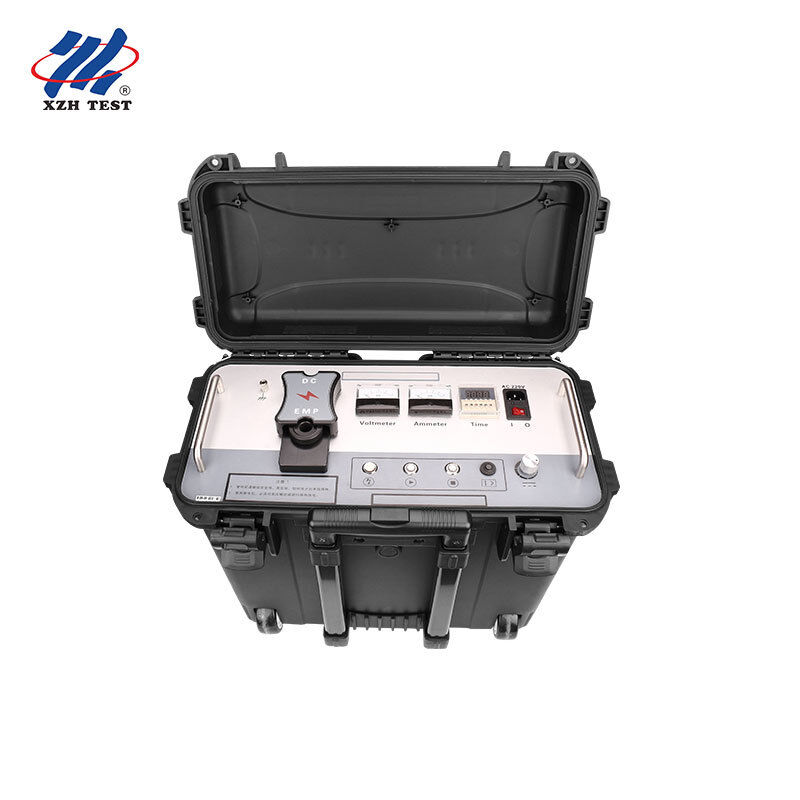

XHHV515-12Lは,フィールド技術者のために設計されていますコンパクトで軽量で 携帯機日常のLVとMVケーブルの故障位置調査のインパルス源. Its pull-rod chassis design prioritizes ease of transport and rapid deployment — ideal for utility crews responding to multiple fault callouts per day and testing companies servicing urban distribution networks where maneuverability through tight access points is critical.
車両のランプアクセスと2人のハンドリングを必要とする大きなトロリーマウントオーバージェネレーターとは異なり,XHHV515-12L による引棒形状因子は,真のシングルオペレーターフィールド移動性を可能にします.組み込みテレスコピングハンドルと頑丈なシャーシにより,1人の技術者が車からテストポイントまで完全な計器をゲートを通って運ぶことができます車輪が移動できない 混雑したサブステーションに
運用上の利点:4~6回の欠陥をシフト毎に処理する 電力会社スタッフの場合は the difference between a 2-minute setup (XHHV515-12L) and a 10-minute setup (trolley-type units with external capacitor connections) translates directly to more faults located per working day — and faster service restoration for customers.
多くの電圧発生器では,操作者がインパルス放電とDC抵抗電圧モードの間の切り替え時にケーブルを物理的に再構成する必要があります. 接続エラーと時間の無駄の原因です.XHHV515-12Lは各モードの専用出力ポート:
| 出力ポート | 機能 | 使用ケース |
|---|---|---|
| HV出力 (EMP) | ケーブルの故障を特定するためのインパルス放電 | 障害の位置時の音響磁気振動のために試験中のケーブルに接続する. |
| HV出力 (DC) | 連続DC出力電圧に耐える | 設置後のケーブル隔離の検証と予防的な保守試験のための接続 |
XHHV515-12Lの特徴的な安全性と診断機能は,リアルタイムのkVボルトメートル装置が待機モードにあるときでも 活性インパルス放電のときだけではなくこれは,オペレーターに 蓄積されたエネルギー状態の 継続的な状況認識を提供します.危険な残電荷を保持するコンデンサータバンクに 偶然接触する危険性を排除します
| コントロール | 機能 |
|---|---|
| 1セキュリティ・グラウンド | 装置のシャシの接地 介護箱の電化と人材の衝撃の危険を防ぐ |
| 2放出ボタンを | 自動放電を超えた二次安全層 |
| 3スタート/ゼロポジションインジケーター | 黄色いLEDは,電圧ノブを0で確認します.指示灯が点灯したとき,HV出力を有効にするために押します. |
| 4ストップ / HV インジケーター | 動いた高電圧出力時の指示灯 |
| 5超電流保護 | 保護を起動するには押す.過電状態で自動起動 修正後リセット |
| 6圧力の調節 | 開始前にゼロに完全に逆時計回し,それから出力を増加するために時計回し |
| 7時間設定 | 定位中の自動タイムインパルスモードの設定可能な放電時間間隔 |
| 適用する | シナリオ |
|---|---|
| ケーブルの欠陥を特定する | 12kV以下のLV/MV配送ケーブルで音磁位置を特定するためのインパルス放電 |
| DC 電圧試験に耐える | LVおよびMV回路のケーブル隔離の設置および修理後の検証 |
| 稼働前のケーブルの検証 | 電源化前の新しいケーブル回路試験 装置の損傷と関節の欠陥を検出 |
| 電気機器の直流試験 | DCは他の電気機器の電圧試験に耐える 変圧器,スイッチ,ブッシング |
| 定期的 予防 メンテナンス | 都市ネットワーク,工業施設,商業施設のケーブル状態の計画評価 |
Q: 高電圧電波発電機はケーブルの故障検出にどのように機能する?
超電圧発電機は 高エネルギーのパルスを 欠陥のあるケーブルに放出し 欠陥点で制御された高電圧弧を作り出しますこの弧は,音響信号 (地面マイクで検出できる大音響) と電磁パルス (誘導式受信機で検出できる) を同時に生成する音響信号と電磁信号の到着時間を組み合わせることで,操作者は音響磁気同期と呼ばれる技術で正確な故障位置を特定することができます.
Q: 各種のケーブルにどの電圧範囲を選択すべきですか?
電圧選択は,一般的ガイドラインとしてケーブルの指定電圧に従って行われます.低電圧 (1kVまで) のケーブルでは8kVまたは12kV範囲を使用します.中電圧配送ケーブル (6-15kV) では,電圧の配送電圧は8kVまたは12kVの範囲を使用します.16kVの範囲が適している高電圧 (35kV以上) の送電ケーブルでは,32kVの範囲を使用します.常にケーブル製造者の最大試験電圧仕様を参照し,高電圧操作中にすべての安全免許が維持されることを確認します..
Q: オーバージェネレーターの動作中に注意すべき安全注意事項は?
高電圧電源の試験には 厳格な安全プロトコルが必要です 接続する前に ケーブルが完全に切断され,すべての電源から隔離されていることを常に確認してください警告標識でテストゾーンの周りに最低5メートルの安全境界を設定する.. 全従業員は,弧形服,HV隔熱手袋,および電圧不全のオーバーシューを含む適切なPPEを着用する必要があります. 統合された安全機能は,電源を切ると自動放電,緊急停止保護の層を追加しますが,適切な安全手順を決して置き換えることはできません.
Q: この単位で複数のエネルギーレベル (ジュール) の利点は何ですか?
低エネルギー設定 (例えば,低エネルギー設定) は,864J1024J) は,最初の故障確認と,過剰なエネルギーがケーブル損傷を悪化させる可能性がある高抵抗故障の位置付けに理想的です.中程度のエネルギー (1225J 〜 2048J) は,ほとんどの常规の故障検出に最適な音響信号強度を提供します.高エネルギー (2450J +) は,非常に長いケーブル,深層埋葬シナリオ,検出可能な音響シグネチャーを生成するためにより強い弧生成を必要とする高阻力障害3段階の選択により,オペレータはエネルギー出力をフィールド条件にマッチすることができます.
Q: この電圧発電機にはどんな保証とサポートが付いていますか?
製造欠陥に対する12ヶ月の標準保証と終身技術サポート. CEとISO 9001:2015認証. 各ユニットには電圧発生器,HV出力ケーブル,地面ケーブル,放出棒安全な輸送のためにロックホール付きの重荷車.現場の設置,稼働,操作者の安全訓練は,要求に応じて提供されています.放出穴を含む部品,コンデンサータ,HVダイオードが 迅速に交換するために 備蓄されています.
