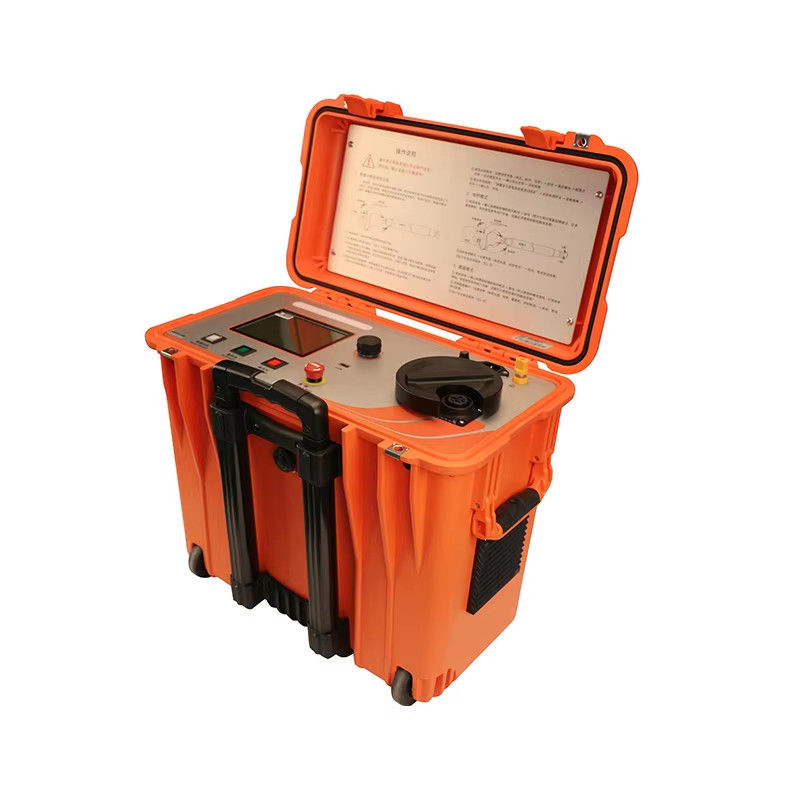

ケーブルシェイスの故障検出器 60kV デジタルバーン・スルー・ブリッジ 750mA HV電流テスト XHSC-60Q

XHSC-60Qケーブルシースフォルトロケーターは、複雑なケーブルシステムにおけるシース、絶縁、高抵抗フォルトを特定するために設計されたプロフェッショナルなデジタルバーンスルーブリッジです。バーンスルーとインテリジェントブリッジ測定を1つのポータブルユニットに統合しています。バーンスルーモードは定格60kV DC電圧を最大400mAのアーク電流で出力し、高抵抗フォルトを迅速に低抵抗フォルトに変換します。一方、デジタルブリッジモードは最大750mAのテスト電流を提供し、非常に正確なフォルト距離測定を行います。

この機器は、GIS端子やクロスボンディング接続を備えたケーブルを含む、高電圧、大断面積、長尺の複雑なケーブルシステムの絶縁およびシースフォルトの事前特定に特に適しています。GISスイッチを取り外したり、クロスボンディングを短絡したりすることなく、完全な特定を迅速に行うことができ、現場でのダウンタイムと労力を大幅に節約できます。

この機器は、ケーブルエンジニアにシースおよび絶縁フォルトの事前特定のための信頼性の高い包括的なソリューションを提供し、複雑なケーブルネットワークにおける高抵抗フォルトの特定に必要な時間を劇的に短縮します。

ケーブルシースフォルトは、最も一般的でありながら特定が最も困難なケーブルフォルトの1つです。外側のシースはケーブルを湿気や機械的損傷から保護し、内側のライニングは導体に沿って水が浸入するのを防ぎます。シースが掘削、腐食、げっ歯類による攻撃、または不適切な設置によって損傷すると、ケーブルに湿気が入り込み、徐々に絶縁劣化を引き起こし、最終的に故障に至ります。

完全な絶縁破壊とは異なり、シースフォルトは多くの場合、従来のテスト信号をブロックする高抵抗特性を示します。XHSC-60Qは、統合されたバーンスルー機能によりこれらのケースに対応します。最大400mAのアーク電流を持つ60kV DC出力は、高抵抗フォルトポイントを炭化させて安定した低抵抗フォルトにし、デジタルブリッジが±(0.1%・L + 1) mの精度でフォルト距離を測定します。これにより、XHSC-60Qはフォルト変換から距離測定まで、シースフォルトの事前特定のための完全なソリューションとなります。

XHSC-60Qは、すべてのテストをインテリジェント診断から開始し、ケーブルの状態を自動的に評価して、フォルトを特定するための最も効率的なパスを選択します。診断結果は以下のいずれかのカテゴリに分類され、機器はオペレーターに正しい次のステップを案内します。

高抵抗および不安定なフラッシュオーバーフォルトの場合、バーンスルーモードは最大400mAのアーク電流を持つ0～60kV DCを印加して、フォルトポイントを安定した低抵抗フォルトに炭化させます。オペレーターはバーンスルー電圧、最大90分のバーンスルー時間、および出力電力を設定します。スマートバーンスルー機能が有効になっている場合、フォルトインピーダンスが距離測定モードで必要なレベルまで低下するとテストは自動的に終了し、時間を節約し、ケーブルへの不要なストレスを回避します。

XHSC-60Qは、さまざまな現場条件に対応するために2つの距離測定モードを提供します。ブリッジモードではオペレーターが既知のケーブル長を入力します。クロスセクションモードではオペレーターがケーブル材料と断面積を入力し、ケーブルの総長が不明な場合でもフォルト距離を測定できます。

両方のモードで、テスト電流は20mAから750mAまで選択可能です。出力電圧は、電流20～75mAの場合は4000V、電流80～400mAの場合は電圧(V)×電流(mA)=300Wの関係に従い、電流410～750mAの場合は400Vであり、あらゆる条件下で正確な測定のための強力な信号を保証します。

設定メニューには、時刻設定、デバイス情報、履歴記録、機能オプションがあります。ブリッジモードとクロスセクションモードの両方の履歴テストデータは自動的に保存され、最大100件の記録をレビュー、個別に削除、またはクリアできます。機能オプションには、スマートバーンスルー機能と接地検出機能が含まれます。接地検出が有効になっている場合、機器は保護接地と作業接地間のインピーダンスが安全範囲内にあることを強制的にチェックし、そうでない場合は電圧上昇を許可しません。

標準納品には、インテリジェントバーンスルーブリッジ本体、ブリッジテストボックス、予備ヒューズ5個（10A、5×20）、FJ1ブリッジ測位テストリード、FJ2低抵抗短絡リード、FJ4バーンスルーソース出力リード、専用接地ケーブル、放電棒接地ケーブル、電源コード、放電棒が含まれます。オプションで、長尺ケーブルセクション用のFJ1LおよびFJ4L延長20mリードが利用可能です。

正確で安全な測定には、正しい配線が不可欠です。XHSC-60Qは、高電圧が印加される前に、自動配線チェックと保護接地検出でオペレーターをサポートします。

鉱山や重工業プラントでは、電力供給のために広範な中高電圧ケーブルネットワークが運用されており、多くの場合、掘削、振動、腐食性媒体によるシース損傷が一般的な過酷な環境に敷設されています。XHSC-60Qは、保守チームがシースおよび絶縁フォルトを迅速に特定するのに役立ち、生産損失を最小限に抑え、重要な機器の安全性を確保します。

鉄道および地下鉄システムは、線路沿い、トンネル内、駅での信頼性の高い電力ケーブルに依存しています。これらのシステムでのケーブルフォルトは、サービスの中断と安全上のリスクを引き起こします。プルロッドシャーシとキャスターを備えたポータブル22kg設計は、鉄道保守担当者に最適であり、ブラインドスポットフリーブリッジ方式は、駅および信号電源ネットワークに典型的な短尺ケーブルセクションに対応します。

データセンターや商業ビルには、ダウンタイムが非常に高価な高密度ケーブルネットワークがあります。これらの施設を保守する電気請負業者は、迅速で正確なフォルト位置特定ツールを必要としています。XHSC-60Qの自動診断とワンボタン操作は、現場スタッフのスキル要件を軽減し、自動データ保存は、受入および保守ドキュメントのための完全なテスト記録を提供します。

農村電力網改修プロジェクトには、多くの接続部と混合ケーブルタイプを持つ長尺ケーブルセクションが含まれます。XHSC-60Qのクロスセクションモードは、農村ネットワークで一般的な、ケーブルの総長が不明な場合でもフォルト距離を測定します。100Vから240Vまでの広範囲電源入力も、さまざまな現場電源条件に適応します。

従来、バーンスルーとブリッジ測定には、重い外部ケーブルと手動モード切り替えを備えた2つの別々の機器が必要でした。XHSC-60Qは、これら両方を1つの統合ユニットに置き換えます。
