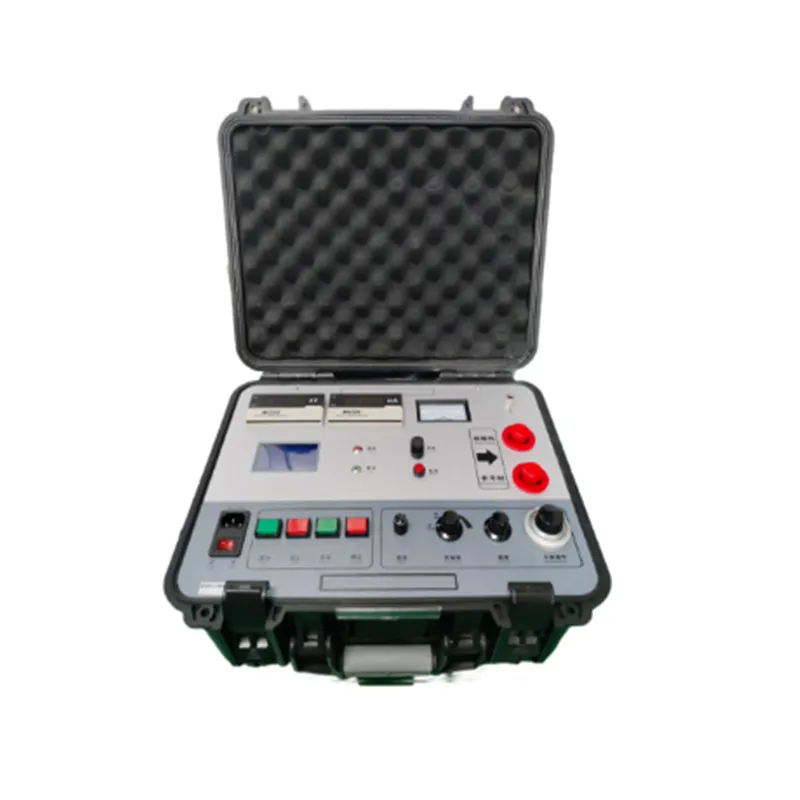

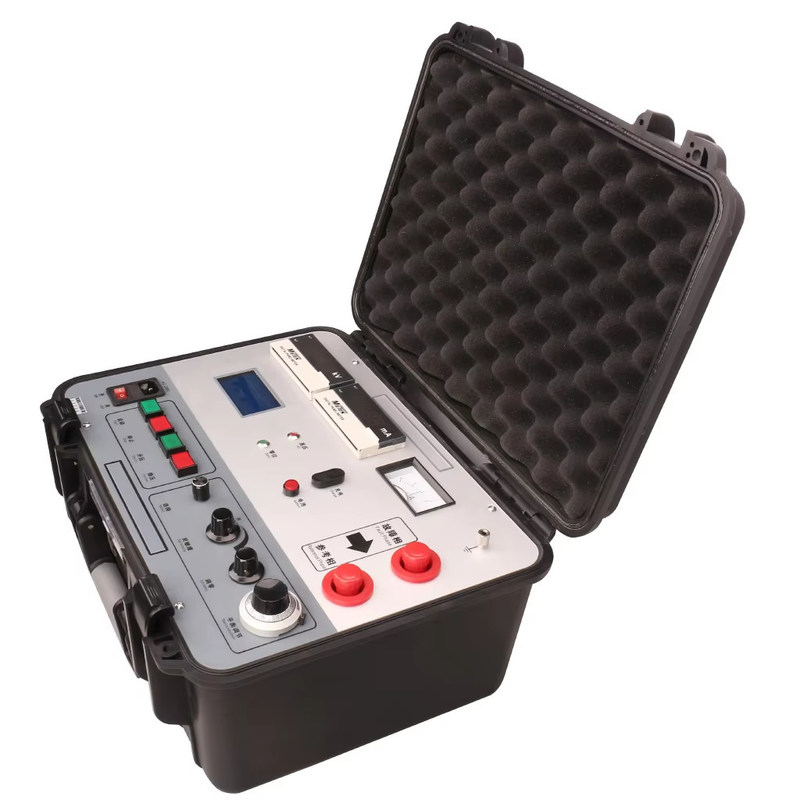

HVブリッジ法 7500V 電力ケーブル外被故障試験器

Name: HVブリッジ法 7500V 電力ケーブル外被故障試験器
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521A
Price: 2,500.00 USD
Availability: InStock

製品詳細:

起源の場所:	中国
ブランド名:	XZH TEST
証明:	CE ISO
モデル番号:	XHHG521A

詳細情報

起源の場所:

中国

ブランド名:

XZH TEST

証明:

CE ISO

モデル番号:

XHHG521A

製品名:

キャベルのシート・ファール・プレロケータ

正価格販売電圧:

≥7500V

短回路電流:

≥40mA

動作電源:

AC 220V±10% 50Hz±1Hz

ハイライト:

High Light

ハイライト:

7500V power cable tester

7500V 電線ケーブルテスター

キャベルのシート欠陥検出器

Trading Information

最小注文数量:

1個

パッケージの詳細:

木製の包装

受渡し時間:

5~8 営業日

支払条件:

T/T

供給の能力:

年間2000ユニット

製品の説明

基本情報

モデル番号

XHHG521A

テストモード

保存されたテスト

テスト地域

ケーブルの形成

電源

電気

認証

CE、ISO

カスタマイズ

色

黒

無負荷電圧

0～4000V

短絡電流

≥40mA

位置精度

± (0.2% * L ± 1) メートル

重量

5.5kg

動作電源

AC 220V+/-10% 50Hz

輸送パッケージ

木製

仕様

5.5kg

商標

XZH TEST

原産地

中国西安

HSコード

854320100

生産能力

100個 / 年

製品説明

導入

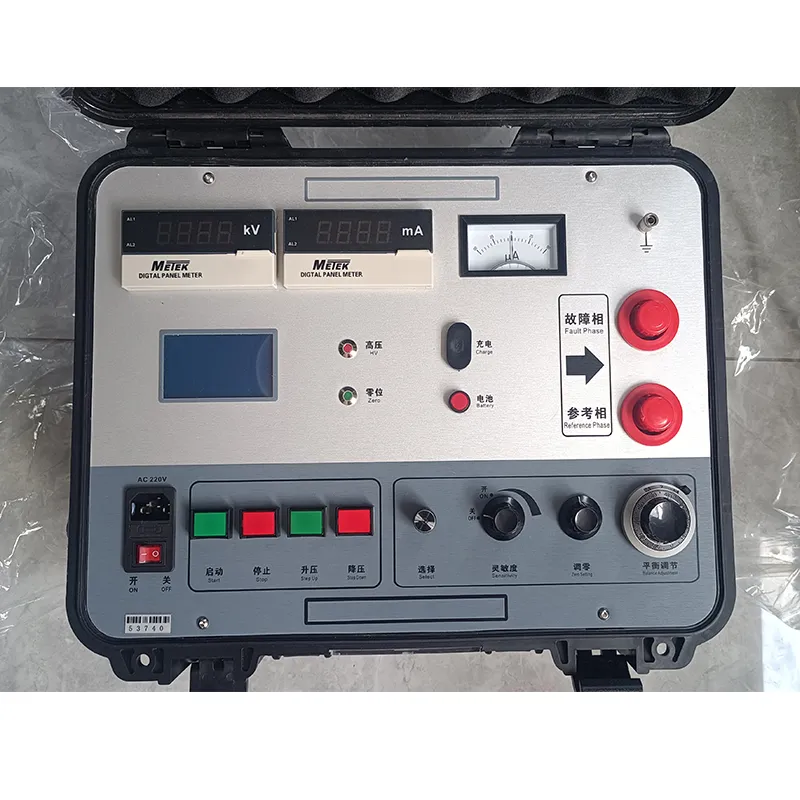

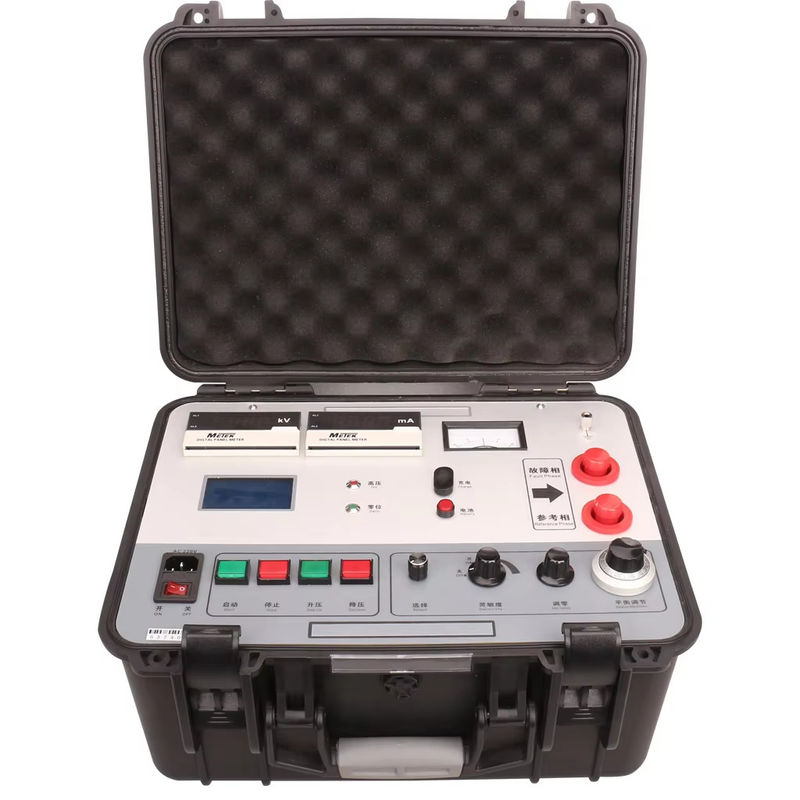

ケーブル外被故障テスター XHHG521A はMURRAYブリッジ原理に基づいて設計されており、さまざまなワイヤーとケーブルの故障点、および故障はないが絶縁抵抗値が低い欠陥点を特定するために使用できます。

この装置は、高電圧定電流源を形成するために、電気電圧レギュレーターとR型変圧器を使用しており、ボタン操作で電圧を増減できます。無負荷電圧は7500V、短絡電流は100mAで、高感度アンプと検流計を使用してバランスを示します。比例ポテンショメーターで平衡ブリッジを形成し、全体が高電位に配置されています。測定ケーブルは、特別に設計された2芯高電圧ゴムケーブルです。リード抵抗による誤差を避けるために、四端子抵抗測定方法が使用されています。パネル全体は低電位にあります。ワンタッチ操作で、ケーブル長を入力すると、故障距離が自動的に計算されます。高電圧源とブリッジは、ポータブル保護ボックスに統合されています。したがって、このデバイスは、高電圧、軽量、簡単な操作、および安全な使用という特徴を持っています。

高電圧ブリッジは特に以下に適しています
1. 敷設後のケーブルの高抵抗故障点、特にケーブル中間ジョイントなどの、低抵抗に焼き付きにくい線形高抵抗故障点。
2. フラッシュオーバータイプの故障点。故障後、定電流源はアークを維持でき、安定した電流がブリッジを流れ、ブリッジは十分な感度を持っています。
3. まだ故障していないが低抵抗の欠陥、たとえば、メガオームメーターで見つかった絶縁欠陥で、ケーブル抵抗は低いが、動作電圧では故障しないもの。

China Factory Xzh Test Supply Digital Underground Cable Fault Sheath Prelocator L Bridge Method

出力電圧は調整可能;
高い精度と安定性;
高感度アンプと検流計を採用してバランスを示します;
ゼロ保護;
故障点を自動的にテストしますが、手動テスト機能を保持します;
波反射法と比較して、ブリッジバランス法にはブラインドエリアがなく、短いケーブルや端部付近の故障点を特定するために使用されます。

無負荷電圧	≥7500V
短絡電流	≥100mA (バランスを調整する場合は、5～40mAに設定することをお勧めします);
位置精度	±(0.2%·L±1)m
重量	25kg
電源	AC 220V (±10%), 50Hz±1Hz; 8.4V 内蔵バッテリー。
