| 起源の場所: | 中国 |
| ブランド名: | XZH TEST |
| 証明: | CE ISO |
| モデル番号: | XHHV535-4TSB+XHDD503E |
製品説明

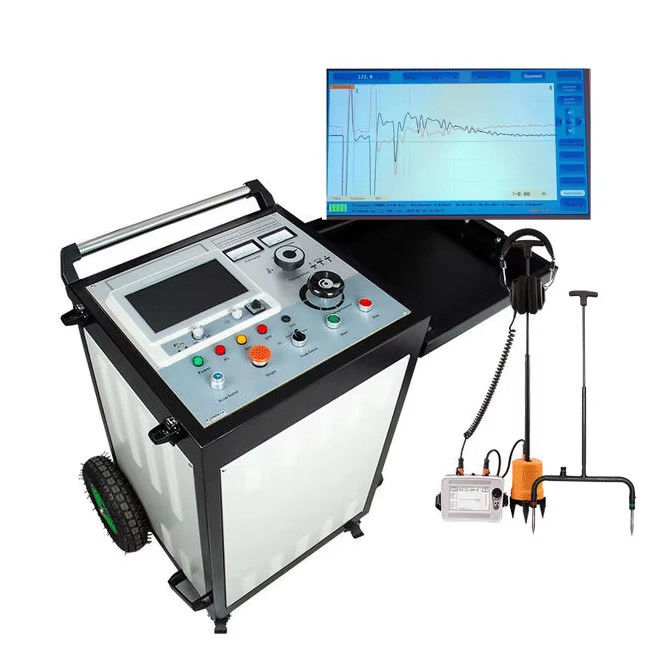

XHHV535-4TSBケーブル欠陥位置付けシステムは,電源ケーブルで35kV以下の電圧レベルの主要な隔熱欠陥を検出し,ケーブル長さを校正するために使用されます.このシステムは2つの部分で構成されていますケーブルの故障検査装置と高電圧パルス発電機
カベルの故障検査機は,シンプルな操作ソフトウェアインターフェイス,単チップマイクロコンピュータによる集中制御,タッチ式操作,および内蔵された大容量リチウム電池を採用しています.安定している独立電源と電源システムは,衝撃放出時の電源干渉を防ぐために使用されます.
このケーブル欠陥テストシステムは,低抵抗,短回路,開回路,電源ケーブル,高周波同軸ケーブル,路灯ケーブルの壊れたワイヤの欠陥に適しています異なる材質の地下ワイヤと,異なる横切断と異なるメディア高抵抗性漏れや高抵抗性フラッシュオーバーの故障
| 突発電圧HV | 0-8kv/16kv/32kv |
| 高電圧側電流 | 0〜60mA |
| 内部コンデンサ | 4μF/32kV,16μF/16kV,64μF/8kV |
| 波長時間 | 自動電圧は4秒くらいで 手動でも制御できます |
| 突発エネルギー | 2048J |
| 突発電源 | 2kVA |
| 体重 | 120kg以上ではない |
| 電源 | AC220V±15%,50Hz±2Hz |
| 環境温度: | -20°C+50°C |
キャベルの故障先定位置のパラメータ:
• サンプリング周波数: 1MHz~400MHz
低電圧パルス振幅: 300V±15%
距離測定範囲: ≥120km
試験範囲: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
パルス幅:0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS
最低解像度:0.07m
テスト・ブラインド・エリア: ≤10m
測定誤差: ≤±(0.5%×L+1m),Lはケーブル長さ
充電時間は約2時間,作業時間は5時間
XHDD503E ケーブルの欠陥ポインタ
XHDD503Eケーブル欠陥ピンポインタは,振動ピックアップと電磁誘導の音磁同期原理を使用して,ケーブル欠陥点の特定の位置を決定します.高電圧 パルス 発電機 の 助け で振動波のような物理現象が起こります障害点の放電上のフラッシュによって発生する音波と電磁波は,定位儀の専用探査機によって収集されます.. ホストによるインテリジェント処理後,欠陥距離と出力欠陥音が表示されます.最後に,欠陥点の正確な位置は,テスト者の聴覚と視力によって判断されます.それはケーブルの故障点の正確な位置付けは"ケーブルの上に,粗略な測定範囲内で"完了します.XHDD503Eケーブルの故障ポインタは低抵抗に適しています.短回路電気ケーブル,同軸ケーブル,低電圧ケーブル,電圧レベル,横切りの違い,介質の違い,漏れや閃きが高抵抗の欠陥に.
主なパラメータ
音频チャンネル・帯域幅 l 全通行: 100Hz~1600Hz. l 低通行: 100Hz~300Hz. l 高通行: 160Hz~1600Hz. l 帯域通行: 200Hz~600Hz. チャンネル調整: 8つの音,磁気,電圧レベル.音量: 増幅: 16レベル (0-112dB),阻力: 350Ω 検出範囲: 0.00-99.99ms,75mV-75V 検出精度: 位置付け: ≤0.1m; ステップ電圧: ≤0.5m; パス: ≤0.5m 作業電源:4*18650 標準型リチウム電池待機時間: 8時間以上 環境温度: -25~65°C 相対湿度: ≤90% 容量寸法: 428L×350W×230H 総重量: 7kg
