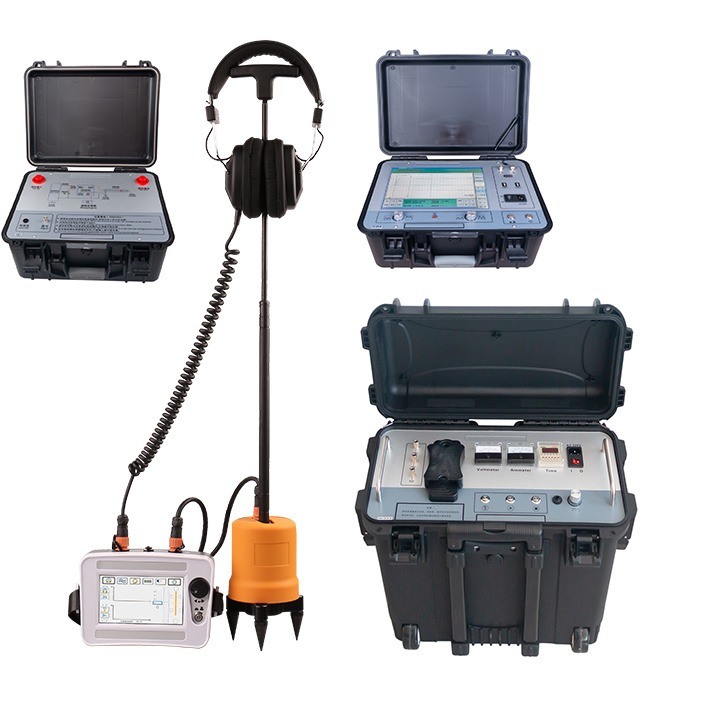

35kVケーブル音響磁気同期式ケーブル故障探査機

XHDD503＋XHGG502

導入
ケーブル障害位置特定装置は、音響および磁気同期方式を使用して、電力ケーブルの障害点を特定します。電子フラッシュオーバーは衝撃放電発生器によって発生し、対応するプローブによって検出および増幅され、聴覚と視覚の判断によって故障点の正確な位置が特定されます。大まかな測定範囲内でケーブル障害点の正確な位置決めを完了し、音響および磁気の時間差を収集する装置です。位置決めテクノロジー、パス支援テスト、その他のテクノロジーを統合し、複数のテストモードと豊富で多様なプロンプト情報を提供して、ケーブル障害の位置を効率的かつ正確に特定します。

1.テクニカル指標

操作パネルの紹介

1 調整: 調整ボタンを押して調整インターフェイスに入り、調整ボタンを回して調整パラメータを設定します。

2 電源: システムの電源をオンまたはオフにします。システムの電源を入れるときは、長い「ビープ」音が聞こえるまで電源ボタンを 3 ～ 4 秒間押し続ける必要があります。その後、ボタンを持ち上げます。電源を切るときは、電源ボタンを 3 ～ 4 秒間押し続ける必要があります。

3 ディスプレイ: 5 インチのタッチディスプレイ。

1 センサー: プローブセンサー接続ポート;

2 充電: 充電器接続ポート;

3 専用のヘッドフォンジャック。

包装内容明細書

情景をイメージしてみる

電圧レベルが 35KV 以下の電力ケーブルの主絶縁不良を正確かつ迅速に検出します。ケーブルの長さを校正します。ケーブル障害距離を大まかにテストする

*低電圧パルス反射法 (TDR) に基づいた反射率計 XHGG502 を使用してケーブル障害を事前に特定します。

高電圧フラッシュオーバー法（ICE、DECAY）、アーク反射パルス反射法（ARC シングルショットおよび ARC マルチショット） ケーブル障害の事前位置特定：低電圧インパルス反射法（TDR）および高電圧減衰（フラッシュオーバー）法（DECAY）、アーク反射法（シングルショット/マルチショット）に基づく反射率計 XHGG502 を使用。

XHGG502には、低電圧パルス、高電圧フラッシュオーバー、ARCマルチショットの3つのテストモードがあります。

下の図は、XHGG502 の ARC マルチショット テスト モードを使用して測定したケーブル障害距離を示しています。

下の図は、XHGG502 の高電圧フラッシュオーバーテストモードを使用して測定したケーブル障害距離を示しています。

下の図は、XHGG502 の低電圧パルステストモードを使用して測定されたケーブル長またはケーブル断線障害距離を示しています。低電圧パルス方式を使用する場合は、高電圧パルス発生器を接続する必要はありません。他のテスト方法は、高電圧パルス発生器と組み合わせて使用​​する必要があります。

                             新しいバージョン 新しいバージョン

XHHV535-2L高電圧パルス発生器は、主にケーブル故障試験時の衝撃放電に使用されます。また、他の電気機器のDC耐電圧試験にも使用できます。このデバイスは、DC高電圧源、エネルギー蓄積コンデンサ、放電ボールギャップなどを統合しています。このデバイスは、従来の数百キログラムのテストトランス、操作ボックス、およびパルスエネルギー蓄積コンデンサ（通常、5kVAのトランスのセットは60キログラム以上、制御ボックスは30キログラム以上、パルスエネルギー蓄積コンデンサは20キログラム以上）を完全に置き換えます。電源には高精度、高安定性の特殊高圧電子部品と高周波高圧技術を採用しており、機械全体の構造がシンプルで超軽量です。 DC高電圧を生成するために変圧器や操作ボックスを使用する人々の習慣を維持するために、このパルス発生器は安全で信頼性の高い人間化された設計と操作モードを採用しています。衝撃による損傷を受けないという効果を実際に実現し、高電圧のアースへの短絡も正常に動作します。現在、最も軽量で最も使いやすいポータブル DC ショック高電圧機器です。電源ケーブルの障害検出に最適な製品です。

製品の特徴

★過電流、過電圧、過熱自動保護機能付き。

★DC耐電圧、衝撃放電機能付き。

★高電圧パルス出力は均一で制御可能です。

★高電圧出力を直接グランドに短絡させることができるスーパー短絡保護機能。

★ 電流と電圧を表示するデュアル2.5レベルポインタメーターがあり、直感的かつ明確で、障害点が完全に放電されているかどうかが一目瞭然で、放電プロセスがリアルタイムに反映されます。

★高圧側電圧測定

技術データ

パネル紹介

1. 安全アース: 計器シェルの帯電を防ぐために、計器シェルのアースは確実にアースに接続する必要があります。

2. 高電圧接地: 高電圧テールとも呼ばれ、高電圧の漏れや放電を防ぐために確実に接地する必要があります。接触不良による昇圧不良や機器内部部品の高電圧破壊、機器内部の漏液や放電による安全事故の原因となります。

3. サンプリング接地: パルスエネルギー蓄積コンデンサの負端子は高電圧なので、確実に接地する必要があります。ケーブル故障検査装置の高圧フラッシュオーバ状態で波形をサンプリングする際に使用します。 (高電圧フラッシュオーバーサンプリングを行わない場合でも、信頼性の高い接地が必要です)。

4. 放電ボタン：このボタンを押すとボールギャップに接触し、手動で放電します。 (各キーを押す時間は 1 秒を超えることはできません)。

5. 高電圧スタート ボタン: スタート ボタンのライトが点灯している場合は、電圧出力がゼロの位置にあることを意味します。ライト点灯時はスタートボタンが有効です。電源スイッチを入れてもスタートボタンのランプが点灯していない場合は、ランプが点灯するまで電圧調整ノブを反時計回りに回してください。ボタンのライトが点灯しているときにこのボタンを押すとデバイスが起動し、高電圧出力が生成されます。

6. 高電圧停止ボタン：試験終了時または異常発生時にこのボタンを押すと高電圧出力が遮断され、高電圧ランプが消灯し、内部の放電球の動作が停止します。ストップキーがオンの場合は高電圧出力あり、オフの場合は高電圧出力なしを意味します。

7. 過電流保護スイッチ: 押すと、過電流保護機能が開始されたことを意味します。ポップアップ表示されている場合は、機器が過電流保護を作動させたことを意味します。

8. 電圧調整: デバイスの電源を入れた後、最初にノブを回す必要があります。左回りに最後までスタートボタンを押し、時計回りに調整すると出力高電圧が小から大に増加し、反時計回りに調整すると出力高電圧が大から小に下がります。

9. 電源スイッチ：「I ギア」は AC220V 電源スイッチをオンにし、「0 ギア」はシステム電源をオフにします。

10.ヒューズホルダー：AC220V電源システムのヒューズを取り付ける場所です。

11. 電源ソケット: 機器の動作電源、AC 220V 接続ポート。

12. 時間設定：放電時間間隔を設定します。

13. 電流計: 高圧側の電流を表示します。

14. 電圧計: 高電圧出力電圧を示す kV メーター。

15. 高電圧出力 (EMP): 放電に影響を与える場合は、高電圧出力ラインを接続します。

16. 高電圧出力（DC）：DC耐圧の場合、高電圧出力ラインを接続します。

包装内容明細書

用途 - 地下ケーブルの障害箇所
