| 起源の場所: | 中国 |
| ブランド名: | XZH TEST |
| 証明: | CE/ ISO |
| モデル番号: | XHGG502A2 |
記述

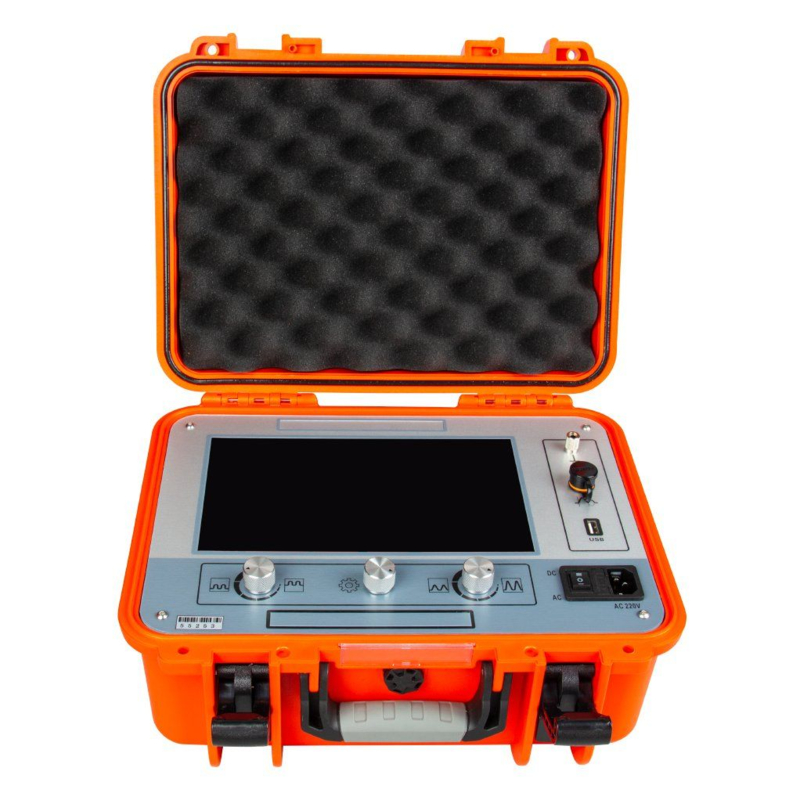

ケーブルの故障検査機は 工業用 10.1インチタッチ搭載のコンピュータ, シンプルな操作ソフトウェアインターフェース, 工業用集積回路とデバイスを採用しています組み込まれており,大容量リチウムイオン電池安定し,信頼性があり,使いやすい.
このケーブル欠陥検査器は,電源ケーブルの状態と欠陥距離を測定し分析するための特別な機器です.信号フィルタリングを達成するために現代電子技術とコンピュータ技術の組み合わせを使用しますケーブル速度測定,ケーブル長さ試験,ケーブル障害距離試験
このケーブル欠陥テストは,低抵抗,ショート回路,オープン回路,電源ケーブル,高周波同軸ケーブル,路灯ケーブルの断絶欠陥に適しています.異なる材質から作られた,異なる横切断と介質を持つ,埋もれたワイヤーネットワーク障害 テクニカルパラメータは"GB/T 182681 産業現場で使用される試験機器に対する反干渉要件", "DL/T 849.1-2019 電源機器の特殊テスト用の一般的技術条件 第1部分:ケーブル障害フラッシュテスト""JJF1042-2020"の標準要件"ケーブル障害検査用の校正仕様".
作業モード:TDR (低電圧パルス),高電圧フラッシュオーバー (ICE (インパルス電流) /デカイ)
特徴
• 10.1インチフルカラーTFTタッチディスプレイ
• 組み込みシステム,安全で安定しシンプルな表示と操作モード
• ケーブル波速,ケーブル長さ,欠陥距離をテストする機能
• 完全に自動的な連続サンプリング,常に波形を把握し,迅速かつ正確です.
• 自動試験範囲設定,自動波形分析,試験距離表示を備えています.
完全英語メニュー,タッチとコードボタンによる操作方法が2つあり,シンプルで迅速で信頼性があります.
低電圧パルス方法,高電圧フラッシュオーバー方法のテスト技術で装備され,波形表示はスムーズで解釈が簡単です.
• この機器は強力なデータ処理能力を持ち,ユーザが波形ファイルを管理し,アーカイブすることが便利です.
• 巨大なテスト波形貯蔵機能を持っています:現場でテストされた波形は,いつでも呼び戻し観察するために,中国語名付けによって指定された順序で,便利に装置に保存することができます.低電圧パルスと高電圧フラッシュオーバー波形と複数のパルスで8000以上の記録を記録できますUSB通信を使用して管理と分析のためのコンピュータソフトウェアにインポートすることができます.
•超高明度,LEDバックライトの明度は280nitに達し,解像度は1024*600で,直接太陽光にさらされる環境で動作するのに便利です.
テクニカル仕様
| 採取頻度 | 80メガHz |
| 低電圧パルス振幅 | 100V±15% |
| 範囲 | ≥65km |
| 試験音e | 300m/1km/5km/25km/65km |
| パルス幅 | 0.125US/0 だった50US/2 について50US/725US/10 だった0US |
| 最低解像度 | 0.1m |
| テスト・ブラインドエリア | ≤20m |
| 測定誤差 | ≤±(0.5%×L+1m),Lはケーブル長さ |
| 電源モード | AC110V~240V,50Hz/60Hzを充電する |
| 容量と重量 | L358mm × W284mm × H168mm -4.7kg |
| 労働条件 | 温度 -20°C~+65°C,相対湿度 90% 大気圧 750±30mmHg |
