| 起源の場所: | 中国 |
| ブランド名: | XZH TEST |
| 証明: | CE/ISO |
| モデル番号: | XHHV512-12L |

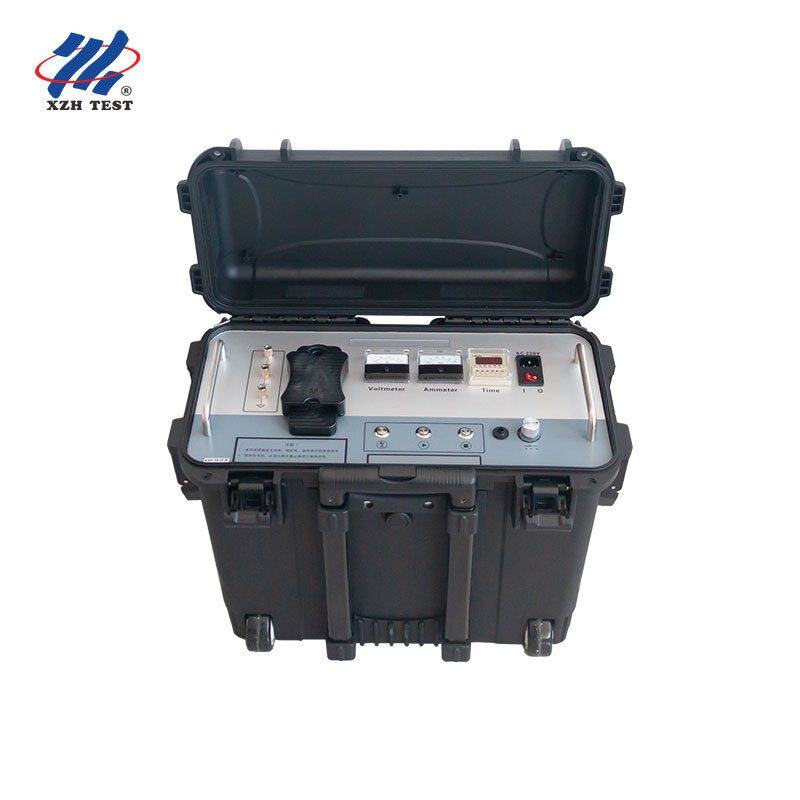

XHHV512-12L低電圧パルス発生器は、タイロッド式のポータブル統合デバイスであり、主に低電圧ケーブルの故障テスト中の衝撃放電に使用されます。パルス発生器は、人間化された操作モード、高精度専用高電圧電子部品、および高周波高電圧技術を採用しており、操作が簡単で、軽量で持ち運びが容易です。
| パラメータ | 値 |
|---|---|
| 衝撃高電圧 | 0〜12kV |
| 高電圧分圧 | 2.5レベル |
| 内蔵コンデンサ | 12μF |
| 出力電圧極性 | 負極性 |
| 衝撃電力 | 250W@ピーク |
| 動作モード | 選択可能または調整可能なインパルスレートとシングルショット |
| テストケーブル長 | 高電圧出力ライン：2m、アース線：3m、電源線：1.8m |
| DCモードでの最小出力電流 | 12kVで30mA |
| 過熱保護 | 65℃ |
| 過電流保護 | 8mA（3秒以上） |
| 電源 | AC220V±15%、50Hz±2Hz（60Hz） |
| 周囲温度 | -20〜+60℃ |
Q: 高電圧サージ発生器はケーブル故障検出でどのように機能しますか？
サージ発生器は、故障したケーブルに高エネルギーパルスを放電し、故障点で制御された高電圧アークを生成します。このアークは、音響信号（地上マイクロフォンで検出可能な大きな打撃音）と電磁パルス（誘導受信機で検出可能）の両方を生成します。音響信号と電磁信号の到達時間を組み合わせることで、オペレーターは音響磁気同期と呼ばれる技術を使用して、正確な故障位置を特定できます。
Q: 異なるケーブルタイプにはどの電圧範囲を選択すべきですか？
電圧選択は、一般的なガイドラインとしてケーブルの定格動作電圧に従います。低電圧ケーブル（1kVまで）には、8kVまたは12kVの範囲を使用します。中電圧配電ケーブル（6〜15kV）には、16kVの範囲が適切です。高電圧送電線（35kV以上）には、32kVの範囲を使用します。常にケーブルメーカーの最大試験電圧仕様を参照し、高電圧操作中はすべての安全クリアランスが維持されていることを確認してください。
Q: サージ発生器の操作中に遵守すべき安全上の注意は何ですか？
高電圧サージ発生器のテストには、厳格な安全プロトコルが必要です。接続前に、ケーブルが完全に電源オフされ、すべての電源から隔離されていることを常に確認してください。警告標識を設置して、テストゾーンの周囲に最低5メートルの安全区域を確立してください。すべての担当者は、アーク定格の衣類、HV絶縁手袋、誘電体オーバーシューズを含む適切なPPEを着用する必要があります。統合された安全機能（電源オフ時の自動放電、緊急停止、ゼロ電圧インターロック）は、追加の保護層を提供しますが、適切な安全手順に代わるものではありません。
Q: このユニットの複数のエネルギーレベル（ジュール）の利点は何ですか？
異なるエネルギーレベルは、異なる診断目的を果たします。低エネルギー設定（例：864J〜1024J）は、初期の故障確認や、過剰なエネルギーがケーブル損傷を悪化させる可能性のある高抵抗故障の特定に最適です。中程度のエネルギー（1225J〜2048J）は、ほとんどの通常の故障特定に最適な音響信号強度を提供します。高エネルギー（2450J以上）は、非常に長いケーブル、深い埋設シナリオ、または検出可能な音響シグネチャを生成するために強力なアーク生成を必要とする高インピーダンス故障のために予約されています。3段階の選択により、オペレーターはフィールド条件に合わせてエネルギー出力を調整できます。
Q: このサージ発生器にはどのような保証とサポートが含まれていますか？
製造上の欠陥に対する12ヶ月の標準保証と生涯技術サポート。CEおよびISO 9001:2015認証取得済み。各ユニットには、サージ発生器、HV出力ケーブル、アース線、放電ロッド、ユーザーマニュアル、および頑丈な輸送ケースが含まれています。オンサイト設置、試運転、オペレーター安全トレーニングはリクエストに応じて利用可能です。放電ギャップ、コンデンサ、HVダイオードなどのスペアパーツは、迅速な交換のために在庫があります。
