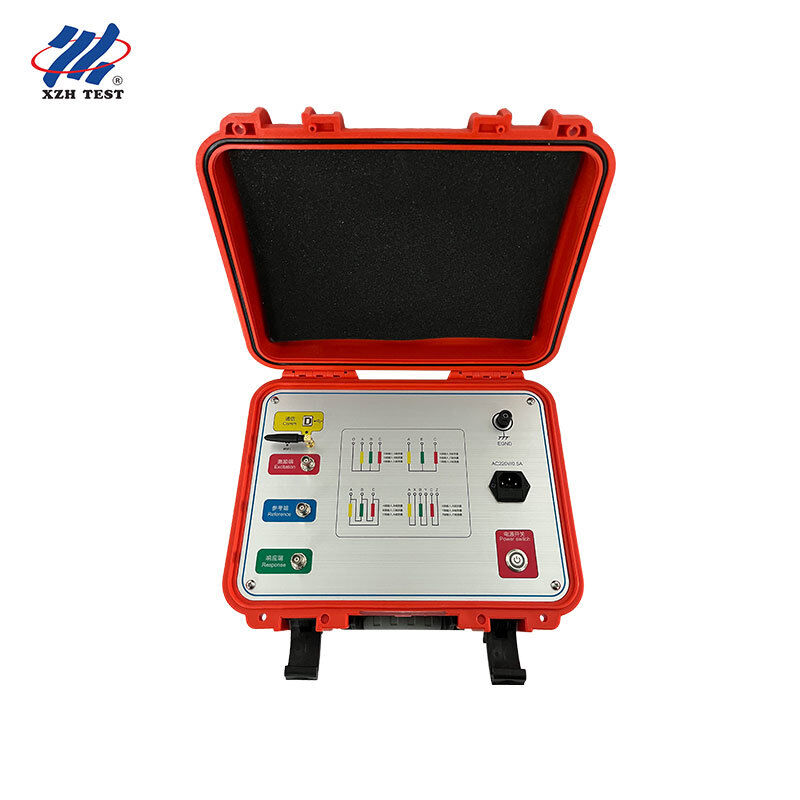

トランスフォーマーワイリング変形テスト FRA テクノロジー仕掛け XHBX1501

Name: トランスフォーマー ワイリング 変形 テスト FRA テクノロジー 仕掛け XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

製品詳細:

起源の場所:	中国
ブランド名:	XZH TEST
証明:	CE/ISO
モデル番号:	XHBX1501

詳細情報

起源の場所:

中国

ブランド名:

XZH TEST

証明:

CE/ISO

モデル番号:

XHBX1501

ハイライト:

High Light

ハイライト:

DDS 精密周波数掃描

工場ベース指紋設定

2チャネル 16 ビット A/D サンプリング

Trading Information

最小注文数量:

1個

価格:

交渉可能

パッケージの詳細:

木製の包装

受渡し時間:

5~8 営業日

支払条件:

t/t

供給の能力:

2000ユニット/年

製品の説明

ターゲットアプリケーション:製品出荷前に正確で追跡可能なFRAベースラインフィンガープリントを確立する必要がある変圧器製造ラインおよびQA/QC部門向けに特別に設計されています。フィールド診断機器とは異なり、XHBX1501は組み立て直後の巻線完全性の工場フロア検証に焦点を当てており、変圧器の30年以上の耐用年数全体にわたるすべての将来のフィールド測定と比較される権威ある参照データセットを作成します。

変圧器巻線変形テスター — FRAテクノロジー| XHBX1501

XHBX1501変圧器巻線変形テスターは、高度な周波数応答解析（FRA）テクノロジーを使用して、変圧器の内部巻線状態を正確に評価します。この機器は、さまざまな周波数領域にわたる特性パラメータを測定することにより、巻線応答の変化を定量化して変形度を決定し、変圧器のメンテナンスまたは修理が必要かどうかを正確に評価できるようにします。工場フロア機器として、変圧器のライフサイクル全体の診断戦略を固定するゴールデンリファレンスFRAフィンガープリントを確立します。

XHBX1501

生産品質保証のための主な機能

工場ベースライン確立:出荷前に新しく製造された各変圧器巻線の正確な周波数応答フィンガープリントを作成します。これは、将来のすべてのフィールド比較、保証請求、および障害調査のための権威ある参照データセットです。
DDSデジタル周波数スイープ:高精度な直接デジタル合成技術により、100Hz～2MHzの全範囲で正確な障害診断が可能になり、生産テスト中に巻線のねじれ、膨らみ、変位、傾き、ターン間短絡、相間接触障害を検出します。
デュアルチャンネル16ビットA/Dサンプリング:振幅と位相応答データの両方の高速同期デュアルチャンネルキャプチャにより、工場フロアでのラボグレードの測定忠実度を保証します。
デュアル比較機能:水平比較（A-B-C位相対称性検証）により、3つの位相すべてが製造公差を満たしていることを確認します。縦方向比較により、将来のフィールド技術者はサービス測定を工場ベースラインに重ね合わせることができ、早期の劣化検出が可能になります。
デュアルスイープモード:線形およびセグメント化された周波数スイープと線形または対数インデックス作成 — 特定の変圧器設計および顧客仕様要件に一致する柔軟な構成。
自動レポート生成:テストデータ、比較曲線、および合格/不合格の診断結論をフォーマットされたWordドキュメントにコンパイルします。工場テストレポート、顧客納品ドキュメント、およびQAトレーサビリティレコードに直接添付できます。
DL/T911-2004準拠:電力業界標準への完全準拠により、工場テスト結果が電力会社顧客、第三者検査官、および規制当局に受け入れられることを保証します。

技術仕様

スイープ周波数範囲	100Hz～2MHz
振幅測定範囲	-100dB～20dB
スキャン周波数精度	0.005%
信号出力インピーダンス	50Ω
信号入力インピーダンス	1MΩ
信号出力振幅	±10Vピーク（ソフトウェア調整可能）
A/Dサンプリング	デュアルチャンネル16ビット高速
テスト速度	1～2分/位相巻線
通信	USB + オプションのBluetooth
寸法	310×400×330 mm（アルミニウムケース）
準拠標準	DL/T911-2004

よくある質問

Q1: 変圧器ライフサイクル管理において、工場ベースラインフィンガープリントの確立が不可欠なのはなぜですか？

工場FRAベースラインは、変圧器のサービスライフ全体において最も重要な参照データセットです。これがないと、インシデント後またはメンテナンス後のFRA測定値を比較するフィールド技術者は、権威ある「製造時」の署名を参照できず、すべてのユニットに共通する徐々に進行する劣化をマスクする可能性のある姉妹ユニットの比較に頼らざるを得なくなります。XHBX1501は、巻線ジオメトリが正しいことがわかっている製造時にこのゴールデンフィンガープリントを作成し、保証請求、輸送後の検証、および将来の数十年間の診断比較のための反論の余地のない参照を提供します。これは、110kVを超える変圧器の多くの電力会社調達仕様で標準的な要件です。

Q2: 工場テストワークフローは、既存の生産QAプロセスとどのように統合されますか？

XHBX1501は、変圧器生産テストへのシームレスな統合のために設計されています。1～2分/位相のテスト速度で、完全な3相ベースライン測定は、既存の工場テストシーケンスに最小限の時間しか追加しません。自動Wordレポート機能は、すべての周波数応答曲線、位相比較データ、および合格/不合格の結論を含むフォーマットされたドキュメントを生成し、変圧器の工場受け入れテスト（FAT）ドキュメントパッケージに直接添付できます。USBおよびオプションのBluetooth接続により、手動転記なしで工場QAデータベースおよび顧客納品リポジトリへのデータ転送が可能になります。

Q3: 生産テスト中に検出できる巻線欠陥の種類は何ですか？

XHBX1501は、生産中に4つの主要な巻線異常カテゴリを特定します。（1）巻線のねじれと膨らみ — 不均一なコイルクランプまたは巻線張力の問題による半径方向の変形。（2）コイルの変位と傾き — 変圧器が出荷される前に検出可能な軸方向のずれ。（3）ターン間短絡変形 — 組み立て中の絶縁損傷の証拠。（4）相間接触障害。これらの欠陥を工場で検出することにより、高価なフィールド障害や保証請求を防ぐことができます。また、DDS高精度スイープ技術により、わずかな異常でもベースラインフィンガープリントにキャプチャされます。

Q4: 工場ベースラインデータはエンド顧客にどのように転送されるべきですか？

XHBX1501は、複数のデータ引き渡し方法をサポートしています。（1）自動Wordドキュメント生成 — FATドキュメントパッケージに含める準備ができたフォーマットされたレポート。（2）USBマスストレージエクスポート — 顧客に提供される分析ソフトウェアと互換性のある生データファイル。（3）工場QA管理システムとの統合のためのUSB経由の直接PC接続。顧客には、即時参照用のフォーマットされたPDF/Wordレポートと、独自のFRA分析ソフトウェアを使用した将来の縦方向比較用の生データファイルの両方を提供することをお勧めします。DL/T911-2004準拠フォーマットは、標準的な電力会社診断プラットフォームとの相互運用性を保証します。

Q5: ベースラインフィンガープリントは、設置サイトへの輸送後の巻線完全性を検証できますか？

もちろんです。そして、これは工場ベースラインの最も価値のあるアプリケーションの1つです。変圧器が設置サイトに輸送された後、互換性のある機器を使用して簡単なFRA測定を行い、工場ベースラインと比較して、輸送および取り扱い中に巻線変形が発生しなかったことを確認できます。縦方向比較機能は、オンサイト測定を工場参照曲線に直接重ね合わせ、偏差を即座に強調します。これは、輸送による巻線変位が既知の障害モードである長距離または困難な地形を輸送される大型電力変圧器にとって特に重要です。コミッショニング前にこのような損傷を特定することで、運用中の壊滅的な障害を防ぎ、輸送保険請求を効率的に解決できます。
