トランスフォーマーワイリング変形テスト FRA テクノロジー仕掛け XHBX1501

Name: トランスフォーマー ワイリング 変形 テスト FRA テクノロジー 仕掛け XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

製品詳細:

起源の場所:	Xi'an、Shaanxi、中国
ブランド名:	XZH TEST
証明:	CE/ISO
モデル番号:	XHBX1501

詳細情報

起源の場所:

Xi'an、Shaanxi、中国

ブランド名:

XZH TEST

証明:

CE/ISO

モデル番号:

XHBX1501

ハイライト:

High Light

ハイライト:

DDS 高速周波数掃描

16 ビット A/D 双チャネルサンプル

DL/T911-2004 標準に準拠する

Trading Information

最小注文数量:

1個

価格:

交渉可能

パッケージの詳細:

木製の包装

受渡し時間:

5~8 営業日

支払条件:

t/t

供給の能力:

2000ユニット/年

製品の説明

🎯 対象アプリケーション:変圧器のフォレンジック故障解析チーム、事故後の調査エンジニア、および科学的に厳密な巻線状態の証拠を必要とする保険損失評価専門家向けに特化しています。日常的なメンテナンステスターとは異なり、XHBX1501は、二重比較分析（水平A-B-C相+縦方向の事前/事後トレンド）、権威あるレポート作成のためのDL/T911-2004準拠、および自動Word文書生成を重視しており、保証請求、保険評価、および故障根本原因特定のための法廷提出可能な診断結果を提供します。

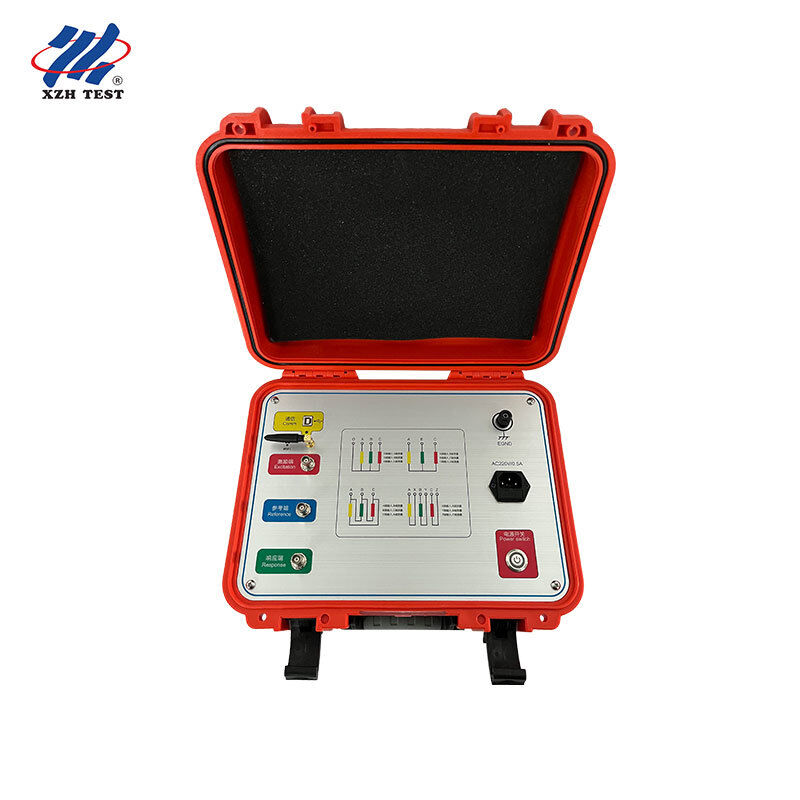

XHBX1501 変圧器巻線変形テスター — FRAテクノロジー

XHBX1501変圧器巻線変形テスターは、高度な周波数応答解析（FRA）テクノロジーを使用して、変圧器の内部故障を正確に診断します。この機器は、異なる周波数領域にわたる変圧器巻線の特性パラメータを測定することにより、応答の変化を定量化して巻線変形の深刻度を判断します。このシステムは、変圧器のメンテナンスまたはオーバーホールが必要かどうかを評価するための明確な診断データを提供し、故障調査および保険評価に必要な証拠の厳密性を提供します。

XHBX1501

診断技術

XHBX1501は、DDS（ダイレクトデジタルシンセシス）高速周波数スイープ技術を採用し、100Hz〜2MHzのスイープ範囲で正確な故障診断を行います。高速デュアルチャンネル16ビットA/Dサンプリングシステムは、振幅と位相応答データを同時にキャプチャし、以下の特定を可能にします:

巻線のねじれおよび膨張変形
コイルの変位および傾き
ターン間短絡変形
相間接触短絡故障

主な特徴

デュアルスイープモード:リニア周波数スイープおよびセグメントスイープ測定システムは、異なる変圧器サイズと調査目的に最適化された柔軟なテスト構成を提供します。
柔軟な周波数インデックス:特定の診断要件と規格準拠のニーズに合わせて、リニアおよびログ周波数インデックスの両方をサポートします。
デュアル比較分析:水平比較は、A-B-C相の類似性を評価して非対称な変形パターンを特定します。縦方向比較は、現在の測定値と過去のベースラインデータを重ね合わせ、経時的な進行性劣化を検出します。
高速マイクロプロセッサ:オンボード処理との優れた統合により、1〜2分/相のテスト速度を実現し、単一の現場訪問で包括的な三相分析を可能にします。
デュアル通信:PCへの直接接続用のUSBポートと、危険またはアクセス困難な変圧器設置でのリモート操作およびデータ転送用のオプションのワイヤレスBluetooth。
自動レポート生成:ソフトウェアは、テストデータ、比較曲線、および診断結果をフォーマットされたWord文書に自動的にコンパイルします。これは、故障調査レポート、保険請求提出、および保証文書に含める準備ができています。
DL/T911-2004準拠:電力変圧器の周波数応答解析に関する中国電力業界規格に完全に準拠しており、診断結果の規制上の受容性を保証します。

技術仕様

スイープ周波数範囲	100Hz〜2MHz
振幅測定範囲	-100dB〜20dB
スキャン周波数精度	0.005%
信号出力インピーダンス	50Ω
信号入力インピーダンス	1MΩ
信号出力振幅	±10Vピーク（ソフトウェア調整可能）
A/Dサンプリング	デュアルチャンネル16ビット高速
テスト速度	1〜2分/相巻線
通信	USB + オプションのワイヤレスBluetooth
寸法	310×400×330 mm（アルミニウムケース）
準拠規格	DL/T911-2004

トランスフォーマーワイリング変形テスト FRA テクノロジー仕掛け XHBX1501

よくある質問

Q1: FRAベースの巻線変形テストは、フォレンジック故障調査をどのようにサポートしますか？

周波数応答解析は、各変圧器巻線のユニークな電気的フィンガープリントを作成します。短絡力、輸送中の損傷、または製造上の欠陥による故障イベントの後、XHBX1501は事故後の周波数応答をベースラインまたは姉妹ユニットの曲線と比較して、どの巻線が変形したか、変位の深刻度、および損傷パターンが主張された故障メカニズムと一致しているかどうかを特定します。デュアル比較方法（水平A-B-C相+縦方向の事前/事後）は、根本原因分析、保険請求の裏付け、および保証紛争解決に適した客観的で定量化可能な証拠を提供します。

Q2: XHBX1501はどのような種類の巻線欠陥を特定できますか？

DDS高速周波数スイープ技術は、4つの主要な変形カテゴリを検出します：（1）巻線のねじれおよび膨張—スルーフォルトイベント中の電磁力によって一般的に引き起こされる放射状変形。（2）コイルの変位および傾き—輸送中の衝撃または地震イベントによってしばしば生じる軸方向の動き。（3）ターン間短絡変形—隣接するターン間の局所的な絶縁破壊。（4）相間接触短絡。各欠陥タイプは、分析ソフトウェアが既知の故障パターンと相関させて迅速な診断を行うための、独特の周波数応答シグネチャを生成します。

Q3: 機器によって生成されたテストレポートは、保険または保証請求の証拠として使用できますか？

はい。XHBX1501は、電力変圧器の周波数応答解析に関する中国電力業界規格であるDL/T911-2004に完全に準拠しています。自動Wordレポート生成機能は、生データ、周波数応答曲線、水平および縦方向の比較オーバーレイ、および診断結果を単一のフォーマットされた文書にコンパイルします。適切な連鎖管理文書および校正記録と組み合わせることで、これらのレポートは、保険査定人、保証管理者、および仲裁パネルによって変圧器故障請求のために受け入れられる科学的に防御可能な証拠を提供します。

Q4: 水平比較分析と縦方向比較分析の違いは何ですか？

水平比較は、同じ変圧器の3つの相（A、B、C）間の周波数応答の類似性を評価します。3つの相すべてが同一の設計および製造特性を共有しているため、1つの相の応答曲線における顕著な偏差は、その特定の巻線における局所的な変形を示します。縦方向比較は、現在の測定値と、同じ変圧器の過去のベースラインデータ（通常は工場テスト記録または以前のフィールド測定値）を重ね合わせます。縦方向比較における進行性の偏差は、経時的な巻線の徐々な劣化を示し、突然の変化はイベント駆動型の損傷を示唆します。両方の方法を一緒に使用することで、最も包括的な診断画像が得られます。

Q5: フィールドおよびラボでの使用にはどのような接続オプションがありますか？

XHBX1501は、デュアル通信インターフェイスを提供します。分析ソフトウェアを実行するWindowsベースのラップトップまたはタブレットへの直接接続用の標準USBポートと、リモート操作用のオプションのワイヤレスBluetoothです。Bluetooth接続は、調査対象の変圧器がアクセス制限区域、高所、または活電機器の近くにある可能性がある変電所環境で特に価値があります。これにより、オペレーターは安全な距離から測定を制御し、開閉所の長い通信ケーブルを実行することなくデータをレビューできます。
