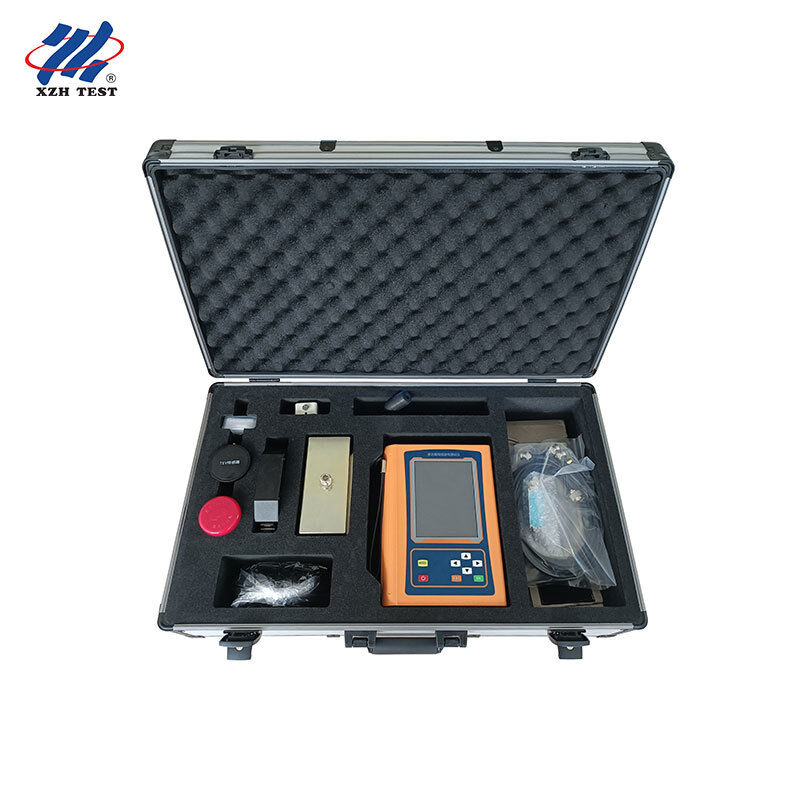

絶縁診断用多機能部分放電試験器| XHJF801B

Name: 絶縁診断用多機能部分放電試験器| XHJF801B
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJF801B
Price: 4,115.00 USD
Availability: InStock

製品詳細:

起源の場所:	中国
ブランド名:	XZH TEST
証明:	CE/ISO
モデル番号:	XHJF801B

詳細情報

起源の場所:

中国

ブランド名:

XZH TEST

証明:

CE/ISO

モデル番号:

XHJF801B

ハイライト:

High Light

ハイライト:

絶縁診断テスター

変圧器部分放電試験器

XHJF801B 工場試験

Trading Information

最小注文数量:

1個

価格:

交渉可能

パッケージの詳細:

木製の包装

受渡し時間:

5~8 営業日

支払条件:

t/t

供給の能力:

年間1000台

製品の説明

XHJF801Bは、工場および実験室環境での絶縁診断のために構築された多機能部分放電（PD）テスターです。接触超音波（AE）、超高周波（UHF）、高周波（HF）、および過渡地絡電圧（TEV）検出とPRPD/PRPS位相分解解析を組み合わせることで、変圧器および開閉装置メーカー、第三者試験機関、および研究機関に、工場受入試験、タイプ試験、および長期絶縁状態評価のための精密なツールを提供します。

対象読者

メーカー、研究所、試験機関向けに設計:

工場受入試験およびタイプ試験を実施する変圧器、開閉装置、GISメーカー
絶縁診断のための第三者試験機関および研究機関
絶縁の経年劣化と欠陥を評価する電力機器品質検査チーム

主な機能

絶縁の包括的な分析のための4つの検出チャネル：AE超音波、UHF、HF、TEV
正確な放電源特定のためのPRPDおよびPRPS位相分解解析
接触超音波はSF6（20〜80kHz）および油入（80〜200kHz）機器をカバー
すべてのセンサーで0.1dBの高分解能により、再現性の高い測定データを提供
試験レポートのためのデータ保存、表示、削除、波形記録
色分けされた振幅表示を備えたマルチレベルアラームしきい値
大容量リチウムバッテリーとコンパクトな1.35kgメインフレームにより、柔軟な試験セットアップが可能
将来の機能拡張と統合をサポートするLinux組み込みOS

応用

変圧器、開閉装置、GISの工場受入試験（FAT）
実験室での絶縁欠陥の位置特定およびタイプ試験
SF6ガス絶縁および油入電力機器の診断
研究機関向けの長期絶縁経年劣化評価

技術仕様

センサー/パラメータ	仕様
非接触超音波（AA）	中心40kHz ±1kHz; 範囲 -7〜68dBuV; 分解能 0.1dB
接触超音波（AE）	20〜80kHz（SF6）/ 80〜200kHz（油）; ダイナミック60dB; 分解能 0.1dB
過渡地絡電圧（TEV）	3MHz〜100MHz; 範囲 0〜60dBmV; 分解能 0.1dB
超高周波（UHF）	300MHz〜1500MHz; 範囲 -70〜-10dBm; 分解能 0.1dBm
高周波（HF）	0.3MHz〜30MHz; 範囲 0〜70dB; 利得 -30〜20dB; 50Ω入力
動作環境	-20℃〜50℃; 湿度 0〜85%
ディスプレイ	5.6インチカラーTFT LCD、480×640
寸法/重量	230×170×48mm; 1.35kg
バッテリー寿命	約6時間（大容量リチウムバッテリー）

よくある質問

XHJF801Bは変圧器の工場受入試験に使用できますか？

はい。接触超音波（AE）チャネルは油入機器用に80〜200kHzをカバーし、HFチャネル（0.3〜30MHz）は接地リード上の放電を測定するため、変圧器のFATおよび絶縁診断に適しています。

診断レポート用のPRPD/PRPS解析をサポートしていますか？

はい。本器は位相線形、PRPD、PRPS解析ウィンドウを提供し、明確な放電源特定を可能にし、専門的な絶縁診断レポートをサポートします。

測定の分解能と精度はどのくらいですか？

すべての検出チャネルは0.1dB（UHFの場合は0.1dBm）の分解能を提供し、線形誤差は±20%未満であるため、再現性の高い高精度な測定データが保証されます。

異なる機器タイプに対してどの周波数帯域をカバーしていますか？

AE: 20〜80kHz（SF6）および80〜200kHz（油入）; UHF: 300MHz〜1500MHz; HF: 0.3MHz〜30MHz; TEV: 3MHz〜100MHz。GIS、変圧器、開閉装置、ケーブルをカバーします。

第三者試験レポートのためにデータをエクスポートできますか？

はい。試験データと波形記録はUSBドライブ（FAT32）に保存およびエクスポートでき、工場試験レポートや第三者認証ドキュメントへの容易な統合を可能にします。
