| 起源の場所: | シアン,山西,中国 |
| ブランド名: | XZH TEST |
| 証明: | CE, ISO |
| モデル番号: | XHDD503E |
| 型番 | XHDD503E |
| 用途 | ネットワークケーブルテスター、オーディオケーブルテスター、同軸ケーブルテスター、デジタルケーブルテスター |
| 電源 | 電気 |
| 色 | 黒 |
| フィルター | 200Hz～1600Hz オプション |
| 出力ゲイン | 16段階 (0～112dB) |
| 音響磁気位置決め精度 | 0.2m未満 |
| ステップ電圧位置決め精度 | 0.5m未満 |
| パス識別精度 | 0.5m未満 |
| 輸送パッケージ | 木製ケース |
| 商標 | XZH TEST |
| 原産地 | 中国 |
| HSコード | 9031809090 |
| 供給能力 | 2000PCS/年 |
| 保証 | 12ヶ月 |

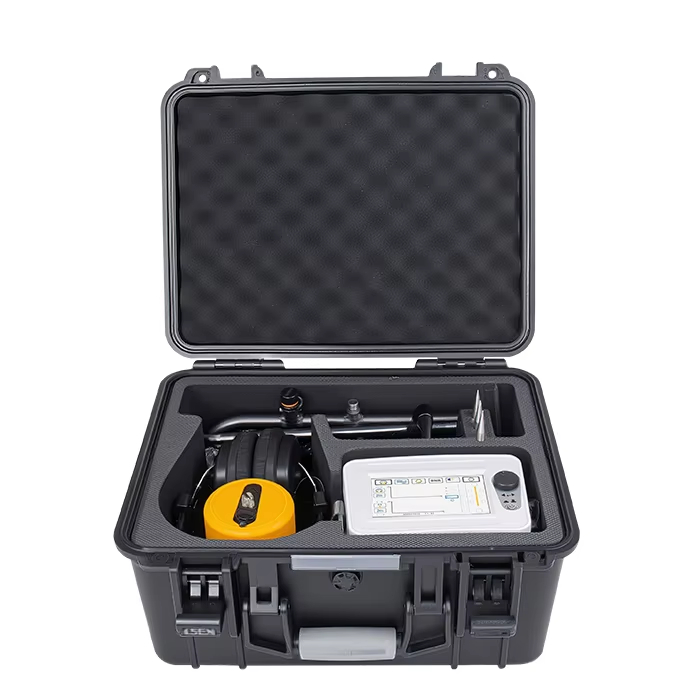

ケーブル故障ロケーターは、振動ピックアップと電磁誘導の原理を使用して、ケーブル故障点の具体的な位置を特定します。高電圧パルス発生器が故障点でフラッシュオーバー放電を引き起こし、その結果生じる振動波、音波、電磁波を、機器の特殊プローブで検出し、正確な故障位置を特定します。
フィルターパラメータ: 全パス：100Hz～1600Hz、ローパス：100Hz～300Hz、Qualcomm：160Hz～1600Hz、バンドパス：200Hz～600Hz
チャンネルゲイン: 8段階調整可能
磁気チャンネルゲイン: 8段階調整可能
ステップ電圧ゲイン: 8段階調整可能
出力ゲイン: 16段階 (0～112db)
出力インピーダンス: 350Ω
音響磁気位置決め精度: ≤0.1m
ステップ電圧位置決め精度: ≤0.5m
パス識別精度: ≤0.5m
表示制御方法: 5インチ高輝度タッチスクリーン
電源: 4*18650標準リチウム電池
スタンバイ時間: 8時間以上
寸法: 428L×350W×230H (mm)
重量: 7kg
動作条件: -25～65℃; 相対湿度 ≤90%
1. 音響磁気同期法: 従来の音響測定と電磁信号検出を組み合わせ、信号間の時間差を測定することにより、正確な故障位置を特定します。
2. 純音法: 高電圧インパルスを使用して故障点で放電音を発生させ、敏感な音響センサーで検出して正確な位置を特定します。
3. 純磁気法: 誘導コイルを介してパルス信号を検出し、ケーブルパスと故障位置を特定します。
4. Aフレーム法: 電位差測定を使用して、電界特性の変化を検出することにより、埋設ケーブルの地絡を特定します。
Aフレームは接続時に自動的にテストモードに入ります。赤と緑のインジケーターは、故障点に近づくにつれて信号強度の変化を示し、最大偏向は故障位置の約5メートル前後に発生します。
