| 起源の場所: | シアン,山西,中国 |
| ブランド名: | XZH TEST |
| 証明: | CE, ISO |
| モデル番号: | XHDD503E |
高度な検出技術により、さまざまなケーブルタイプの障害点を迅速かつ正確に特定します。
| 属性 | 値 |
|---|---|
| 型番 | XHDD503E |
| 用途 | ネットワークケーブルテスター、オーディオケーブルテスター、同軸ケーブルテスター、デジタルケーブルテスター |
| 電源 | 電気 |
| フィルター | 200Hz～1600Hz オプション |
| 出力ゲイン | 16段階（0～112dB） |
| 音響磁気位置決め精度 | 0.2m未満 |
| ステップ電圧位置決め精度 | 0.5m未満 |
| パス識別精度 | 0.5m未満 |
| 保証 | 12ヶ月 |

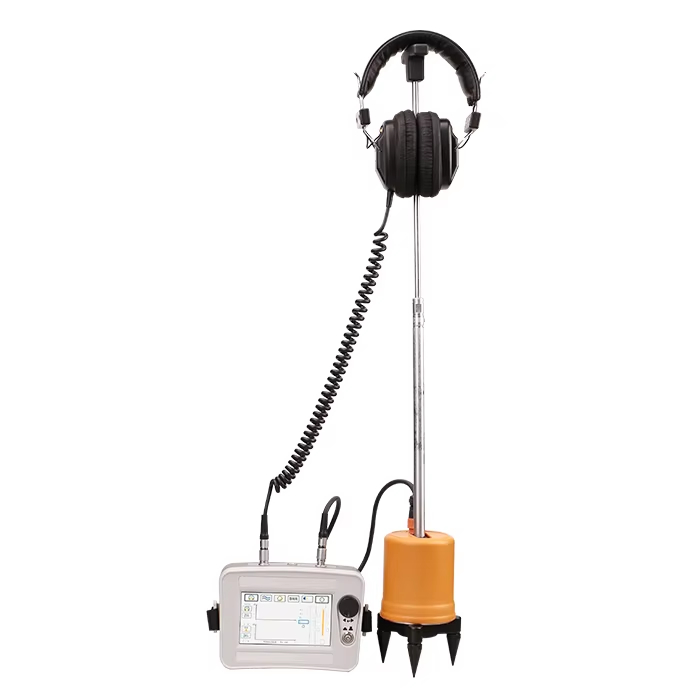

ケーブル障害ロケーターは、振動ピックアップと電磁誘導の原理を使用して、ケーブルの障害を正確に特定します。高電圧パルス発生器は、障害点でフラッシュオーバー放電を発生させ、その結果生じる振動波、音波、電磁波を、機器の特殊なプローブで検出します。
この機器は、電力ケーブル、高周波同軸ケーブル、街路灯ケーブル、地中埋設電線など、低抵抗、短絡、断線、高抵抗漏れ、高抵抗フラッシュオーバー障害など、さまざまな障害の特定に適しています。
| フィルターパラメータ | 全パス：100Hz～1600Hz ローパス：100Hz～300Hz Qualcomm：160Hz～1600Hz バンドパス：200Hz～600Hz |
| チャンネルゲイン | 8段階調整可能 |
| 磁気チャンネルゲイン | 8段階調整可能 |
| ステップ電圧ゲイン | 8段階調整可能 |
| 出力インピーダンス | 350Ω |
| 音響磁気位置決め精度 | ≤0.1m |
| 電源 | 4*18650標準リチウム電池 |
| 待機時間 | 8時間以上 |
| 寸法 | 428L×350W×230H |
| 重量 | 7kg |
| 動作環境 | -25～65℃; 相対湿度：≤90% |
1. 音響磁気同期法：従来の音響測定と電磁信号検出を組み合わせ、信号間の時間差を測定することにより、正確な障害位置を特定します。
2. 純音響法：音響振動センサーを使用して音響信号を電気信号に変換し、ヘッドホンまたはディスプレイを介して障害点を特定します。
3. 純磁気法：誘導コイルで検出されたパルス信号特性を通じて、ケーブルパスと障害位置を特定します。
4. Aフレーム法：電位差測定を利用して、電界解析を通じて地中埋設ケーブルの地絡を特定します。
