キャベルの故障検出器
>

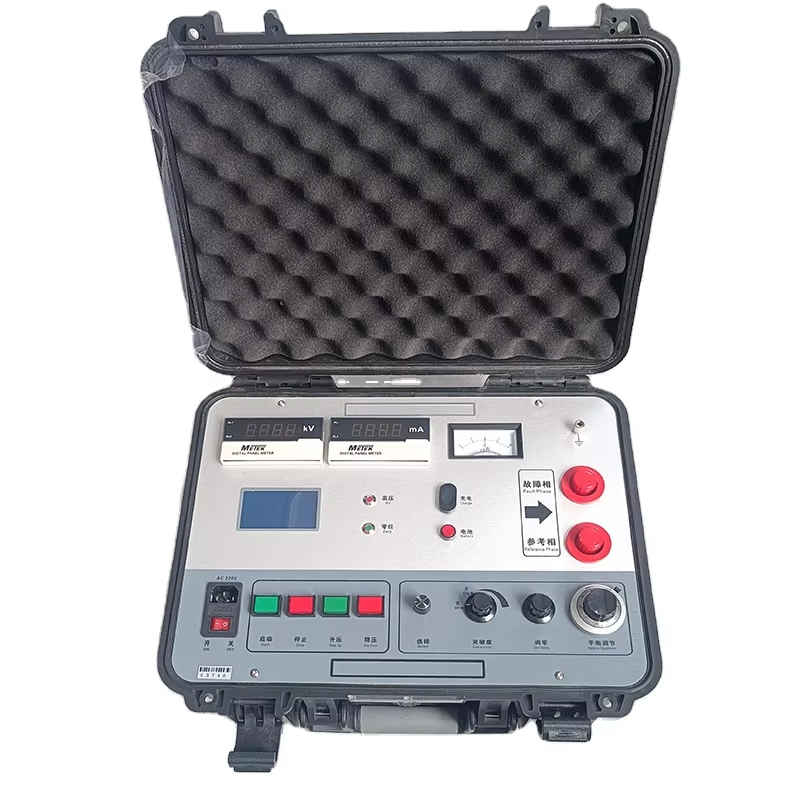

10kV~500kVケーブル用ケーブル外被故障位置測定器セット

10kV~500kVケーブル用ケーブル外被故障位置測定器セット

製品詳細:
起源の場所: 中国
ブランド名: XZH TEST
証明: CE/ISO
モデル番号: XHHG521A
詳細情報
起源の場所:
中国
ブランド名:
XZH TEST
証明:
CE/ISO
モデル番号:
XHHG521A
ハイライト:

High Light

ハイライト:

10kVから500kVのケーブルの故障検出器

,

キャベルのシート欠陥検出器

,

高電圧ケーブルロケータセット

Trading Information
最小注文数量:
1個
パッケージの詳細:
木製の包装
受渡し時間:
5~8 営業日
支払条件:
t/t
供給の能力:
2000ユニット/年
製品の説明
ケーブル外被故障探知器セット
MURRAYブリッジ/ステップ電圧およびクランプ電流によるケーブル外被故障の検出
ケーブル外被故障探知器セットは、10kV~500kVの単心および三心高電圧・超高電圧ケーブルの外被における地絡故障や過大な漏洩電流などの隠れた危険を迅速かつ正確に特定します。このシステムは、高密度ポリエチレンおよびポリ塩化ビニルケーブル外被に対する5kV~10kV、1分間のDC耐電圧試験も実行できます。
主な用途
10kV~500kV単心および三心高電圧ケーブルシステムの保守に不可欠
超高電圧ケーブルエンジニアリング会社にとって重要なツール
電力伝送および変電エンジニアリング業務にとって価値ある資産
XHHG521A モデルの特徴
MURRAYブリッジ原理に基づき設計されたXHHG521Aは、低絶縁抵抗値の欠陥を含む、さまざまな電線およびケーブルの破壊点を特定します。システムは以下の機能を備えています。
高電圧定電流源(電気電圧調整器およびR型変圧器付き)
ボタン制御による電圧調整(無負荷電圧7500V、短絡電流100mA)
高感度アンプおよび検流計(平衡指示用)
ポータブル保護ボックスに統合された高電圧源とブリッジ
ワンタッチ操作による自動故障距離計算
四端子抵抗測定によるリード抵抗誤差の排除
技術仕様
パラメータ 値
無負荷電圧 ≥7500V
短絡電流 ≥100mA(平衡調整には5~40mAを推奨)
測位精度 ±(0.2%*L±1)m
重量 25kg
電源 AC 220V (±10%), 50Hz±1Hz; 内蔵8.4Vバッテリー
Technical Diagram of Cable Fault Locator
