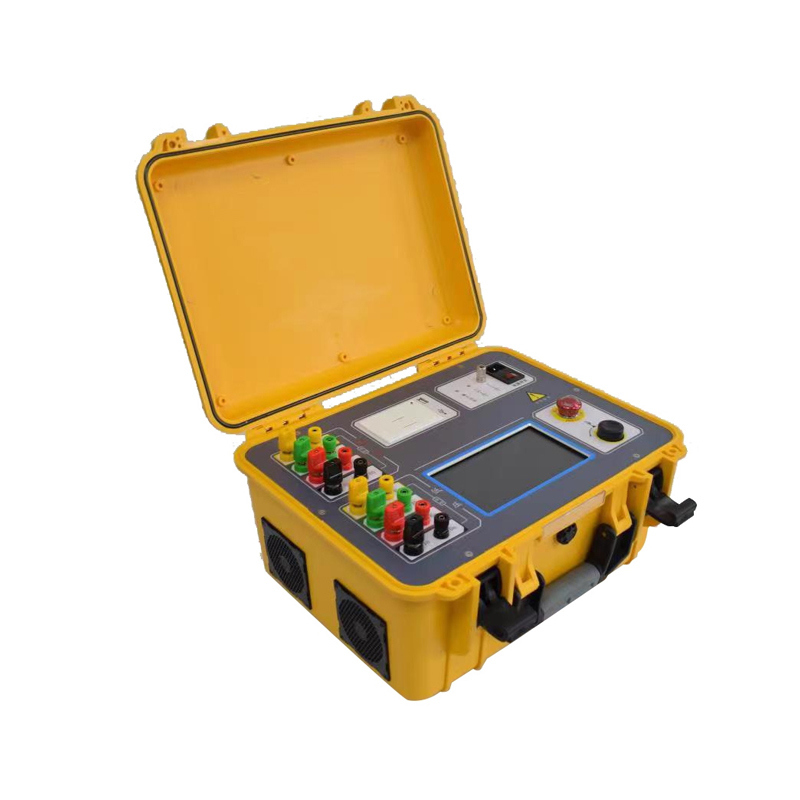

トランスフォーマーテスト三相直流抵抗テスト 20A 25kΩ Yn Y デルタ巻き込み XHZ1320AX

Name: トランスフォーマー テスト 三相直流抵抗 テスト 20A 25kΩ Yn Y デルタ 巻き込み XHZ1320AX
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1320AX
Price: 4,115.00 USD
Availability: InStock

製品詳細:

起源の場所:	中国
ブランド名:	XZH TEST
証明:	CE/ISO
モデル番号:	XHZ1320AX

詳細情報

起源の場所:

中国

ブランド名:

XZH TEST

証明:

CE/ISO

モデル番号:

XHZ1320AX

型番:

XHZ1320AX

出力電流:

単相: 20A、10A、5A、1A、0.1A、10mA、<1mA;三相：10A+10A、5A+5A、1A+1A、0.1A+0.1A

測定範囲:

単相: 0.5mΩ~25kΩ (ギアによる);三相：0.5mΩ～80Ω（ギアによる）

正確さ:

±(読取値×0.2%+2桁)

巻線の種類:

Yn、Y、デルタ;不平衡率計算による三相同時試験

安定判定:

5秒、15秒、30秒以内の抵抗変化率の自動計算

画面:

7 インチ工業用トゥルーカラー静電容量式タッチスクリーン (1024×600)、タッチ + ジョグダイヤルデュアル操作

データストレージ:

200 グループ内蔵。 USB ディスク (FAT/FAT32) マスストレージ

プリンター:

組み込みのサーマルプリンター

保護:

380V の誤接続、逆起電力、断線、停電、接地不良

電源:

AC220V±10%、50/60Hz

動作温度:

-10℃〜50℃

相対湿度:

<90%、結露なし

寸法:

400×315×223mm

重さ:

9kg

ハイライト:

High Light

ハイライト:

三相直流抵抗計

変圧器巻線抵抗計

DCオムメーター 20A

Trading Information

最小注文数量:

1ユニット

価格:

交渉可能

パッケージの詳細:

木製のパッケージ

受渡し時間:

5~8営業日

支払条件:

T/T

供給の能力:

2000ユニット/年

製品の説明

三相直流电阻测试仪| XHZ1320AX

XHZ1320AX三相直流电阻测试仪是为变压器直流电阻测量而开发的下一代快速测试仪器。该新一代快速测试设备集成了饱和磁路法、三相测试（Yn、Y和Delta绕组）和内置退磁功能，非常适合高速、高精度、宽测量范围的大功率变压器直流电阻测量。所有测试导线连接后，无需重新调整导线即可完成所有直流电阻测试项目。

应用与目标受众： 专为变压器制造商（半成品和成品交货检验）、发电和供电公用事业（预防性维护测试）、变电站调试团队（安装和移交验收测试）、第三方电气测试机构以及铁路、矿山和冶金行业的工业工厂设计，这些行业需要对大功率变压器进行快速直流绕组电阻验证。

主要规格

输出电流	单相：20A、10A、5A、1A、0.1A、10mA、<1mA 三相：10A+10A、5A+5A、1A+1A、0.1A+0.1A
测量范围（单相）	20A档：0.5mΩ~1Ω；10A档：1.0mΩ~2Ω；5A档：10mΩ~4Ω；1A档：0.1Ω~20Ω；0.1A档：2.0Ω~200Ω；10mA档：50Ω~2kΩ；<1mA档：500Ω~25kΩ
测量范围（三相）	10A+10A：0.5mΩ~0.8Ω；5A+5A：10mΩ~1.6Ω；1A+1A：0.1Ω~8.0Ω；0.1A+0.1A：2.0Ω~80Ω
精度	±(读数×0.2%+2位数字)
绕组测试模式	Yn、Y和Delta（三角形）绕组；三相同时测试并计算不平衡率
稳定性判断	自动计算5秒、15秒和30秒内的电阻变化率，防止数据误读
显示	7英寸工业真彩电容触摸屏（1024×600）；全触摸控制或旋钮操作双模式
数据存储	内置200组存储；通过USB磁盘（FAT/FAT32）进行海量数据存储
打印机	内置热敏打印机，用于打印测试报告
保护	380V误接、反电动势、断线、断电和接地不良保护
电源	AC220V±10%，50/60Hz
工作温度	-10℃~50℃
相对湿度	<90%，无冷凝
尺寸	400×315×223mm
重量	9kg

高级功能

Yn型、Y型和Delta型绕组以相同方式测试为三相，并自动计算不平衡率
最大输出电流20A，测量范围高达25kΩ，几乎涵盖所有现场和非现场测试需求
集成饱和磁路法和退磁功能，实现大功率变压器快速可靠的测量
通过5秒、15秒和30秒内的电阻变化率自动进行稳定性判断，防止数据误读
对380V误接、反电动势、断线、断电和接地不良提供全面保护
7英寸工业真彩屏，支持全触摸控制或旋钮操作双模式
内置热敏打印机，200组本地数据存储和海量USB磁盘存储
一次连接测试导线即可完成所有直流电阻测试项目，无需重新调整导线

常见问题解答

Q1：XHZ1320AX三相直流电阻测试仪的最大输出电流是多少？

单相输出电流范围从20A到<1mA（20A、10A、5A、1A、0.1A、10mA和<1mA档），而三相输出支持10A+10A、5A+5A、1A+1A和0.1A+0.1A，涵盖大、小功率变压器。Q2：可以测试哪些绕组连接类型？

Yn型、Y型和Delta型绕组均可测试。支持三相同时测试，并自动计算三相不平衡率，大大提高了现场测试效率。

Q3：该测试仪是否支持退磁？

是的。该仪器集成了饱和磁路法和退磁功能，非常适合大功率变压器的直流电阻快速测量，同时消除了残余磁性对测试精度的影响。

Q4：现场安全有哪些内置保护措施？

该测试仪提供对380V误接、反电动势、测试导线断线、突然断电和接地不良的全面保护，确保在恶劣的现场环境中安全运行。

Q5：测试结果如何存储和打印？

最多可将200组测试数据存储在本地，并通过USB接口（FAT/FAT32格式USB磁盘）导出海量数据。内置的热敏打印机可在现场即时打印测试报告。
