大型変圧器用DC抵抗試験器

Name: 大型変圧器用DC抵抗試験器
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1340A
Price: 4,115.00 USD
Availability: InStock

製品詳細:

起源の場所:	中国
ブランド名:	XZH TEST
証明:	CE/ISO
モデル番号:	XHZ1340A

詳細情報

起源の場所:

中国

ブランド名:

XZH TEST

証明:

CE/ISO

モデル番号:

XHZ1340A

ハイライト:

High Light

ハイライト:

40A 高電流相分離試験

高低電圧の同時接続

3相磁気アシストデガウッシング

Trading Information

最小注文数量:

1ユニット

価格:

交渉可能

パッケージの詳細:

木製のパッケージ

受渡し時間:

5~8営業日

支払条件:

T/T

供給の能力:

2000ユニット/年

製品の説明

🎯 対象アプリケーション: 330kV～750kVクラスの機器を扱う超高電圧（UHV）変電所コミッショニングチームおよび大型電力変圧器試験ラボ向けに設計されています。標準的な20Aフィールドテスターとは異なり、XHZ1340Aは40Aの高電流単相および20A+20Aの三相同時出力を提供します。これは、マイクロオームレベルでの測定精度が受入試験および事故後のフォレンジック分析に不可欠な、高MVA電力変圧器、発電機昇圧（GSU）ユニット、および連系変圧器に見られる超低抵抗巻線のために特別に設計されています。

XHZ1340A 40A変圧器直流抵抗テスター

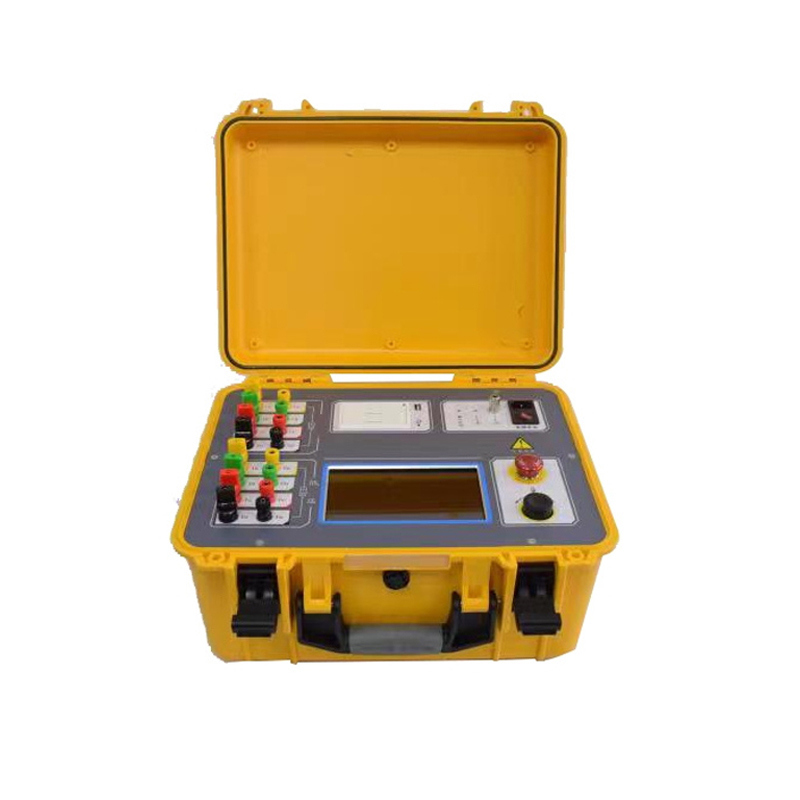

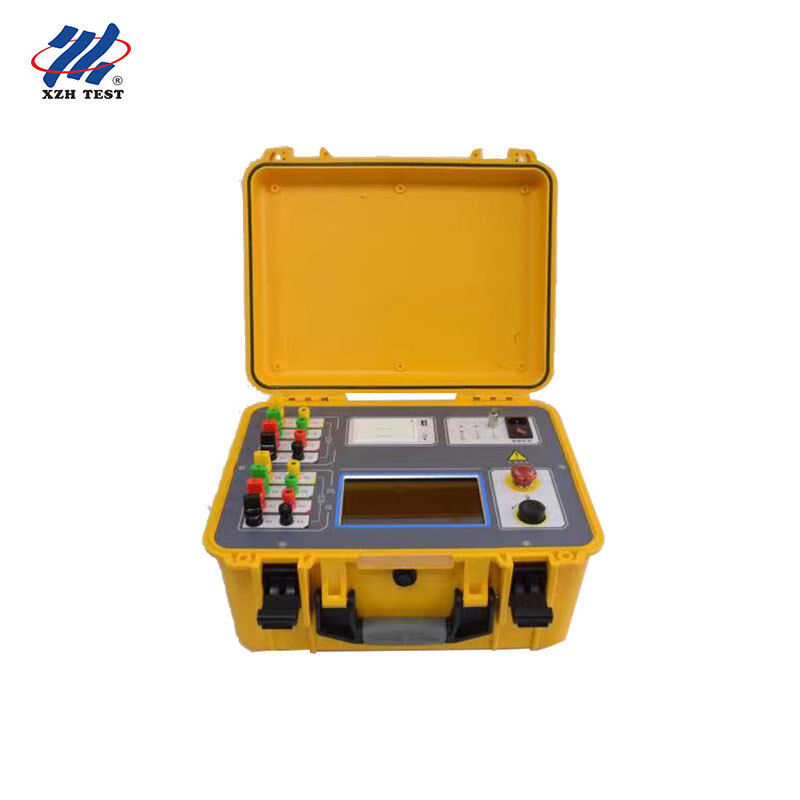

XHZ1340Aは、磁気アシスト試験、三相同時測定、および内蔵消磁機能を単一の高性能プラットフォームに統合した新世代の高速試験装置です。発電機昇圧ユニット、UHV連系変圧器、および高MVA配電変圧器を含む大型電力変圧器の直流抵抗測定用に特別に設計されており、最大40Aの試験電流で0.1μΩの分解能で優れた精度を提供します。主な特徴高低電圧同時接続:

XHZ1340A

試験中に反転または再接続する必要なく、高電圧および低電圧の電流/電圧テストリードを同時に接続できます。これは、多巻線大型電力変圧器のセットアップ時間を大幅に短縮するユニークな設計です。

三相同時試験: スター接続巻線のA0、B0、C0相を同時に測定し、大型変圧器での逐次単相法と比較して総試験時間を70%以上短縮します。
自動磁気アシスト: コアを予備飽和させることにより、三相5柱式低電圧内部コーナー接続変圧器の試験速度を加速します。これは、大型MVA定格ユニットに見られる高インダクタンス巻線に特に効果的です。
中性点測定の革新: 三相変圧器診断における長年の課題である中性点リード線抵抗測定の問題を正確に解決する独自の試験シーケンスです。
包括的なデータ出力: 高、中、低電圧巻線のすべての試験結果を単一のレポートに表示および印刷します。自動三相不平衡計算と、定格基準値へのオプションの温度変換。
高度な逆起電力保護: 電磁誘導負荷放電中の機器とオペレーターの両方を保護し、最大の変圧器巻線での安全な高電流試験を可能にします。
豊富なデータストレージ: 200個の試験データセットを永続的に保存（拡張可能）し、USBエクスポート機能により、ラボ情報管理システムとの統合および長期トレンド分析が可能です。
フィールド対応の堅牢な構造: 広範な温度許容範囲（-10℃～50℃）、耐衝撃性、耐干渉シールド、およびポータブルフォームファクタ（430×320×230mm）は、ラボと変電所の両方のフィールド展開向けに設計されています。
技術仕様試験電流

三相: 20A+20A、10A+10A、5A+5A、1A+1A

単相: 40A、20A、10A、5A、1A、0.2A	測定範囲 40A: 100μΩ～0.5Ω \| 20A: 500μΩ～1Ω \| 10A: 1mΩ～2Ω
5A: 10mΩ～4Ω \| 1A: 100mΩ～20Ω \| 0.2A: 1Ω～100Ω	20A+20A: 200μΩ～0.3Ω \| 10A+10A: 500μΩ～0.6Ω 5A+5A: 10mΩ～1.5Ω \| 1A+1A: 100mΩ～7Ω 分解能 0.1μΩ
精度	±(読み取り値 × 0.2% + 2ワード)
電源	AC220V ±10%、50±1Hz
寸法	430 × 320 × 230 mm
動作温度	-10℃～50℃
動作湿度	≤ 85% RH
データストレージ	200試験データセット（USB経由で拡張可能）
よくある質問	Q1: 標準的な20A直流抵抗テスターよりも40Aモデルを選択すべきなのはいつですか？

XHZ1340Aの40A単相および20A+20A三相出力は、巻線抵抗が非常に低い（高MVAユニットでは通常500μΩ未満）大型電力変圧器用に特別に設計されています。より高い試験電流は、マイクロオーム測定レベルでの信号対雑音比を向上させ、330kV～750kVクラスの変圧器、GSU変圧器、および連系ユニットの受入試験に必要な0.1μΩの分解能と±(0.2%+2ワード)の精度を提供します。巻線抵抗が1mΩを超える配電クラス変圧器の場合、20Aモデルで十分な精度が得られます。

Q2: 高低電圧同時接続機能は、試験ワークフローをどのように改善しますか？

従来の直流抵抗テスターでは、高電圧巻線を試験し、切断し、次に低電圧側に再接続するという逐次接続が必要です。XHZ1340Aでは、試験開始時にすべての高電圧（A、B、C、O）および低電圧（a、b、c、o）テストリードを同時に接続できます。装置のインテリジェントスイッチングマトリックスは、オペレーターが変圧器に登って接続を変更する必要なく、各巻線に試験電流を自動的にルーティングします。これは、ブッシングへのアクセスに高所作業プラットフォームが必要な場合があり、各再接続サイクルが大幅な時間と安全リスクを追加する大型電力変圧器にとって特に価値があります。

Q3: この装置は、中性点リード線抵抗測定の問題をどのように解決しますか？

三相変圧器試験では、中性点リード線の抵抗が測定誤差を引き起こし、分離が困難です。XHZ1340Aは、複数の電流経路にわたる差分測定を行うことで中性点リード抵抗を数学的に補正する革新的な試験シーケンスを採用しており、リード線による寄与を効果的にキャンセルします。この独自の方式は、中性点リード抵抗が無視できない場合に従来の三相テスターが抵抗を過大評価する傾向があるのに対し、別の中性点リード校正を必要とせずに真の巻線抵抗値を提供します。

Q4: 試験結果は基準温度値に自動的に変換できますか？

はい。XHZ1340Aには、測定された巻線温度と導体材料（銅またはアルミニウム）に基づいて、指定された基準温度（通常、電力変圧器の場合は75℃）での抵抗値を自動的に計算する組み込み温度変換機能が含まれています。結果は、測定値と温度補正値の両方を並べて表示および印刷できます。三相不平衡率も自動的に計算され、生の値と変換された値の両方を、IECおよびIEEE受入試験規格への準拠のために印刷された試験レポートに含めることができます。

Q5: 直流抵抗試験後に装置はどのような消磁機能を提供しますか？

XHZ1340Aは、試験ワークフローに自動消磁機能を直接統合しています。すべての巻線の直流抵抗測定が完了した後、内蔵の消磁機能は、変圧器がサービスに戻される前に、制御された電流減衰を使用して残留コア磁気を持続的に除去します。これにより、個別の消磁装置の必要がなくなり、残留磁気に関連する励磁突入電流、保護リレーの誤動作、および共振トリップのリスクを防ぎます。消磁サイクルは、試験後のシーケンスとして自動的に実行され、装置は完全な消磁が達成されるまでリアルタイムの進行状況表示を提供します。
