インテリジェント地下パイプラインパスファインダー XHLJ504L 多機能ケーブルロケーター (信号送信機および受信機付き)

Name: インテリジェント地下パイプライン パスファインダー XHLJ504L 多機能ケーブル ロケーター (信号送信機および受信機付き)
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHLJ504L
Price: 7970.00 USD
Availability: InStock

製品詳細:

起源の場所:	中国
ブランド名:	XZH TEST
証明:	CE/ISO
モデル番号:	XHLJ504L

詳細情報

起源の場所:

中国

ブランド名:

XZH TEST

証明:

CE/ISO

モデル番号:

XHLJ504L

ハイライト:

High Light

ハイライト:

多機能パイプラインパスファインダー検出

インテリジェント信号送信機受信機

正確なケーブル埋葬深さロケータ

Trading Information

最小注文数量:

XZHテスト

価格:

交渉可能

パッケージの詳細:

木製のパッケージ

受渡し時間:

5~8営業日

支払条件:

T/T

供給の能力:

年間2000ユニット

製品の説明

🎯 नगरपालिका अवसंरचना और बहु-उपयोगिता लोकेटिंग टीमों के लिए डिज़ाइन किया गया

🏙️ नगरपालिका योजना विभागशहरी अवसंरचना प्रलेखन के लिए भूमिगत पाइपलाइन और केबल नेटवर्क का मानचित्रण करें

🔧 बहु-उपयोगिता लोकेटिंग सेवाएँसड़क खुदाई और सड़क कार्यों से पहले केबल, पाइप और कंडिट का पता लगाएं

📊 अवसंरचना संपत्ति प्रबंधकअनुपालन और भविष्य के संदर्भ के लिए दफन उपयोगिता लेआउट को सत्यापित और प्रलेखित करें

उत्पाद अवलोकन

The XHLJ504L इंटेलिजेंट मल्टी-फंक्शन अंडरग्राउंड पाइपलाइन पाथफाइंडर एक बहुमुखी पहचान प्रणाली है जिसे न केवल पावर केबल बल्कि पाइपलाइन, कंडिट और अन्य भूमिगत उपयोगिताओं का पता लगाने के लिए डिज़ाइन किया गया है। एकल-उद्देश्यीय केबल रूट ट्रेसर के विपरीत, यह बुद्धिमान प्रणाली भूमिगत अवसंरचना लेआउट का सटीक मानचित्रण करने और उपयोगिता प्रकारों की एक विस्तृत श्रृंखला में दफन गहराई को मापने के लिए एक उच्च-शक्ति सिग्नल ट्रांसमीटर को एक संवेदनशील विद्युत चुम्बकीय प्रेरण रिसीवर के साथ जोड़ती है।

सिस्टम में एक उच्च-शक्ति ऑडियो आवृत्ति ट्रांसमीटर शामिल है जो लक्ष्य रेखा में एक रुक-रुक कर 0~50Vpp सिग्नल इंजेक्ट करता है, और एक हैंडहेल्ड रिसीवर जो जमीन के ऊपर प्रेरित विद्युत चुम्बकीय क्षेत्र का पता लगाता है। यह गैर-आक्रामक विधि खुदाई के बिना तेजी से सर्वेक्षण को सक्षम बनाती है, जिससे यह शहरी अवसंरचना योजना, पूर्व-खुदाई सुरक्षा जांच और उपयोगिता संपत्ति प्रलेखन के लिए एक आवश्यक उपकरण बन जाता है।

🔍 बहु-कार्य पाइपलाइन पाथफाइंडर बनाम एकल-उद्देश्यीय केबल ट्रेसर: जबकि एक समर्पित केबल रूट ट्रेसर (जैसे XHLJ504L मूल कॉन्फ़िगरेशन) पावर केबल पथ का पता लगाने पर केंद्रित है, यह इंटेलिजेंट मल्टी-फंक्शन पाइपलाइन पाथफाइंडर टेलीकम्युनिकेशन कंडिट, मेटैलिक वॉटर पाइप, गैस पाइपलाइन और अन्य अवसंरचना सहित दफन उपयोगिताओं की एक विस्तृत श्रृंखला के लिए पहचान क्षमता का विस्तार करता है। इसकी बुद्धिमान सिग्नल प्रोसेसिंग विभिन्न भूमिगत स्थितियों में स्थिर प्रदर्शन के साथ अधिक सटीक और तेज ट्रेसिंग प्रदान करती है, जिससे यह नगरपालिका टीमों के लिए विविध उपयोगिता नेटवर्क के प्रबंधन के लिए पसंदीदा विकल्प बन जाता है।

तकनीकी विनिर्देश

मॉडल संख्या

XHLJ504L

आउटपुट आवृत्ति

ऑडियो आवृत्ति

आउटपुट सिग्नल

रुक-रुक कर, 0~50Vpp

आउटपुट पावर

100W (उच्च शक्ति)

आउटपुट करंट

0~2A

बिजली की आपूर्ति

AC 220V (±10%), 50Hz (±5%)

प्राप्त करने की विधि

विद्युत चुम्बकीय प्रेरण

प्रमाणन

CE / ISO

ब्रांड

XZH TEST

उत्पत्ति

चीन

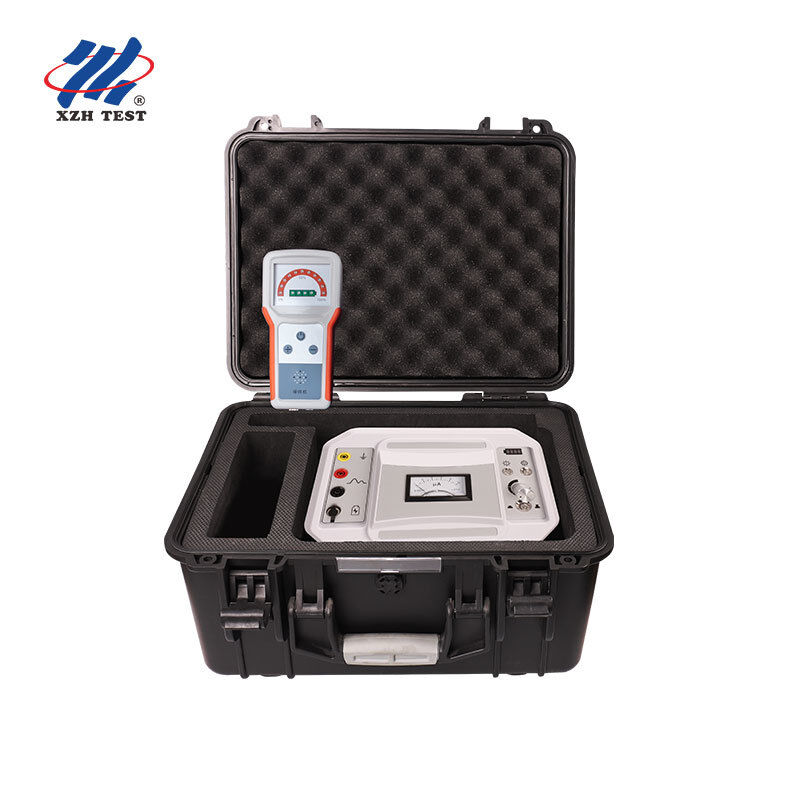

सिस्टम घटक

घटक

कार्य

सिग्नल ट्रांसमीटर

एंटी-वाइब्रेशन डिज़ाइन के साथ उच्च-शक्ति ऑडियो आवृत्ति जनरेटर। इसमें मजबूत एंटी-इंटरफेरेंस क्षमता, स्थिर और विश्वसनीय प्रदर्शन, और ओवर-करंट, ओपन सर्किट और शॉर्ट सर्किट स्थितियों के खिलाफ व्यापक सुरक्षा है। लक्ष्य पाइपलाइन या केबल में रुक-रुक कर 0~50Vpp सिग्नल इंजेक्ट करता है।

रिसीवर (पिनपॉइंट डिटेक्टर)

बुद्धिमान सिग्नल प्रोसेसिंग के साथ हैंडहेल्ड विद्युत चुम्बकीय प्रेरण सेंसर। पाइपलाइन पथ का पता लगाने, दफन गहराई को मापने और पारंपरिक डिटेक्टरों की तुलना में उच्च सटीकता और गति के साथ लेआउट की स्थिति की पहचान करने के लिए जमीन के ऊपर प्रेषित सिग्नल का पता लगाता है।

मुख्य विशेषताएं

पावर केबल, टेलीकम्युनिकेशन कंडिट, मेटैलिक पाइप और दफन उपयोगिताओं के लिए बहु-कार्य पहचान
विभिन्न मिट्टी के प्रकारों के माध्यम से मजबूत सिग्नल प्रवेश के लिए 100W उच्च-शक्ति ऑडियो आवृत्ति आउटपुट
जमीन के ऊपर स्पष्ट, विशिष्ट पहचान के लिए रुक-रुक कर 0~50Vpp सिग्नल पैटर्न
तेज ट्रेसिंग के लिए उन्नत सिग्नल प्रोसेसिंग के साथ बुद्धिमान विद्युत चुम्बकीय प्रेरण प्राप्त करना
विश्वसनीय क्षेत्र प्रदर्शन के लिए एंटी-वाइब्रेशन टिकाऊ निर्माण
मजबूत एंटी-इंटरफेरेंस क्षमता लाइव इलेक्ट्रिकल अवसंरचना के पास स्थिर पहचान सुनिश्चित करती है
व्यापक सुरक्षा: ओवर-करंट, ओपन सर्किट और शॉर्ट सर्किट सुरक्षा
गैर-आक्रामक पहचान - पाइपलाइन पथ और दफन गहराई माप के लिए कोई खुदाई आवश्यक नहीं है

अक्सर पूछे जाने वाले प्रश्न

Q1: XHLJ504L पाइपलाइन पाथफाइंडर किसके लिए डिज़ाइन किया गया है?

XHLJ504L नगरपालिका अवसंरचना विभागों, बहु-उपयोगिता लोकेटिंग सेवाओं और संपत्ति प्रबंधन टीमों के लिए डिज़ाइन किया गया है जिन्हें विभिन्न प्रकार की दफन उपयोगिताओं का पता लगाने और मानचित्रण करने की आवश्यकता है - न केवल पावर केबल बल्कि टेलीकम्युनिकेशन कंडिट, मेटैलिक पानी और गैस पाइप और अन्य भूमिगत अवसंरचना। यह सड़क कार्यों, सड़क खुदाई या नई निर्माण परियोजनाओं से पहले व्यापक भूमिगत सर्वेक्षण करने वाले शहरी योजना विभागों के लिए आदर्श उपकरण है।

Q2: यह केवल केबल रूट ट्रेसर से कैसे भिन्न है?

एक समर्पित केबल रूट ट्रेसर पावर केबल पहचान के लिए अनुकूलित है। XHLJ504L इंटेलिजेंट मल्टी-फंक्शन पाइपलाइन पाथफाइंडर इस क्षमता को दफन मेटैलिक उपयोगिताओं की एक विस्तृत श्रृंखला तक विस्तारित करता है - पाइप, कंडिट और केबल समान रूप से। इसकी बुद्धिमान सिग्नल प्रोसेसिंग विभिन्न भूमिगत स्थितियों में स्थिर प्रदर्शन के साथ तेज, अधिक सटीक पहचान प्रदान करती है। विविध अवसंरचना का प्रबंधन करने वाली नगरपालिका टीमों के लिए, यह बहु-कार्य क्षमता का मतलब है कि एक उपकरण अधिकांश लोकेटिंग कार्यों को संभाल सकता है जिसके लिए अन्यथा कई विशेष उपकरणों की आवश्यकता होगी।

Q3: XHLJ504L किन उपयोगिताओं का पता लगा सकता है?

XHLJ504L किसी भी दफन मेटैलिक उपयोगिता का पता लगा सकता है जो ऑडियो आवृत्ति सिग्नल का संचालन कर सकती है, जिसमें शामिल हैं: पावर केबल (लाइव और डी-एनर्जाइज्ड), टेलीकम्युनिकेशन कॉपर केबल, मेटैलिक वॉटर पाइप, गैस पाइपलाइन, कंडिट सिस्टम और अन्य मेटैलिक भूमिगत अवसंरचना। गैर-धातु पाइप (पीवीसी, एचडीपीई) का भी पता लगाया जा सकता है यदि उनमें मेटैलिक ट्रेसर तार हो या यदि एक प्रवाहकीय सोनडे डाला जा सके। 100W उच्च-शक्ति आउटपुट और विद्युत चुम्बकीय प्रेरण प्राप्त करने की विधि सबसे आम उपयोगिता प्रकारों में विश्वसनीय पहचान प्रदान करती है।

Q4: बुद्धिमान सिग्नल प्रोसेसिंग पहचान गति में कैसे सुधार करती है?

XHLJ504L का बुद्धिमान रिसीवर उन्नत एल्गोरिदम के साथ ऑडियो आवृत्ति विद्युत चुम्बकीय सिग्नल को संसाधित करता है जो पृष्ठभूमि शोर को फ़िल्टर करता है और लक्ष्य सिग्नल पैटर्न को बढ़ाता है। यह ऑपरेटरों को पाइपलाइन मार्गों का तेजी से पता लगाने की अनुमति देता है क्योंकि रिसीवर सिग्नल की उपस्थिति और दिशा का एक स्पष्ट, अधिक स्थिर संकेत प्रदान करता है। परिणाम बुनियादी एनालॉग रिसीवर की तुलना में तेज सर्वेक्षण पूर्णता और अधिक सटीक पथ मानचित्रण है जिसके लिए अधिक मैनुअल व्याख्या की आवश्यकता होती है।

Q5: कौन सी सुरक्षा और सुरक्षा सुविधाएँ शामिल हैं?

XHLJ504L ट्रांसमीटर में व्यापक विद्युत सुरक्षा शामिल है: ओवर-करंट सुरक्षा अत्यधिक वर्तमान ड्रॉ से क्षति को रोकती है; ओपन सर्किट सुरक्षा आउटपुट चरण की सुरक्षा करती है जब कोई लोड जुड़ा नहीं होता है; और शॉर्ट सर्किट सुरक्षा स्वचालित रूप से ट्रिप हो जाती है यदि आउटपुट टर्मिनल गलती से शॉर्ट हो जाते हैं। एंटी-वाइब्रेशन टिकाऊ निर्माण, मजबूत एंटी-इंटरफेरेंस क्षमता, और गैर-संपर्क विद्युत चुम्बकीय प्रेरण पहचान (सर्वेक्षण के दौरान लाइव लाइनों से कोई भौतिक कनेक्शन नहीं) सभी सुरक्षित और विश्वसनीय क्षेत्र संचालन में योगदान करते हैं।

XZH TEST के बारे में

XZH TEST एक पेशेवर निर्माता है जो दुनिया भर में बिजली उपयोगिताओं, नगरपालिका अवसंरचना विभागों और औद्योगिक ग्राहकों के लिए केबल और पाइपलाइन परीक्षण, पहचान और नैदानिक समाधानों में विशेषज्ञता रखता है। पाइपलाइन पाथफाइंडर, केबल पहचानकर्ता, रूट ट्रेसर और फॉल्ट लोकेटर सहित व्यापक उत्पाद लाइन के साथ, XZH TEST सबसे अधिक मांग वाले पेशेवर अनुप्रयोगों के लिए डिज़ाइन किए गए विश्वसनीय क्षेत्र उपकरण प्रदान करता है।

आपकी भूमिगत उपयोगिता लोकेटिंग आवश्यकताओं के अनुरूप एक अनुकूलित समाधान के लिए आज ही हमसे संपर्क करें।
