| 起源の場所: | 中国 |
| ブランド名: | XZH Test |
| 証明: | CE、ISO |
| モデル番号: | XHGG502 |

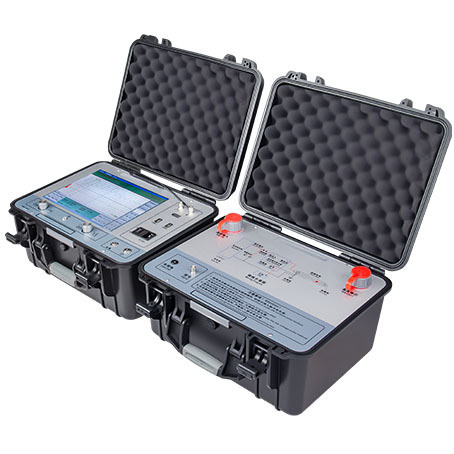

XHGG502 TDR地中ケーブル故障ロケータは、産業用12.1インチタッチオールインワンコンピュータとシンプルな操作ソフトウェアインターフェースを採用し、人間とコンピュータのインタラクションテストを実現します。産業用集積回路とデバイス、内蔵大容量リチウムイオンバッテリーを採用し、安定性と信頼性が高く、使いやすいです。
このケーブル故障テスターは、電力ケーブルの状態と故障距離を測定・分析するための特殊な機器です。このケーブル故障テスターは、最新の電子技術とコンピュータ技術を組み合わせて、信号フィルタリング、取得、データ処理、グラフィック表示、グラフィック分析を実現し、ケーブル速度測定、ケーブル長テスト、ケーブル故障距離テストを完了します。
このケーブル故障ロケータは、低抵抗、短絡、開回路、断線故障の電力ケーブル、高周波同軸ケーブル、街路灯ケーブル、およびさまざまな断面とさまざまな媒体のさまざまな材料の埋設線、ならびに高抵抗漏れおよび高抵抗フラッシュネットワーク障害に適しています。
| 製品名 | 地中ケーブル故障予備ロケータ（TDR） |
| モデル | XHGG502 |
| MOQ | 1ユニット |
| 主な機能 | 地中ケーブル故障の概算距離測定用 |
| データサンプリングレート | 60MHz、120MHz、240MHz、400MHz |
| テスト距離 | >60Km |
| テストケーブル長設定 | <1Km (short distance);<3Km (medium distance);>3Km（長距離） |
| パルス振幅 | 400Vpp |
| パルス幅 | 0.1uSおよび2uS |
| 読み取り解像度 | 0.1m |
| システムテスト精度 | 0.5m未満 |
| パルスカプラ耐電圧 | 38kVDC |
| 作業条件 | 温度 -25℃～+55℃、相対湿度85%、気圧750±30mmHg。 |
| 測定方法 | 低電圧パルス法、高電圧フラッシュオーバー法、マルチパルス法 |
35KV以下の電圧レベルの電力ケーブルの主絶縁故障を正確かつ迅速に検出します。ケーブル長を校正します。ケーブル故障距離を大まかにテストします。
| 詳細情報とサービスについては、お気軽にお問い合わせください。 | ケーブル故障予備検出：リフレクトメーターXHGG502を使用して、低電圧インパルス反射法（TDR）および高電圧減衰（フラッシュオーバー）法（DECAY）、 |
アーク反射法（シングルショット/マルチショット）。
XHGG502には、低電圧パルス、高電圧フラッシュオーバー、ARCマルチショットの3つのテストモードがあります。 以下の写真は、XHGG502のARCマルチショットテストモードを使用して測定されたケーブル故障距離を示しています。
--------------------------------------------------------------------------------------------------------------------------------------------------------
以下の写真は、XHGG502の高電圧フラッシュオーバーテストモードを使用して測定されたケーブル故障距離を示しています。
以下の写真は、XHGG502の低電圧パルステストモードを使用して測定されたケーブル長またはケーブル開回路故障距離を示しています。低電圧パルス法を使用する場合、高電圧パルス発生器を接続する必要はありません。他のテスト方法は高電圧パルス発生器と組み合わせて使用する必要があります。
