| 起源の場所: | 中国 |
| ブランド名: | XZH Test |
| 証明: | CE、ISO |
| モデル番号: | XHGG502 |
XHGG502 TDR地中ケーブル故障ロケーターは、産業用12.1インチタッチオールインワンコンピュータとシンプルな操作ソフトウェアインターフェースを採用し、人間とコンピュータのインタラクションテストを実現します。産業用集積回路とデバイスを採用し、大容量リチウムイオンバッテリーを内蔵しており、安定性と信頼性が高く、使いやすいです。
このケーブル故障テスターは、電力ケーブルの状態と故障距離を測定・分析するための特殊な機器です。このケーブル故障テスターは、最新の電子技術とコンピュータ技術を組み合わせて、信号フィルタリング、取得、データ処理、グラフィック表示、グラフィック分析を実現し、ケーブル速度測定、ケーブル長テスト、ケーブル故障距離テストを完了します。
このケーブル故障ロケーターは、低抵抗、短絡、開回路、断線故障の電力ケーブル、高周波同軸ケーブル、街路灯ケーブル、およびさまざまなセクションとメディアの埋設ワイヤの故障、ならびに高抵抗漏れおよび高抵抗フラッシュオーバーネットワーク障害に適しています。
| 製品名 | 地中ケーブル故障事前ロケーター（TDR） |
| モデル | XHGG502 |
| MOQ | 1台 |
| 主な機能 | 地中ケーブル故障の概算距離測定用 |
| データサンプリングレート | 60MHz, 120 MHz, 240MHz, 400MHz |
| テスト距離 | >60Km |
| テストケーブル長設定 | <1Km (short distance);<3Km (medium distance);>3Km（長距離） |
| パルス振幅 | 400Vpp |
| パルス幅 | 0.1uSおよび2uS |
| 読み取り解像度 | 0.1m |
| システムテスト精度 | 0.5m未満 |
| パルスコンバイナ耐電圧 | 38kVDC |
| 作業条件 | 温度 -25℃～+55℃、相対湿度85%、気圧750±30mmHg。 |
| 測定方法 | 低電圧パルス法、高電圧フラッシュオーバー法、マルチパルス法 |
35KV以下の電圧レベルの電力ケーブルの主絶縁故障を正確かつ迅速に検出します。ケーブル長を校正します。ケーブル故障距離を概算します。
| ケーブル故障事前ロケーター | XHGG502：ケーブル故障距離テスト用、ホストとコンバイナが含まれます |
詳細情報とサービスについては、お気軽にお問い合わせください。
ケーブル故障事前ロケーション：リフレクトメーターXHGG502による、低電圧インパルス反射法（TDR）および高電圧減衰（フラッシュオーバー）法（DECAY）、 アーク反射法（シングルショット/マルチショット）。
XHGG502には、低電圧パルス、高電圧フラッシュオーバー、ARCマルチショットの3つのテストモードがあります。
以下の図は、XHGG502のARCマルチショットテストモードを使用して測定されたケーブル故障距離を示しています。

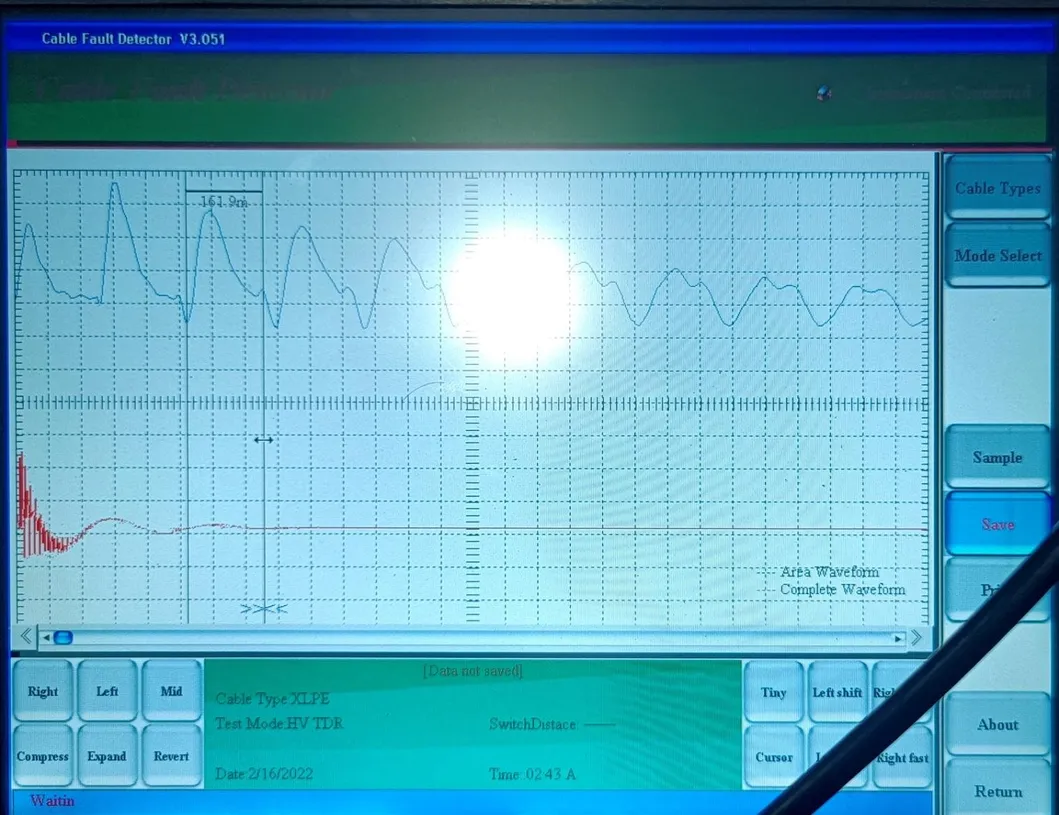

以下の図は、XHGG502の高電圧フラッシュオーバーテストモードを使用して測定されたケーブル故障距離を示しています。
以下の図は、XHGG502の低電圧パルステストモードを使用して測定されたケーブル長またはケーブル開回路故障距離を示しています。低電圧パルス法を使用する場合、高電圧パルス発生器を接続する必要はありません。他のテスト方法は高電圧パルス発生器と組み合わせて使用する必要があります。
