| 起源の場所: | 中国 |
| ブランド名: | XZH Test |
| 証明: | CE、ISO |
| モデル番号: | XHGG502A1 |

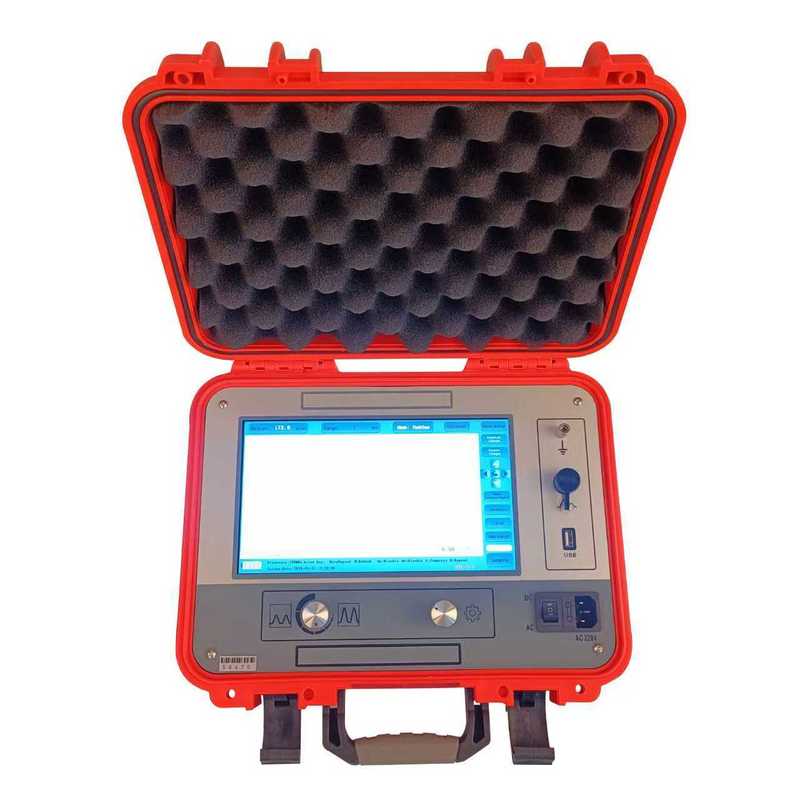

ケーブルの故障プレロケータ XHGG502A1
記述
ケーブルの故障検査機は 工業用 10.1インチタッチ搭載のコンピュータ, シンプルな操作ソフトウェアインターフェース, 工業用集積回路とデバイスを採用しています組み込まれており,大容量リチウムイオン電池安定し,信頼性があり,使いやすい.
このケーブル欠陥検査器は,電源ケーブルの状態と欠陥距離を測定し分析するための特別な機器です.信号フィルタリングを達成するために現代電子技術とコンピュータ技術の組み合わせを使用しますケーブル速度測定,ケーブル長さ試験,ケーブル障害距離試験
このケーブル欠陥テストは,低抵抗,ショート回路,オープン回路,電源ケーブル,高周波同軸ケーブル,路灯ケーブルの断絶欠陥に適しています.異なる材質から作られた,異なる横切断と介質を持つ,埋もれたワイヤーネットワークの故障です ネットワークの故障です
テクニカル仕様
| 採取頻度 | 1MHz~400MHz |
| 低電圧パルス振幅 | 300V±15% |
| 範囲 | ≥120km |
| 試験範囲 | 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| パルス幅 | 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS |
| 最低解像度 | 0.07m |
| テスト・ブラインドエリア | ≤10m |
| 測定誤差 | ≤±(0.5%×L+1m),Lはケーブル長さ |
| 電源モード | AC110Vの充電~240V,50Hz/60Hz |
| パルスカップラー 抵抗電圧 | DC 35kV |
| 容量と重量 | L358mm × W284mm × H168mm -4.7kg |
| 労働条件 | 温度 -20°C~+65°C,相対湿度90% 大気圧750±30mmHg |
2.ケーブルの故障特定するロケータ(XHDD503C)
記述
電源ケーブルの故障位置測定器は,電源ケーブルの故障点を決定するために,音声と磁気同期方法を使用する.電子フラッシュオーバーは衝撃放電発電機によって生成されます.誤差点の正確な位置は,聴覚と視覚判断によって決定されます.これは,粗略な測定範囲内でケーブルの故障点の正確な位置を完了し,音響と磁気時間の差を収集する装置ですポジショニング技術,パスアシスタントテスト,その他の技術が統合されています複数の試験モードと豊富な多様な迅速な情報を提供して,効率的かつ正確にケーブル障害の位置を完了します..
この固定点装置は,電源ケーブル,高周波同軸ケーブル,路灯ケーブルの低抵抗,短回路,オープン回路,断線障害に適しています異なる材質から作られた,異なる横切断と介質を持つ,埋もれたワイヤー高抵抗性漏れや高抵抗性フラッシュオーバーの故障
特徴
15インチタッチ高明るさのLCDは,日光の下での可視性を保証します.
2音声と磁気時間差を自動的に計算するために,音声と磁気同期位置付け技術を採用します.
3音響信号と磁気信号の加益値とトリガー値は,さまざまな環境に適応するために手動で調整できます.
4背景ノイズ削減技術があり,さまざまなフィルタリング方法から選択できます.
5BNRのバックグラウンドノイズ削減とミュートノイズ削減機能があります.
6軌道の偏差表示がある
7多層の物理隔離信号センサーを装備し,IP65級の防水
8大容量のリチウムバッテリー 待機時間が長い 急速充電器を備えています
9小さく軽くて操作が簡単で シンプルな人間機械インターフェースです
技術指標
| 1 | フィルターパラメータ | 全通行:100Hz~1600Hz 低パス: 100Hz~300Hz クアルコム: 160Hz~1600Hz バンドパスは200Hz~600Hz |
| 2 | チャンネル増幅 | 8レベル調整可能 |
| 3 | 磁気チャネル増幅 | 8レベル調整可能 |
| 4 | 生産利益 | 16レベル (0~112dB) |
| 5 | 出力インペダンス | 350Ω |
| 6 | 音声磁気定位精度 | 0.2m未満です |
| 7 | 経路識別の精度 | 0.5m未満 |
| 8 | 電源 | 4*18650 標準型リチウム電池 |
| 9 | 待機時間 | 8時間以上 |
| 10 | 容量 | 428L×350W×230H |
| 11 | 体重 | 6.5kg |
| 12 | 環境温度 | -25~65°C 相対湿度: ≤90% |
