| 起源の場所: | 中国 |
| ブランド名: | XZH Test |
| 証明: | CE、ISO |
| モデル番号: | XHGG502A1 |

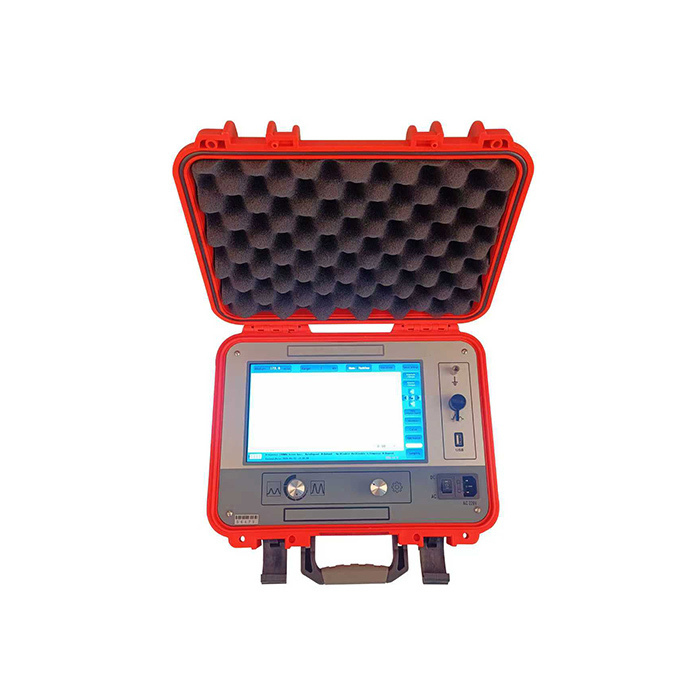

ケーブル障害プレロケーター XHGG502A1
説明
ケーブル障害テスターは、産業グレードの10.1インチタッチ統合コンピューター、シンプルな操作ソフトウェアインターフェース、産業グレードの集積回路とデバイス、および内蔵の大容量リチウムイオンバッテリーを採用しており、安定性、信頼性、使いやすさを実現しています。
このケーブル障害テスターは、電力ケーブルの状態と障害距離を測定および分析するための特別な機器です。このケーブル障害テスターは、最新の電子技術とコンピューター技術を組み合わせて、信号フィルタリング、取得、データ処理、グラフィック表示、グラフィック分析を実現しています。ケーブル速度測定、ケーブル長テスト、ケーブル障害距離テスト。
このケーブル障害テスターは、低抵抗、短絡、開回路、およびさまざまな断面積と媒体を持つさまざまな材料で作られた電力ケーブル、高周波同軸ケーブル、街路灯ケーブル、および埋設ワイヤの断線障害、および高抵抗漏れおよび高抵抗フラッシュオーバーに適しています。ネットワーク障害。

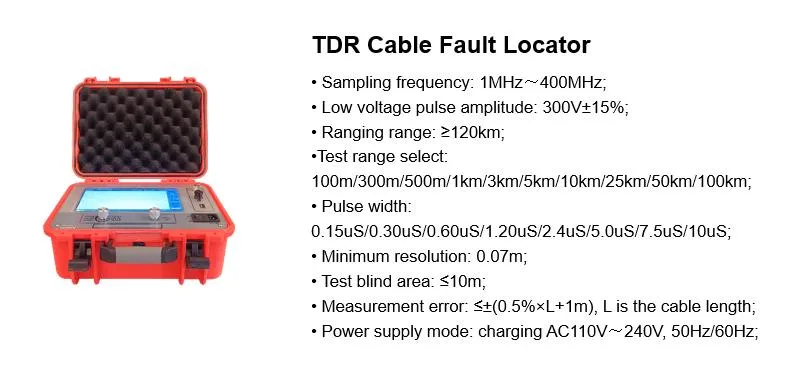

技術仕様
| サンプリング周波数 | 1MHz～400MHz |
| 低電圧パルス振幅 | 300V±15% |
| 測距範囲 | ≥120km |
| テスト範囲 | 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| パルス幅 | 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS |
| 最小分解能 | 0.07m |
| テストブラインドエリア | ≤10m |
| 測定誤差 | ≤±(0.5%×L+1m), Lはケーブル長 |
| 電源モード | 充電AC110V～240V、50Hz/60Hz |
| パルスカプラー耐電圧 | DC 35kV |
| 体積と重量 | L358mm×W284mm×H168mm-4.7kg |
| 動作条件 | 温度-20ºC～+65ºC、相対湿度90％、大気圧750±30mmHg |
2. ケーブル障害ピンポイントロケーター(XHDD503C)
説明

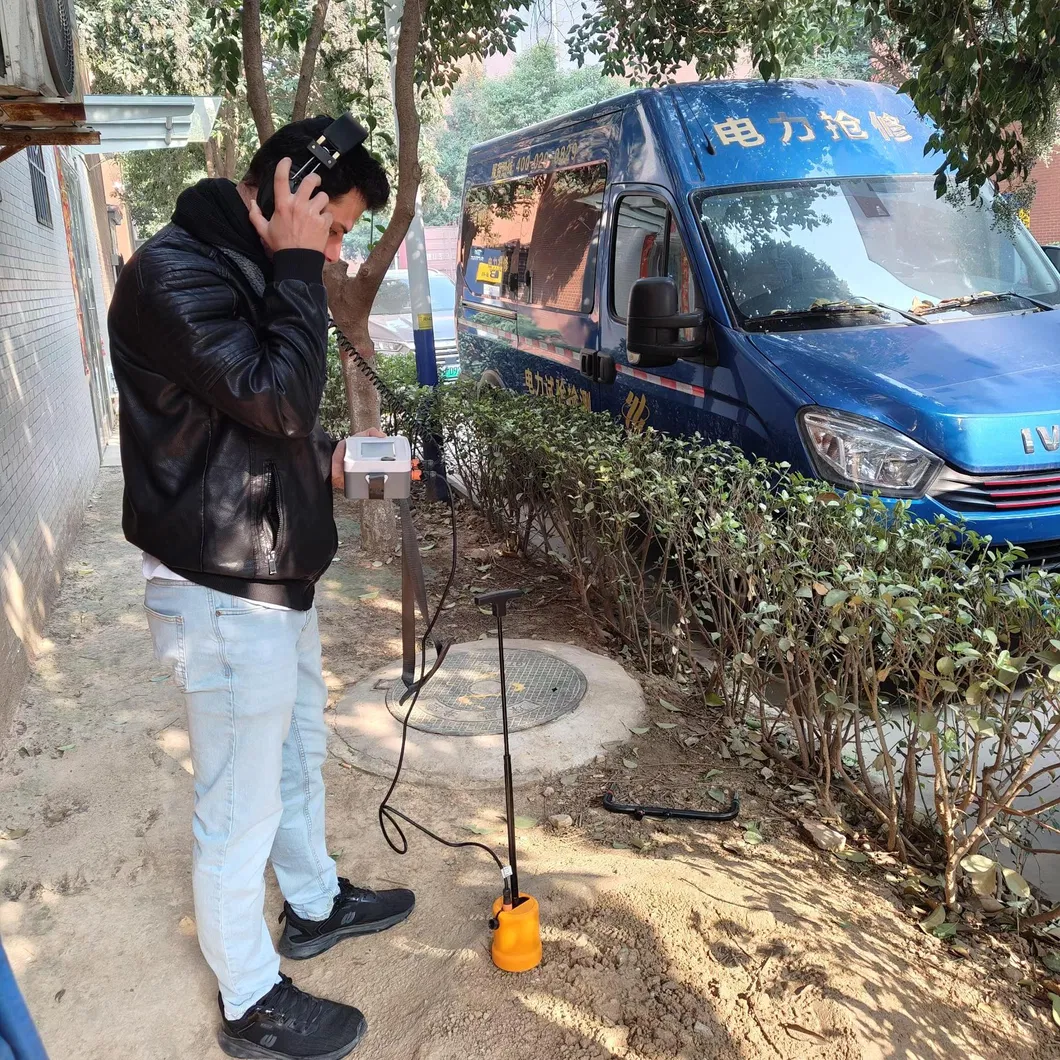

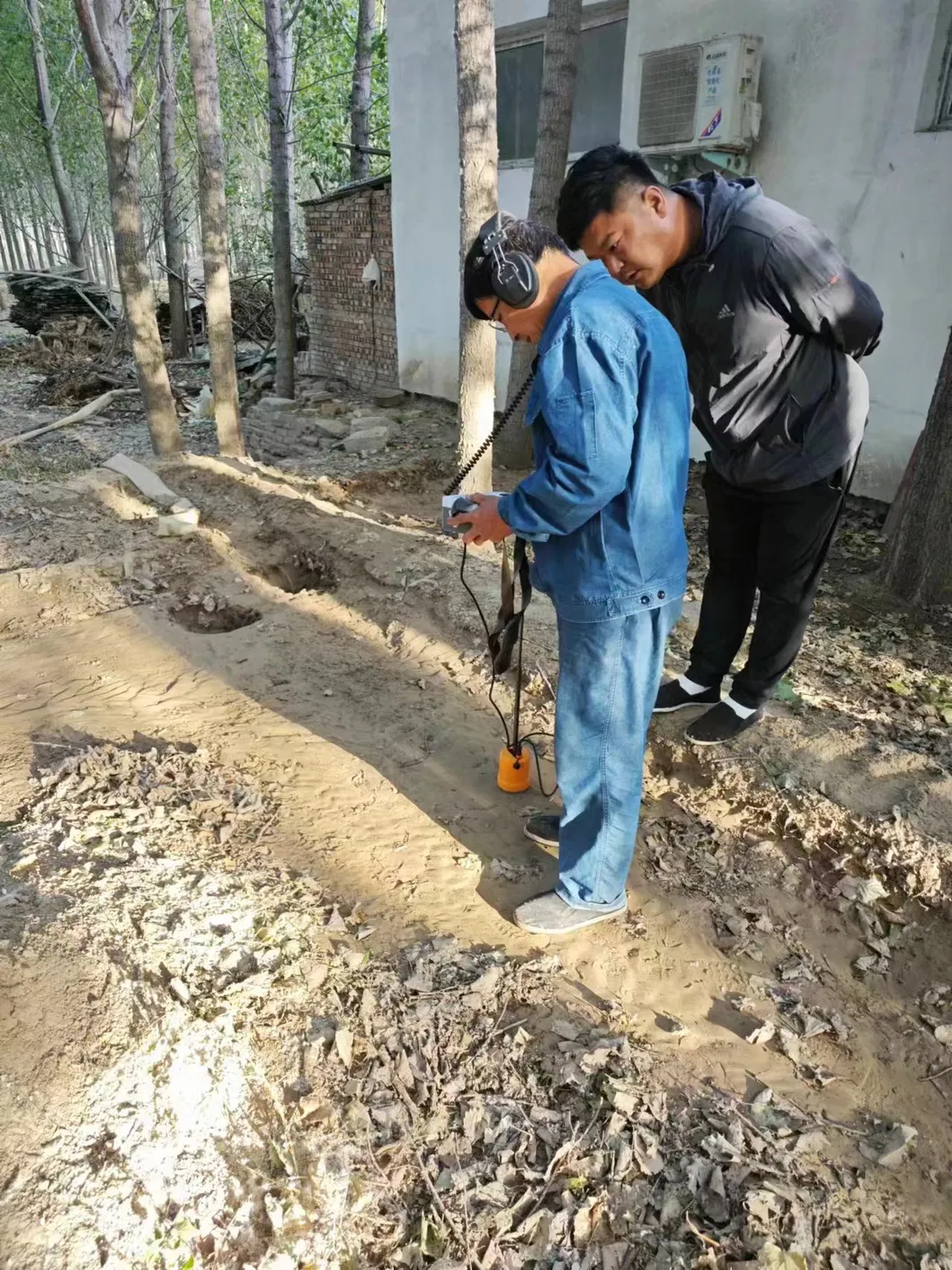

ケーブル障害位置決め装置は、音響および磁気同期法を使用して、電力ケーブルの障害点を決定します。電子フラッシュオーバーは、衝撃放電発生器によって生成され、対応するプローブによってピックアップおよび増幅され、障害点の正確な位置は、聴覚および視覚的判断によって決定されます。これは、おおよその測定範囲内でケーブル障害点の正確な位置決めを完了し、音響および磁気時間差を収集するデバイスです。位置決め技術、パスアシストテストなどの技術を統合し、複数のテストモードと豊富で多様なプロンプト情報を提供して、ケーブル障害位置決めを効率的かつ正確に完了します。
この固定点装置は、低抵抗、短絡、開回路、およびさまざまな断面積と媒体を持つさまざまな材料で作られた電力ケーブル、高周波同軸ケーブル、街路灯ケーブル、および埋設ワイヤの断線障害、および高抵抗漏れおよび高抵抗フラッシュオーバー障害に適しています。
特徴
1. 5インチタッチ高輝度LCDは、日光の下での視認性を保証します。
2. 音響および磁気同期位置決め技術を採用して、音響および磁気時間差を自動的に計算します。
3. 音響信号と磁気信号のゲイン値とトリガー値は、さまざまな環境に適応するように手動で調整できます。
4. バックグラウンドノイズリダクション技術を採用しており、さまざまなフィルタリング方法から選択できます。
5. BNRバックグラウンドノイズリダクションとミュートノイズリダクション機能を備えています。
6. パス偏差表示があります。
7. 多層物理絶縁信号センサー、防水グレードIP65を搭載。
8. 大容量リチウム電池を内蔵し、長時間のスタンバイ時間、急速充電器を装備。
9. 小型軽量で、操作が簡単で、シンプルなヒューマンマシンインターフェース。
技術指標
| 1 | フィルターパラメータ | 全パス：100Hz～1600Hz。 ローパス：100Hz～300Hz。 Qualcomm：160Hz～1600Hz。 バンドパス：200Hz～600Hz。 |
| 2 | チャンネルゲイン | 8段階調整可能。 |
| 3 | 磁気チャンネルゲイン | 8段階調整可能。 |
| 4 | 出力ゲイン | 16段階（0～112db） |
| 5 | 出力インピーダンス | 350Ω |
| 6 | 音響磁気位置決め精度 | 0.2m未満。 |
| 7 | パス識別精度 | 0.5m未満。 |
| 8 | 電源 | 4*18650標準リチウム電池。 |
| 9 | スタンバイ時間 | 8時間以上。 |
| 10 | 体積 | 428L×350W×230H |
| 11 | 重量 | 6.5kg。 |
| 12 | 周囲温度 | -25～65ºC; 相対湿度：≤90％。 |
