Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521C
Price: 2,500.00 USD
Availability: InStock

ホーム > 製品 >

キャベルの故障検出器

製品詳細:

起源の場所:	中国
ブランド名:	XZH Test
証明:	CE/ISO
モデル番号:	XHHG521C

詳細情報

起源の場所:

中国

ブランド名:

XZH Test

証明:

CE/ISO

モデル番号:

XHHG521C

ハイライト:

High Light

ハイライト:

15kv underground cable fault locator

cable fault sheath locator

underground cable locator with warranty

Trading Information

最小注文数量:

1ユニット

パッケージの詳細:

木製の箱

受渡し時間:

5-8作業日

支払条件:

T/T

供給の能力:

2000ユニット/年

製品の説明

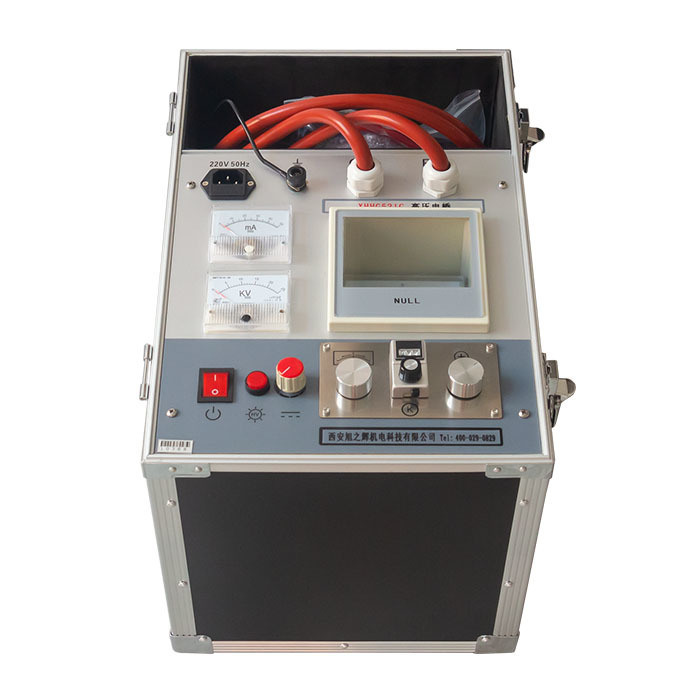

高压电桥电缆故障定位仪

型号

XHHG521C

用途

网线测试仪, HDMI线测试仪, 音频线测试仪, 同轴电缆测试仪

电源

电力

认证

定制

颜色

黑色

运输包装

出口木箱

商标

XZH TEST

产地

中国

海关编码

9031809090

生产能力

2000PCS/年

产品描述

问：高压电桥电缆故障定位仪采用什么原理？

答：高压电桥电缆故障定位仪采用MURRAY电桥原理，能够精确定位电缆敷设后的断点和低绝缘电阻缺陷点，同时也能有效识别电缆制造厂的缺陷点。

问：它在哪些应用中特别有效？

答：它专门用于识别各种已敷设电线电缆的断点，以及具有低绝缘电阻的缺陷点，即使是尚未断开的缺陷点。它也适用于电缆厂定位电缆缺陷。

问：能否详细说明设备的组成部分？

答：设备采用开关电源产生高压恒流源，其空载电压为15KV，短路电流为50mA。高灵敏度放大器和检流计提供精确的平衡指示，而比例电位器构成平衡电桥。整个系统处于高电位，并采用特制双芯高压橡胶测量电缆，利用四端子电阻测量法，以减轻引线电阻引起的误差。电缆的编织屏蔽层确保可靠接地。为了操作安全，控制面板的操作按钮位于低电位，并通过绝缘杆操作电桥。高压恒流源和电桥均装在便携式铝合金箱内。

问：与其它方法相比，电桥平衡法的主要优点是什么？

答：与波形反射法相比，电桥平衡法没有盲区，特别适用于精确定位短电缆和电缆终端附近的断点，并且操作简便。

输出电压可调；
冲击频率可调；
具有过流保护；
测试范围无盲区；
信号频率可调；
零保护。
高压电桥特别适用于
1. 电缆敷设后的高阻性断点，特别是难以烧成低阻的线性高阻性断点，如电缆中间接头的线性高阻性断点。
2. 闪络型断点。断开后，恒流源可维持电弧，稳定的电流流过电桥，电桥具有足够的灵敏度。
3. 尚未断开但电阻较低的缺陷点，例如电缆绝缘缺陷点，其电阻值较低但未在工作电压下发生断开，可通过兆欧表发现。
Xhhg521c China Factory Cable Outer Sheath Fault Tester Cable Sheathfault Distance Locator Pinpointing Testing Equipment

由于上述特点，高压电桥特别适用于以下用户：
专业定位团队：例如大中型供电局和大型电力企业的电缆维修和试验班。高压电桥可以快速找到大部分电缆断点的大致位置。可与波形反射法和定点仪结合使用，取长补短，使定位更快更可靠。
1. 小型用户：例如小型供电局和中型电力企业。电缆数量不多，大致方向明确，仪器定位不准确，价格高，对用户质量和经验要求高，因此不是最佳选择。选择此设备是更好的方式，操作简单，可满足日常需求。
2. 电缆生产厂：在工厂中，可用于定位各种电缆的断点，并可选择数字电容表查找断线点。该设备重量轻，便于携带到现场为电缆用户提供定位服务。

空载电压	≤15KV
短路电流	≤100mA
定位精度	±(0.1%·L±1)M
重量	16公斤
电源	AC 220V和9V电池
