Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: xhgg521a
Price: 2,500.00 USD
Availability: InStock

ホーム > 製品 >

キャベルの故障検出器

製品詳細:

起源の場所:	中国
ブランド名:	XZH Test
証明:	CE/ISO
モデル番号:	xhgg521a

詳細情報

起源の場所:

中国

ブランド名:

XZH Test

証明:

CE/ISO

モデル番号:

xhgg521a

ハイライト:

High Light

ハイライト:

digital bridge cable fault locator

underground cable sheath prelocator

factory price cable fault detector

Trading Information

最小注文数量:

1ユニット

パッケージの詳細:

木製の箱

受渡し時間:

5-8作業日

支払条件:

T/T

供給の能力:

2000ユニット/年

製品の説明

XHGG521A

モデル番号

XHHG521A

テストモード

保存されたテスト

テスト領域

フォーミングケーブル

電源

電力

認証

CE、ISO

カスタマイズ

色

黒

無負荷電圧

0～4000V

短絡電流

≥40mA

測位精度

± (0.2% * L ± 1) メートル

重量

5.5kg

動作電源

AC 220V+/-10% 50Hz

輸送パッケージ

木製

仕様

5.5kg

商標

XZH TEST

原産地

中国西安

HSコード

854320100

生産能力

100個/年

製品説明

はじめに

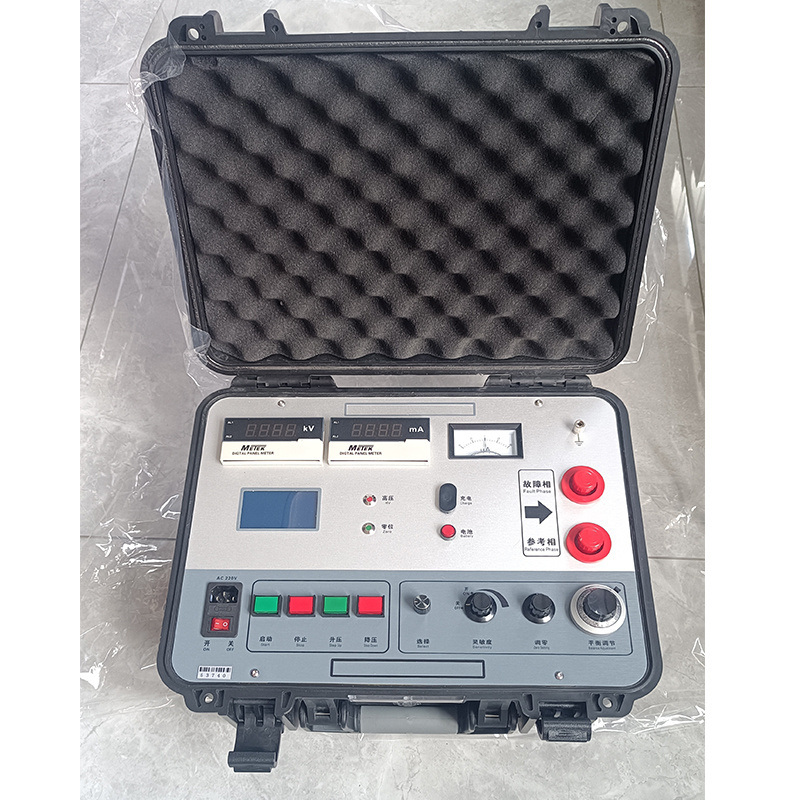

ケーブル外被故障テスター XHHG521A は、MURRAYブリッジ原理に基づいて設計されており、さまざまな電線およびケーブルのブレークダウンポイントと、ブレークダウンはないが絶縁抵抗値が低い欠陥ポイントを特定するために使用できます。

高電圧定電流源を作成するために、装置は電圧調整器とR型変圧器の両方を使用します。ボタン操作により電圧の増減が可能です。無負荷電圧7,500V、短絡電流100mAで、高感度アンプと検流計を使用してバランス表示を行います。比例ポテンショメータと組み合わせて平衡ブリッジを形成し、システム全体が高電位に配置されます。特別に設計された2芯高電圧ゴムケーブルが測定ケーブルとして使用されます。4端子抵抗測定方法を使用することで、リード抵抗による誤差が回避されます。パネル全体が低電位にあります。ワンタッチ操作でユーザーはケーブル長を入力でき、故障距離が自動的に計算されます。高電圧源とブリッジはポータブル保護ボックスに収められています。その結果、装置は高電圧であり、軽量で操作が簡単で安全に使用できます。

高電圧ブリッジは特に適しています
1.敷設後のケーブルの高抵抗ブレークダウンポイント、特にケーブル中間接続部の線形高抵抗ブレークダウンのように、低抵抗に燃焼しにくい線形高抵抗ブレークダウンポイント。
2.フラッシュオーバー型ブレークダウンポイント。ブレークダウン後、定電流源はアークを維持でき、ブリッジに安定した電流が流れ、ブリッジは十分な感度を持っています。
3.まだブレークダウンしていないが低抵抗の欠陥、例えばメガーで発見された絶縁欠陥で、ケーブル抵抗は低いが動作電圧下でブレークダウンしないもの。

China Manufacturing Supplier High Voltage Underground Digital Cable Outer Sheath Fault Prelocator

出力電圧は調整可能

高い精度と安定性

高感度アンプと検流計を採用してバランス表示

ゼロ保護

故障ポイントを自動テストしますが、手動テスト機能も保持します

波形反射法と比較して、ブリッジバランス法にはブラインドエリアがなく、短いケーブルや端に近いブレークダウンポイントの特定に使用されます。

無負荷電圧	≥7500V
短絡電流	≥100mA（バランス調整時、5〜40mAに設定することをお勧めします）
測位精度	±(0.2%・L±1)m
重量	25kg
電源	AC 220V (±10%)、50Hz±1Hz； 8.4V内蔵バッテリー。
