キャベルの故障検出器

製品詳細:

起源の場所:	中国
ブランド名:	XZH Test
証明:	CE/ISO
モデル番号:	XHHD523L

詳細情報

起源の場所:

中国

ブランド名:

XZH Test

証明:

CE/ISO

モデル番号:

XHHD523L

ハイライト:

High Light

ハイライト:

portable cable fault locator

cable sheath fault detector

handheld cable pinpointing device

Trading Information

最小注文数量:

1ユニット

パッケージの詳細:

木製の箱

受渡し時間:

5-8作業日

支払条件:

T/T

供給の能力:

2000ユニット/年

製品の説明

基本情報。

モデル番号

XHHD523L

テストモード

保存されたテスト

用途

オーディオケーブルテスター、同軸ケーブルテスター、デジタルケーブルテスター

テスト地域

ケーブル成形

認証

CE、ISO

カスタマイズ

色

オレンジ

テスト周波数

128Hz/111Hz/105Hz/94Hz(Afc)

解像度

0.5m

輸送パッケージ

木箱（中にフォーム入り）

仕様

350mm*280mm*170mm

商標

XZH TEST

原産地

中国西安

HSコード

8543201000

生産能力

1000個/年

製品説明

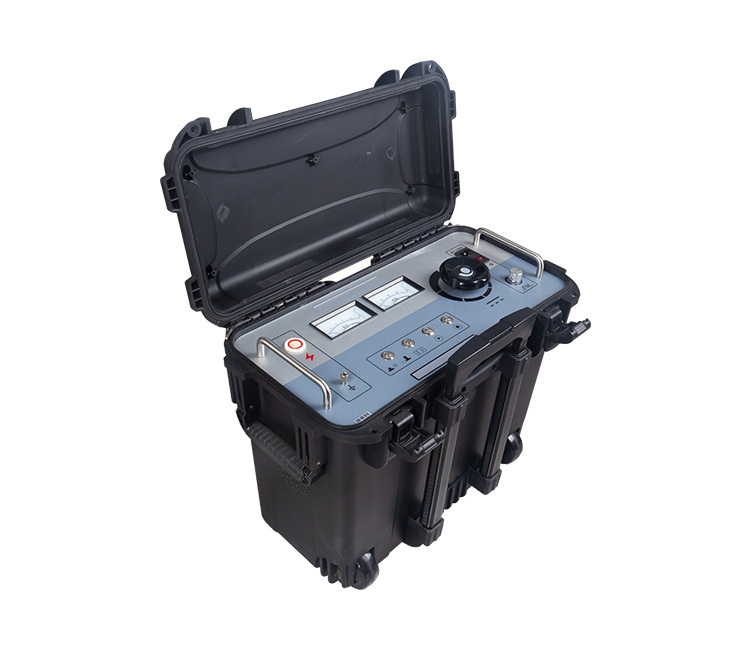

XHHD523Lケーブル故障シースロケーター

MURRAYブリッジの原理に基づいた設計。本装置は、高電圧、軽量、操作が容易、高電圧ケーブルシース故障ロケーターという特徴を備えています。

* 布設後のケーブルの高抵抗ブレークダウン点、特に低抵抗に発火させにくい線形高インピーダンスブレークダウン点、例えばケーブルの中間コネクタの線形高抵抗ブレークダウン。

* フラッシュオーバー型ブレークダウン点。ブレークダウン後、定電流源はアークを維持でき、ブリッジを流れる安定した電流があり、ブリッジは十分な感度を持っています。

* ブレークダウンしていないが、低抵抗の欠陥点。例えば、メガオーム計でケーブルの低抵抗が見つかったが、動作電圧では絶縁欠陥点をブレークダウンしない場合。

Tテスト手順:

1. マルチメータ、ロッキングウォッチ、またはその他の耐圧装置でケーブルのブレークダウン状態を確認し、各コアの対地絶縁抵抗値または残留電圧ブレークダウンを記録します。

2. テストするケーブルの長さ、モデル、断面積などのパラメータを記録し、ケーブル布設経路に沿ってルートを検査します。遠隔短絡故障ケーブルおよび補助ケーブル出口端子では、高圧による怪我を避けるため、遠隔監視に1人を配置します。

3. 配線。機器のアースは、位置決めサイトのアース体に確実に接続されます。
アース棒は機器のアースに接続されます。測定ヘッド（黒いクリップ）は故障したケーブルコアに接続され、
測定端（赤いクリップ）は補助ケーブルコアに接続されます。

4. ブリッジゼロ（高電圧ノブはゼロではありません）。電源をオンにし、ゼロボタンを回して検流計をゼロにします。

5. 電源はAC220Vに接続されます。

6. 加圧。電源スイッチをオンにすると、電源インジケータが点灯します。高圧ノブを反時計回りに回すと、ゼロ位置がアクティブになります。

7. 高圧ノブを時計回りに回し、電圧計と電流計を監視して、電流計が5mAを超えるまで監視します。電流が安定しない場合は、電圧を一定期間上昇させて安定したアークまたは導電領域を形成し、テスト中の電流を安定させることができます。

8、バランス調整。ズームノブを時計回りに回して感度を段階的に上げ、
検流計が大きく偏向するがオーバーシュートしないまで調整します。ダイヤルを回して検流計をゼロにします。（ポインタが左にある場合は時計回りに、ポインタが右にある場合は反時計回りに回します）。この時点でのシンバルダイヤルの読み取り値P1を記録します。

9、電圧降下、放電。クランプ交換位置で測定し、ステップ（4）から（10）を繰り返して
別の読み取り値P2を取得します。P1+P2=1000となるはずです。

10. 計算。故障点位置X=2×L×P1‰式中の「2」に特に注意してください。補助ケーブルは計算に関与するケーブルの数を2倍にします。
