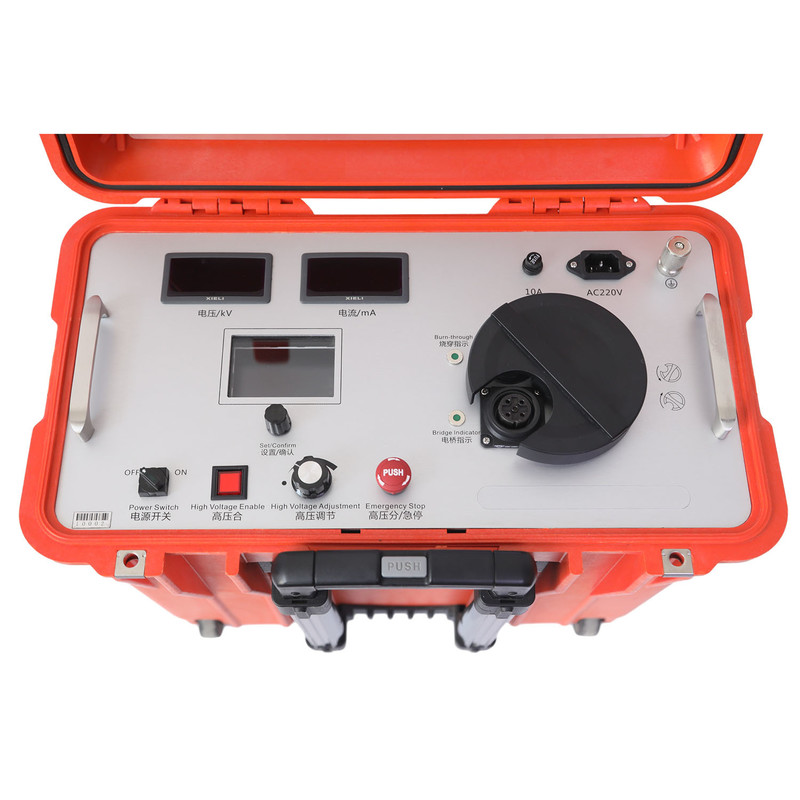

XHSC-60Q ケーブルの故障位置インテリジェントブリッジ,セット 燃焼経由とインテリジェントブリッジを1つにします. 燃焼モードの定位電圧は60kV,ショート回路電流は600mA,高抵抗の欠陥を低抵抗に迅速に燃やすことができます. インテリジェントブリッジの電流は600mAで,故障位置の精度を大幅に改善します. 特に高電圧の隔離故障位置に適しています.大切で長い複雑なケーブルシステム,例えばGIS端末と交叉接続を持つ複雑な高電圧ケーブルの隔離欠陥位置など.GISスイッチとショート回路クロスインターコネクションを削除することなく,迅速に完成することができます.
インテリジェント・ケーブル・ファルト・ロケーション・ブリッジは,一部のショート・ライン・ファルトを除いて,すべてのケーブル・アイソレーション・シェイット・ファルトを特定するために使用できます.
特徴:
1装置は,高電圧の常流源,高電圧と安定電流を形成するために,切り替え電源を採用します.
2ブリッジ検出モジュールは,大きなLCDディスプレイと統合されています.パネルの操作ボタンは,地上の可能性で,ブリッジは,隔熱棒を通して動作します.
3特殊なカスタム製の4コア高電圧計測ケーブルとシールド,銅網で編んだシールド層は信頼性があり,安全に使用できます.四端抵抗測定方法は鉛抵抗の誤りを回避する.
4高電圧の常流源とブリッジは,ポータブルな引力棒のプラスチックボックスに統合されています. 高電圧,軽量,操作が簡単です.
5波反射法と比較してブリッジ法には盲点がないため,特に短いケーブルと端の近くの断裂点を決定するのに適しています.
6高電圧と高電流は,特に長さや断面が大きい複雑な高電圧ケーブルシステムの隔熱とシートにおける欠陥の検出に適しています.
テクニカルパラメータ
| モードを表示する |
出力電圧 |
0~60kV 連続調節可能 |
| 燃焼モードの短回路電流 |
400mA |
| 橋模型 |
出力電圧 |
0~4kV連続調節可能 |
| ブリッジの短回路電流 |
750mA |
| LCD ディスプレイ画面 |
3.5インチ TFT カラースクリーン |
| 位置付け精度 |
± 0.2%·L+1)m |
| 試験範囲 |
1~50000m |
| 操作キーボード |
一つの重要な操作 |
| 電源 |
220V AC±10%,50Hz(60Hz) |
| パワー |
2kVA,発電機の電源 (2kW以上) |
| 体重 |
29kg |
| 寸法 (長さ × 幅 × 高さ) |
30cm46cm50cm ほら |
| 動作温度 |
-10°C~+55°C |
梱包リスト
| シリアル番号 |
名前 |
量 |
| 1 |
ケーブルの断層位置 インテリジェント・ブリッジ・メインボディ |
1 |
| 2 |
ブリッジ試験箱 |
1 |
| 3 |
予備ファイューズ (10A,5×20) |
5 |
| 4 |
アクセサリーパッケージ |
1 |
| 5 |
アクセサリー バッグ |
|
| 5.1 |
橋の位置確認試験線 |
1 |
| 5.2 |
ソース出力線を通過して燃焼する |
1 |
| 5.3 |
低抵抗の短回路 橋の位置付け |
1 |
| 5.4 |
橋の位置付けのための特殊な短線 |
1 |
| 5.5 |
専用接地線 |
1 |
| 5.6 |
放出棒の接地線 |
1 |
| 5.7 |
電源ケーブル |
1 |
| 5.8 |
放出棒 |
1 |
|
選択用アクセサリー |
|
|
10m の低抵抗短回路線
(110kV~220kVのケーブルに使用可能) |
1 |
|
キャベルの脱出キット |
1 |
