| Place of Origin: | China |
| ブランド名: | XZH |
| 証明: | CE, ISO |
| Model Number: | XHDD503C |
製品紹介

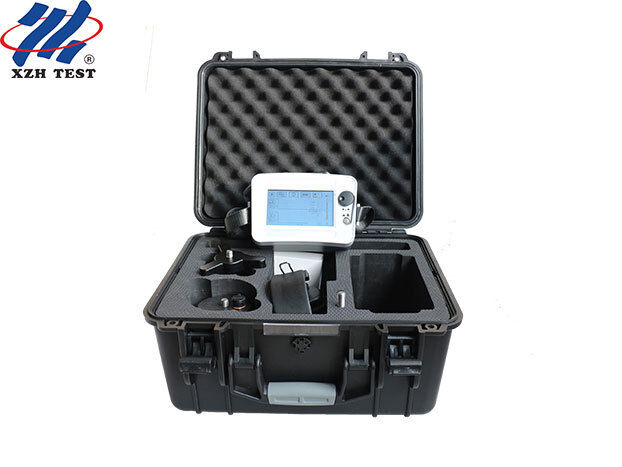

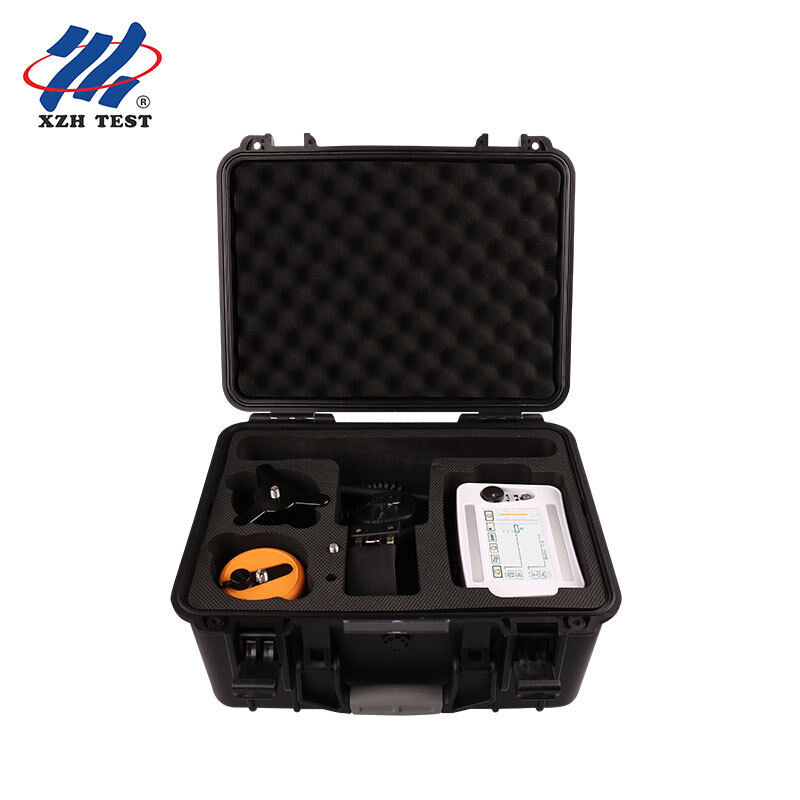

XHDD503Cケーブル障害ピンポインターは、地下電力ケーブルの障害を粗測範囲内で正確に特定するために設計された、精密な音響磁気同期測定器です。高電圧インパルス発生器が障害点で発生させる放電音と電磁信号を検出し増幅し、音響磁気時間差を計算することで、オペレーターを0.1m未満の精度で正確な障害位置に導きます。
従来の音響のみのピンポインターがオペレーターの経験と聴覚にのみ依存していたのに対し、XHDD503Cは音響信号と磁場信号の両方を同時に捉え、5インチタッチLCDに時間差を視覚的に表示し、BNRデジタルノイズリダクションを使用して周囲の干渉を除去します。これにより、経験の浅い技術者でも現場条件で迅速かつ確実に障害を特定できます。
| 音響磁気ピンポインター | |
|---|---|
| 測位精度 | <0.1m（音響磁気同期） |
| 経路特定精度 | <0.5m |
| ディスプレイ | 5インチ静電容量式タッチLCD、854×480ピクセル、800nit輝度 |
| 操作 | タッチスクリーン+ワンノブコントロール |
| フィルターモード | 全帯域: 100～1600Hz; ローパス: 100～300Hz; ハイパス: 160～1600Hz; バンドパス: 200～600Hz |
| チャンネルゲイン | 8段階調整可能（音響+磁気独立） |
| 出力ゲイン | 16段階（0～112dB） |
| 出力インピーダンス | 350Ω |
| 信号ゲイン増幅 | 最大500,000倍 |
| ノイズリダクション | BNRデジタルノイズリダクション+ミュートモード |
| プローブ定格 | IP65防水、多層物理分離 |
| 電源 | 4×18650標準リチウム電池; >8時間連続動作 |
| 動作温度 | -25℃～+65℃; 相対湿度≤90% |
| 準拠 | DL/T 849.2-2019; GB/T 18268.1; CE; ISO |
XHDD503Cは、従来の音響のみのピンポイント測定法を大幅に進化させた音響磁気同期法を採用しています。高電圧インパルス発生器が障害点で放電すると、同時に2つの信号が発生します。1つは音響信号（土壌中を伝播する「ポップ」音）、もう1つは電磁信号（ケーブル内をほぼ瞬時に伝播）です。本機のプローブは両方の信号をリアルタイムで捉えます。電磁波の伝播速度は音速よりもはるかに速いため、2つの信号間の時間差は障害点からの距離に直接相関します。この時間差を継続的に監視し、最小値になるポイントにプローブを移動させることで、オペレーターは正確な障害位置を特定します。
従来の測定法では、オペレーターの耳だけで、短い放電音を周囲のノイズから聞き分ける必要があり、長年の経験を要するスキルでした。XHDD503Cは、波形表示、時間差表示、経路偏差ガイダンスを提供することで、この依存性を排除し、現場経験の少ないオペレーターでも確実に障害を特定できるようにします。
用途| 電力会社 | 地下MV/HV配電・送電ケーブルの障害ピンポイント |
| 通信ネットワーク保守 | 銅線トランクおよびローカルループケーブルの障害特定; 高周波同軸ケーブル診断 |
| 自治体街路灯 | 埋設街路灯および交通信号ケーブルの障害位置特定 |
| 工業プラント | 製造・加工施設のプラント内地下ケーブル障害診断 |
| 鉄道・地下鉄システム | 線路沿いの信号線および電源ケーブル障害ピンポイント |
購入日から12ヶ月間の製品品質問題に対する無料保証。生涯メンテナンスおよび技術サポート。CEおよびISO認証取得済み。技術コンサルティングまたはカスタム構成要件についてはお問い合わせください。
XHDD503Cケーブル障害ピンポインターの見積もりまたは技術コンサルティングについては、今すぐお問い合わせください。
