| 起源の場所: | 西安山西省 |
| ブランド名: | XZH TEST |
| 証明: | CE |
| モデル番号: | XHGG502A2 |
| ドキュメント: | B2720 LVD Certificate XZH T...nt.pdf |
説明
このケーブル故障ロケーターは、電力ケーブルの状態と故障距離を測定および分析するための特別な機器です。ケーブル速度測定、ケーブル長テスト、ケーブル故障距離テスト。
技術仕様
|
サンプリング周波数 |
80MHz |
|
低電圧パルス振幅 |
100V±15% |
|
測距範囲 |
≥65km |
|
テスト範囲e |
300m/1km/5km/25km/65km |
|
パルス幅 |
0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
|
最小分解能 |
0.1m |
|
テストブラインドエリア |
≤20m |
|
測定誤差 |
≤±(0.5%×L+1m), Lはケーブル長です |
|
電源モード |
充電AC110V～240V、50Hz/60Hz |
システムは自動測距機能を備えています
低電圧パルスサンプリングインターフェース
高電圧フラッシュオーバー(ICE) サンプリングインターフェース

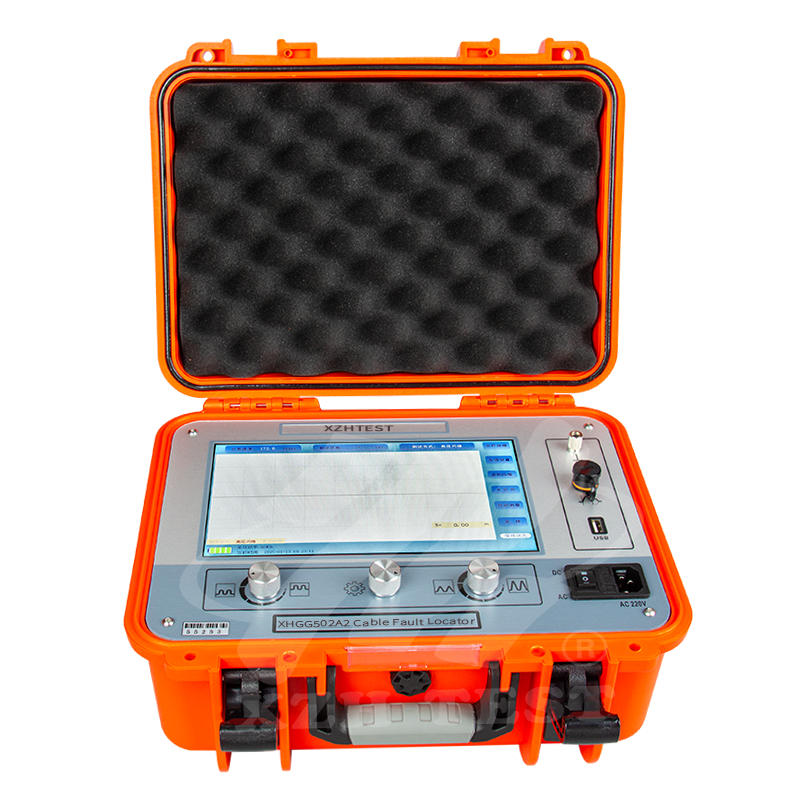

ユーザーインターフェース紹介
1. ディスプレイ：10.1インチフルカラーTFTタッチスクリーンディスプレイ;
2. 接地：安全接地端子;
3. 信号：低電圧パルス方式パルス信号出力インターフェース、高電圧フラッシュオーバー方式サンプラー、およびマルチパルス方式カプラー受信信号入力インターフェース;
4. USB：USB通信を介して波形ファイルをコンピュータにインポート;
5. 電源ソケット：機器動作電源、AC 220V接続ポート/充電ポート;
6. ヒューズ：AC 220V電源システム用のヒューズ取り付け場所;
7. 電源スイッチ：「I」位置、AC 220V電源を使用してシステムに電力を供給;
"II"位置、内蔵バッテリーを使用してシステムに電力を供給; 「電源ソケット」がAC 220V電源に接続されている場合、バッテリーも充電されます;
"O"位置、システム電源をオフにする;
8. 振幅：波形取得時に振幅ノブを調整して、取得した波形の振幅を変更;
9. 操作ノブ：システムインターフェース操作制御用のロータリーボタン、回転して選択し、押して確認;
10. 変位：波形取得時に、変位ノブを調整して、取得した波形のベースラインの高さを変更。
