| 起源の場所: | 中国西安山西省 |
| ブランド名: | XZH TEST |
| 証明: | CE/ISO |
| モデル番号: | XHGG502A2 |
説明

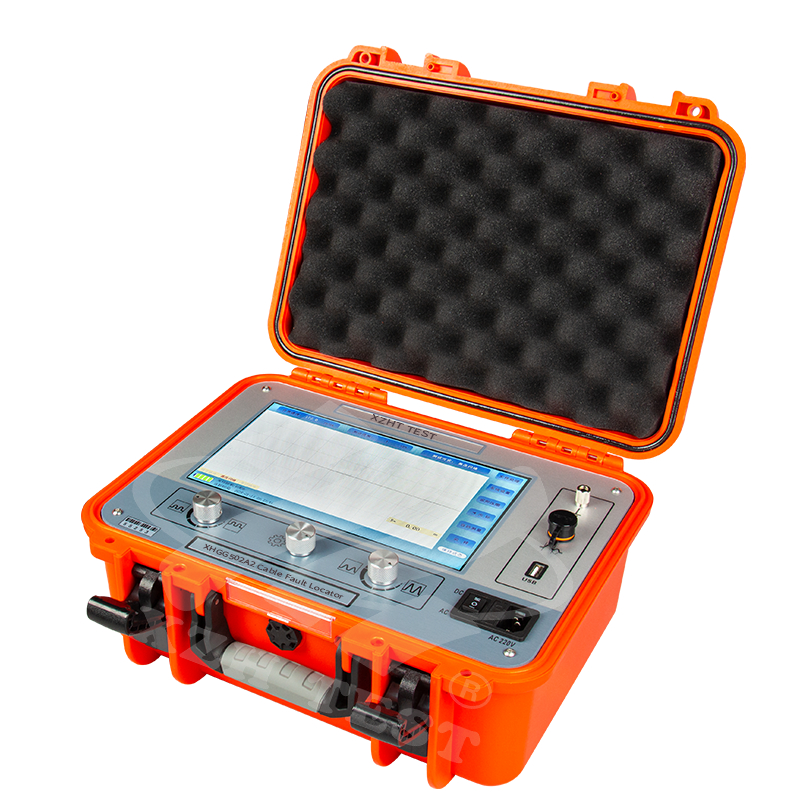

このケーブル故障ロケーターは、電力ケーブルの状態と故障距離を測定および分析するための特別な機器です。
ケーブルの波速、ケーブル長、故障距離のテスト機能付き
このケーブル故障テスターは、電力ケーブル、高周波同軸ケーブル、街路灯ケーブル、およびさまざまな断面と媒体を持つさまざまな材料で作られた埋設電線の低抵抗、短絡、開回路、および断線故障、ならびに高抵抗漏れおよび高抵抗フラッシュオーバーに適しています。
特徴
| ディスプレイ | 10.1インチフルカラーTFTタッチ |
| 完全自動 | テスト範囲設定、自動波形分析、テスト距離の表示 |
| シンプル | フル英語メニュー、タッチとコードボタンの2つの操作方法 |
| 測距範囲 | ≥65km |
| テスト方法 | 低電圧パルス法、高電圧フラッシュオーバー法 |
| 超高輝度 | LEDバックライトの明るさは280nitに達します |
機器コンポーネント
• ケーブル故障テスター：低電圧パルス法、高電圧フラッシュオーバー法、およびマルチパルス法（カプラーが必要）を使用してケーブルをテストおよび分析するためのユニットです。
• カプラー：マルチパルス法に使用（オプション）;
• 出力ケーブル（1.5mシングルQケーブル）：低電圧パルス試験方法のために、ケーブル故障テスターをテスト中のケーブルに接続します;
• 入力ケーブル（2mダブルQケーブル）：高電圧フラッシュオーバー試験方法のために、ケーブル故障テスターをサンプラーに接続します;
• サンプラー：高電圧フラッシュオーバー方法のために、高電圧信号からサンプリンググラウンドに反射された信号を受信します;
• 電源ケーブル（1.8m）：ケーブル故障テスターの充電接続ケーブル;
• カプラー高電圧ケーブルA（2m）：マルチパルス法のために、カプラーをテスト中のケーブルに接続します。差し込むことと取り外すことのみ可能で、回転やねじれはできません;
• カプラー高電圧ケーブルB（2m）：マルチパルス法のために、カプラーを高電圧パルス信号源に接続します。差し込むことと取り外すことのみ可能で、回転やねじれはできません;
• アース線（2.5m）：カプラーアース線;
• USBケーブル：波形ファイルをコンピュータにインポートする際に使用します。
マルチパルス法フィールド配線図
