| 起源の場所: | 西安山西省 |
| ブランド名: | XZH TEST |
| 証明: | ISO |
| モデル番号: | XHGG501X |

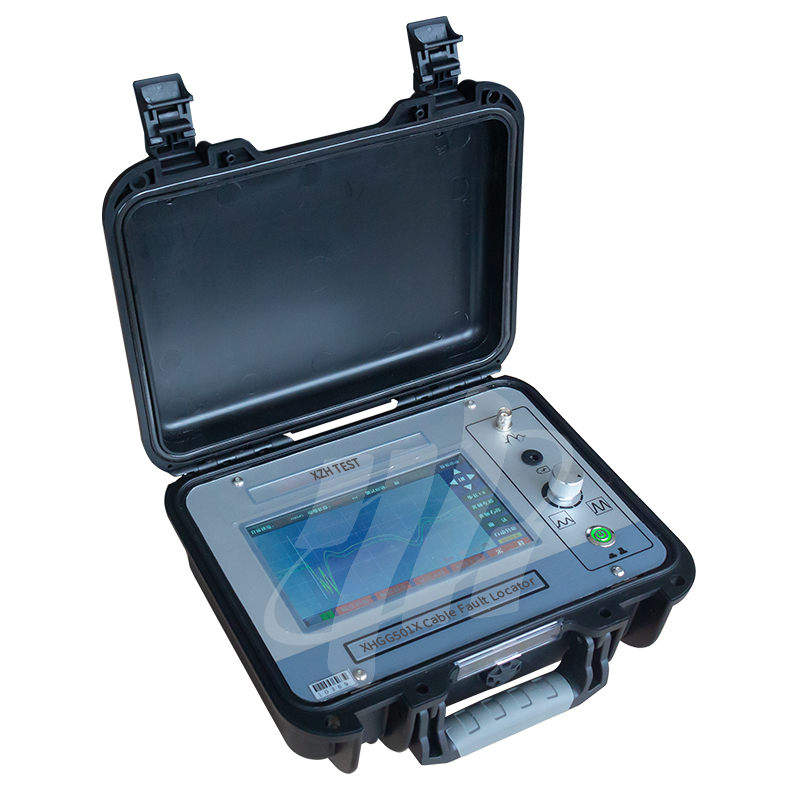

このケーブル故障検査器は、ABC三相ケーブルのサンプリングを個別に実現し、サンプリング波形を同時に画面に表示し、三相ケーブルの波形を比較することができます。出力パルスサンプリング速度の適応機能や自動波形解析機能を備えており、アプリケーションも簡単です。
製品の特徴
| 最大テスト長 | 50km以上 |
| サンプリング速度 | 10MHz、20MHz、50MHz、100MHz、200MHz |
| パルス幅 | 1us、0.75us、0.5us、0.2us、0.1us |
| パルス振幅 | 400V |
距離測定機能動作原理
ケーブル障害テスターは進行波法のテスト原理を採用しています。
1.進行波法：電波が伝送線路を伝送するとき、伝送線路が均一でない場合、つまり伝送線路のある点の特性インピーダンスが変化すると、電波がその点に伝送されると、負荷に伝送し続けるだけでなく、逆伝送が発生してテストエンドに戻ります。波の逆伝送を反射波と呼び、波が逆伝送を引き起こす現象を波の反射現象と呼びます。いわゆる進行波とは、入射波と反射波の総称を指します。
図２に示すように、伝送線路を電波が伝送すると、短絡点におけるエコーの極性は発射パルスの極性と逆極性となり、破断点（ケーブル終端を含む）におけるエコーの極性は発射パルスの極性と同極性となる。パルス法を使用すると、機器はエコーの極性に応じて障害点とテストエンドの間の距離を簡単に決定できます。
3. ケーブル障害テスターは、低電圧パルス信号をテスト対象のケーブルに適用します。このパルス信号は、ケーブルの障害点を介して反射信号を生成します。ケーブル障害テスターは反射信号を処理し、波形図を表示します。テスト対象のケーブルの大まかな障害距離は、反射波形を分析することによって決定されます。
配線方法は次のとおりです。 単一の Q ラインを使用して、ケーブル故障テスタの「サンプリング インターフェイス」を故障相線およびケーブル シールド層に接続します。低電圧パルスの配線を下図に示します。
注：試験中はケーブル本体に蓄電されていないことを確認する必要があります。
ステップ 1: 信号ラインをクランプしてフェーズ A をテストします。対応するインターフェイスのテストフェーズ選択もフェーズ A に設定されます。次に、インターフェイスのサンプル/キープ ボタンをクリックして、サンプリング状態に入ります。サンプリング波形を観察します。 sだと思うなら波形の増幅に問題がない場合は、サンプル/キープ ボタンをクリックして波形解析のためのホールド状態に入ります。 「波形例」を参照-波形を解析します。
ステップ 2: 信号ラインをクランプしてフェーズ B をテストします。テストプロセスの最初のステップを繰り返します。
ステップ 3: 信号ラインをクランプしてフェーズ C をテストします。テスト プロセスの最初のステップを繰り返します。
上記の 3 段階のテストが完了すると、インターフェースは三相ケーブルのパルステスト波形を同時に表示します。
