キャベルの故障検出器
>

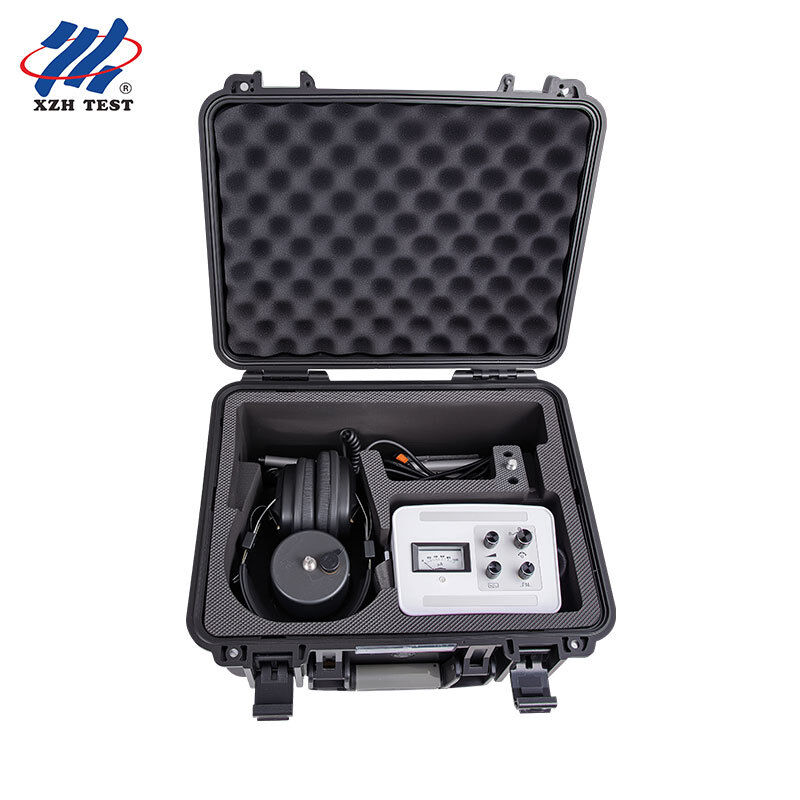

キャベルの故障点検器 アナログメーター 音響磁気同期 地下探知器 XHDD503

キャベルの故障点検器 アナログメーター 音響磁気同期 地下探知器 XHDD503

製品詳細:
起源の場所: 中国陝西省西安市
ブランド名: XZH TEST
証明: CE/ISO
モデル番号: XHDD503
詳細情報
起源の場所:
中国陝西省西安市
ブランド名:
XZH TEST
証明:
CE/ISO
モデル番号:
XHDD503
ハイライト:

High Light

ハイライト:

Analog Cable Fault Locator

,

Underground Cable Fault Pinpointer

,

Cable Fault Pinpointer Locator

Trading Information
最小注文数量:
1台
価格:
交渉可能
パッケージの詳細:
木製のパッケージ
受渡し時間:
5~8営業日
支払条件:
T/T
供給の能力:
3000台/年
製品の説明
製品概要

XHDD503アナログケーブル故障ピンポインターは、振動ピックアップと電磁誘導の原理を利用して、ケーブル故障点の正確な位置を特定します。高電圧パルス発生器の助けを借りて、故障点でフラッシュオーバー放電が行われます。フラッシュオーバー放電によって生成された振動波、音波、電磁波は、ピンポインティング機器の専用プローブによってピックアップされ、機器によって増幅および処理され、表示および出力され、最終的にテスターの聴覚と視覚によって故障点の正確な位置が判断されます。これにより、ケーブルの「真上、概測範囲内」でケーブル故障点を正確に特定するタスクが完了します。

このピンポインティング機器は、電力ケーブル、高周波同軸ケーブル、街灯ケーブル、およびさまざまな材料、断面積、媒体の埋設線の低抵抗、短絡、開回路、断線故障、ならびに高抵抗漏洩および高抵抗フラッシュオーバー故障に適しています。

主な特徴
故障点放電時に発生する振動波、音波、電磁波を同期して受信
音響および磁気チャンネルは別々に設計され、別々に給電されるため、干渉防止能力が強化されています
信号強度とトレンドが一目でわかるアナログメーター設計
ゼロレベルは任意に調整可能で、さまざまな強弱の現場に適しています
防水等級IP65の多層物理分離信号センサー
大容量リチウムイオンバッテリー内蔵で超長待機時間、および急速充電器
小型軽量で操作が簡単、シンプルなインターフェース
技術パラメータ
項目 仕様
倍率 50万倍
測位精度 0.1m未満
出力インピーダンス 350Ω
動作電源 4×3.7V 3200mAh 標準バッテリー
静止電流 10mA未満
待機時間 20時間以上
周囲温度 −25℃~65℃、相対湿度≤90%
動作原理

音響・磁気による故障位置特定同期法は、非常に正確でユニークな故障位置特定方法です。その原理は、従来の音響位置特定方法に基づいており、電磁信号の検出と応用が追加されています。

高電圧パルス作用下で、ケーブルの故障点でフラッシュオーバー放電が発生します。故障点で放電すると、エコー、振動波、音波、電磁波、赤外線波、瞬間的な短絡などの物理現象が発生します。ケーブル故障テスターは、故障点でのフラッシュオーバー放電を検出します。エコーと瞬間的な短絡現象は、故障点の概測を完了するために使用でき、ピンポインティング機器は、フラッシュオーバー放電によって生成された振動波、音波、電磁波を使用して、故障点の精密な位置特定を完了します。

本機は、音響および磁気チャンネルの独立した設計と別々の電源を採用しており、干渉防止能力を大幅に向上させ、さまざまな故障現場に適しています。倍率が高く感度が高いため、特に深い故障点の特定に適していますが、そのトレードオフとして、背景ノイズが比較的大きくなります。

使用概要 高電圧発生器との配線

音響・磁気同期ピンポインティングには、周期的な放電状態で動作する高電圧衝撃信号発生器が必要です。配線方法には、位相対装甲法(位相対地絶縁損傷がある場合に推奨、放電音減衰が小さい)、位相対位相法(接地を伴わない単純な位相対位相故障の場合)、および単純な断線故障の配線方法が含まれます。

ピンポインティングエリアの選択

ピンポインティングの前に、まずケーブル経路を明確にする必要があります。図面とデータが不完全な場合は、経路検出を行い、マークを付けます。距離測定結果に基づいて、ケーブルヘッドプレートのマージンと地形を考慮して、故障点の位置を大まかに特定します。通常は(距離測定値±50m)の範囲内です。故障点が貫通し、高電圧パルス発生器の放電サイクルが3~5秒であることを確認した後、選択したエリアのケーブルの真上でピンポインティングを開始します。

ピンポインティング手順
1.組み立て:プローブ、プローブチップ(必要な場合)、および延長ロッドを組み立てます
2.配線:まずオーディオケーブルを入力チャンネルに挿入し、プローブを接続し、次にイヤホンを出力チャンネルに挿入します
3.「動作モード」ノブを「ピンポインティング」位置に設定します
4.「レベル調整」ノブを調整して、メーターの針が効果的に振れるようにします
5.「音量調整」ノブを調整して、イヤホンの音がオペレーターが監視するのに適したレベルになるようにします
6.調整後、故障点がフラッシュオーバー放電を貫通していることを確認しながら、「ケーブルの真上、概測範囲内」で正確に特定します

プロセス全体を通して、プローブをケーブルの真上、概測範囲内に保ちます。音量調整とレベル調整を変更せずに、点A1から点A2までの信号強度が徐々に弱くなる場合、イヤホンの音が最も大きく、メーターの針が最も強く振れ、音と同期する点Bが故障点です。

注意事項と一般的な故障
機器の使用後、「動作モード」ノブを「O」に回して機器をシャットダウンします。
バッテリー電圧が不足すると感度が低下するため、すぐに充電する必要があります。充電するには、機器からバッテリーを取り外し、AC 220Vソケットに接続された専用充電器で充電します。赤色のライトは充電中、緑色のライトは充電完了を示します。放電したバッテリーを完全に充電するには約4時間かかります。
プローブは敏感な部品であり、分解してはなりません。
機器に故障が発生した場合は、元の工場に修理を依頼してください。勝手に分解しないでください。
ディスプレイを腐食性溶剤(化学溶剤やアルコールなど)で拭かないでください。温水に浸した半乾きの糸くずの出ない布と、その後乾いたマイクロファイバークロスを使用してください。
位置特定のためにセンサーをケーブル本体に置かないでください。ケーブルのどの位置でも聞こえるかすかなポップ音は、電気応力振動であり、位置特定には使用できません。
ポインターが振れない場合/磁場信号がテストできない場合は、バッテリー充電、「レベル調整」ゲイン、および機器とプローブ間の接続ワイヤが確実に接続されているかを確認してください。
プローブを固定またはタップしたときにイヤホンから音が出ない場合は、バッテリー充電、「レベル調整」ゲイン、および機器とプローブ間の接続ワイヤを確認してください。

注:ピンポインティング中にFMラジオ信号が時折聞こえる場合は、機器が正常に動作していることを示しており、作業に影響はありません。「周波数調整」ノブを調整することで改善される場合があります。

FAQ

Q1. XHDD503は何をしますか?
これはアナログメーターケーブル故障ピンポインターで、振動ピックアップと電磁誘導を使用してケーブル故障点の正確な位置を特定します。高電圧パルス発生器を使用して故障点でフラッシュオーバー放電を誘発し、振動、音、電磁波はプローブによってピックアップされ、機器によって処理されるため、テスターは概測範囲内のケーブルの真上で、聴覚と視覚によって正確な点を判断できます。

Q2. どのような故障やケーブルに適していますか?
電力ケーブル、高周波同軸ケーブル、街灯ケーブル、およびさまざまな材料、断面積、媒体の埋設線の低抵抗、短絡、開回路、断線故障、ならびに高抵抗漏洩および高抵抗フラッシュオーバー故障に適しています。

Q3. 干渉防止能力が強いのはなぜですか?
音響および磁気チャンネルは別々に設計され、別々に給電され、ゼロレベルは任意に調整可能です。倍率が高く感度が高いため、特に深い故障点の特定に適していますが、背景ノイズは比較的大きくなります。

Q4. どのような精度と作業条件が期待できますか?
測位精度は0.1m未満、倍率は50万倍、出力インピーダンスは350Ωです。4×3.7V 3200mAh標準バッテリーで動作し、静止電流は10mA未満、待機時間は20時間以上です。動作温度は-25℃~65℃、相対湿度は90%以下で、センサーはIP65防水です。

Q5. 何に注意すべきで、何が含まれていますか?
終了したら動作モードノブを「O」に回してください。バッテリー電圧が不足したら充電してください(機器の外で専用充電器で充電してください。満充電まで約4時間)。プローブや機器を分解しないでください。センサーをケーブル本体に置かないでください。パッケージには、ケーブル故障ピンポインター、ヘッドフォン、プローブ、オーディオライン、充電器が含まれており、1年間の無料保証と生涯メンテナンスおよび技術サービスが付いています。
