ケーブル障害ピンポインター | 音響磁気同期 5インチタッチスクリーン探査器 | XHDD503B

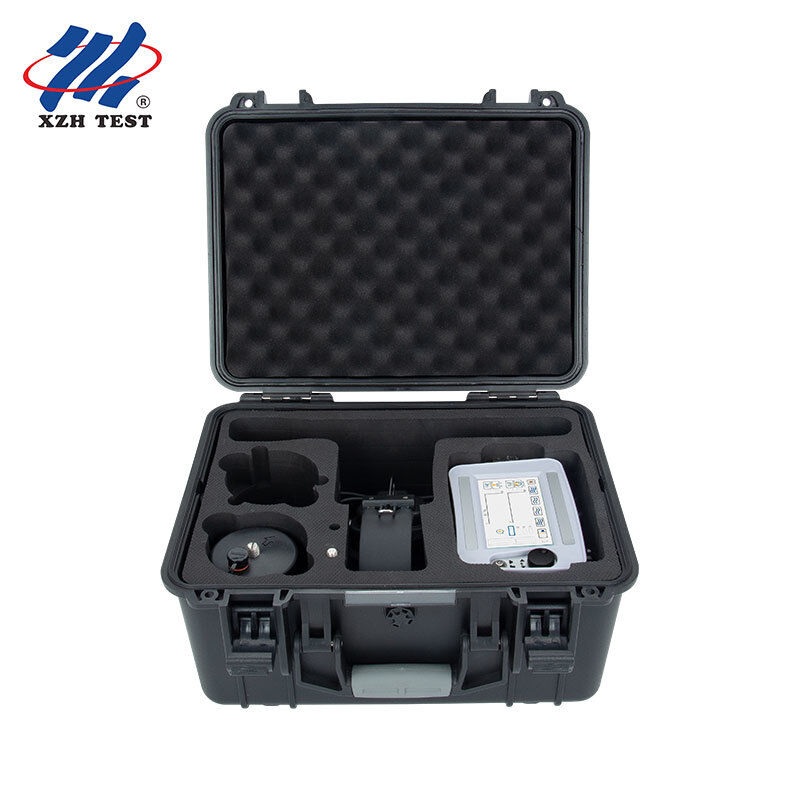

XHDD503Bケーブル故障ピンポインターは、音響磁気同期法を用いて電力ケーブルの故障点特定を行います。電子フラッシュオーバーは衝撃放電発生器によって生成され、対応するプローブで拾い上げ増幅され、聴覚および視覚的な判断によって故障点の正確な位置が特定されます。粗測範囲内でのケーブル故障点の精密測位を完了し、音響磁気時間差を収集し、測位技術と経路支援テストを統合して、効率的で正確なケーブル故障位置特定のための複数のテストモードと豊富で多様なプロンプト情報を提供します。

このピンポインティング機器は、電力ケーブル、高周波同軸ケーブル、街路灯ケーブル、およびさまざまな材料、断面積、媒体の埋設線の低抵抗、短絡、開回路、断線故障、ならびに高抵抗漏洩および高抵抗フラッシュオーバー故障に適しています。

本装置は、従来の音響ピンポインティング法に電磁信号の検出と応用を追加した音響磁気同期法を用いて、故障位置を正確に特定します。

高電圧発生器が故障ケーブルに衝撃放電を行うと、故障点での放電によって発生した音が地面に伝播します。音響信号は高感度プローブによって拾われ、増幅された後、ヘッドホンから「ポッ」という音が聞こえます。内蔵プローブはリアルタイムで磁場信号を受信し、磁場が音よりもはるかに速く伝播するという原理を利用して、電磁信号と音響信号の時間差を検出することにより、故障点までの距離を決定します。センサー位置を移動させて音響磁気時間差が最小となる点を見つけ、その真下が正確な故障位置となります。

従来の音響ピンポインティング機器は、一般的にイヤホンのみで監視するか、メーターポインターの振れに頼って故障点での放電音を識別します。放電音は瞬時に消え、周囲のノイズとの差も大きくないため、経験の浅いオペレーターにとっては大きな困難をもたらすことがよくあります。音響磁気同期法はこれらの問題を効果的に回避します。

本機のピンポインティングモードは音響磁気モードです。音響信号と磁場信号の波形を自動表示し、音響信号と磁場信号の時間差を自動計算します。タッチスクリーンまたはワンボタン調整コントロールで操作します。操作インターフェースには、波形表示エリアとパラメータ調整エリアが含まれます。

音響チャンネルフィルターは、工場出荷時のデフォルト帯域幅が100 Hz～1600 Hzです。さまざまな現場に合わせて適切なフィルターパラメータを選択できます。例えば、硬い土壌（セメントや石板の下など）では高周波成分が支配的になり、砂浜や土壌では低周波成分が支配的になります。

音響磁気同期ピンポインティングには、周期的な放電状態で動作する高電圧衝撃信号発生器が必要です。配線方法には、位相対装甲法（位相対地絶縁損傷がある場合に推奨。放電音減衰が小さい）、位相対位相法（接地を伴わない単純な位相対位相故障の場合）、および単純な断線故障の配線方法があります。

ピンポインティングの前に、まずケーブル経路を明確に定義する必要があります。図面データが不完全な場合は、経路を検出してマークする必要があります。距離測定結果とケーブルヘッドリールマージンおよび地形を考慮して、故障点位置を大まかに決定します。通常は（粗測距離値 ± 50 m）の範囲内です。故障点に到達し、高電圧パルス発生器の放電サイクルが3～5秒であることを確認した後、選択したエリアのケーブルの真上から直接ピンポインティングを開始します。

ピンポインティングプローブセンサーをセンサーソケットに、イヤホンをイヤホンソケットに接続します。選択したエリアで、センサーをケーブルの真上に平らに置き、ケーブル敷設方向に向け、音響磁気同期モードを選択し、イヤホンで聞きながら波形を観察します。推奨される開始原則は、低しきい値、大ゲイン、高音量です。音響および音響/磁気波形が聞こえ、見えるようになったら、センサープローブを1～2 mごとに移動させ、各点で2回以上の放電サイクルを監視します。音響と波形が聞こえなくなり、時間差が大きくから小さく、そして再び大きくなるまで移動を続けます。その後、戻って再配置します。再配置する際は、しきい値を上げ、ゲインを下げ、音量を下げ、音響と波形が最も大きくなる点と時間差が最小となる点を見つけます。この2つの重なりが故障点です。
