キャベルの故障検出器
>

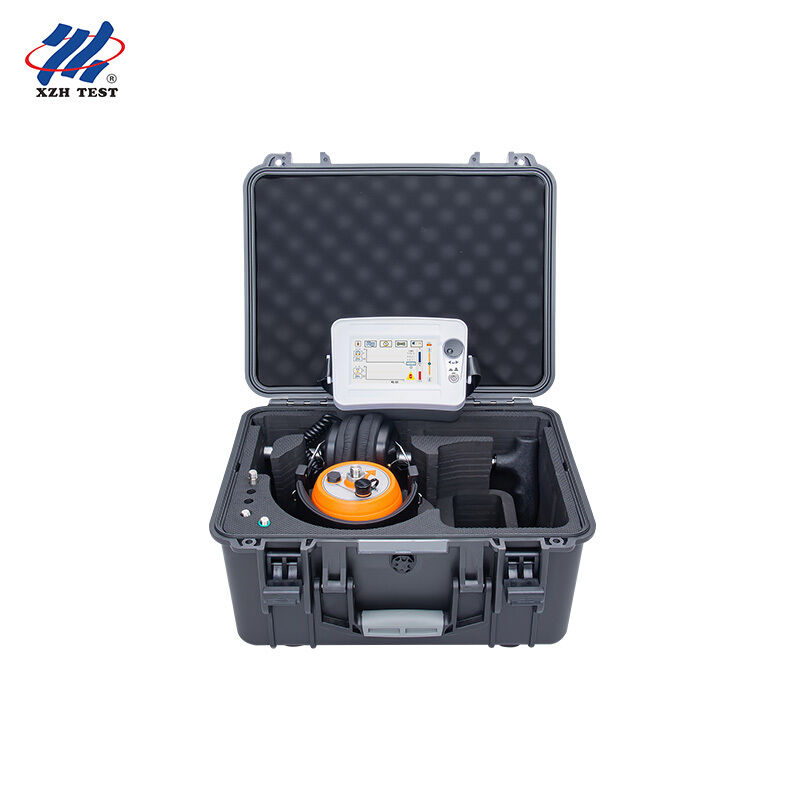

ケーブル故障ピンポインター | デジタルプローブ音響磁気同期(故障プロンプト付き) | XHDD503C+

ケーブル故障ピンポインター | デジタルプローブ音響磁気同期(故障プロンプト付き) | XHDD503C+

製品詳細:
起源の場所: 中国陝西省西安市
ブランド名: XZH TEST
証明: ISO/CE
モデル番号: XHDD503C+
詳細情報
起源の場所:
中国陝西省西安市
ブランド名:
XZH TEST
証明:
ISO/CE
モデル番号:
XHDD503C+
ハイライト:

High Light

ハイライト:

Point Finder Cable Fault Locator

,

TDR Cable Fault Locator

,

Underground Cable Fault Detection

Trading Information
最小注文数量:
1台
価格:
交渉可能
パッケージの詳細:
木製のパッケージ
受渡し時間:
5~8営業日
支払条件:
T/T
供給の能力:
3000台/年
製品の説明
製品概要

XHDD503C+ケーブル・フェア・ピンポインタは,振動ピックアップと電磁誘導の音磁同期原理を使用して,ケーブル・フェアの特定の位置を決定する.高電圧パルス発電機が故障点でフラッシュオーバー放電を誘発する振動波,音波,電磁波は,機器の専用探査機によって収集され,障害波形と音が出力され,表示されます最後に,試験者は,聴覚と視力を用いて,故障の正確な位置を決定し,ケーブルの故障点を正確に位置づけ,およそ測定範囲内にある".

このロケータは,様々な電源ケーブル,同軸ケーブル,異なる電圧レベルの低電圧ケーブルの低抵抗,短回路,開き回路,断路障害の検出に適しています.,横切断や介質,漏れやフラッシュオーバーの高耐性障害

主要 な 特徴
タッチスクリーン 高明度のLCD (480 × 850, 350 ニット) 太陽光でも可視性を確保する
アコースティック・マグネット・シンクロンポジショニング技術,自動的にアコースティック・マグネット・タイム・ディファレンスを計算する
自動および手動調節機能を持つ音声信号の増幅値とトリガー値
様々なフィルタリングオプションの背景ノイズ削減技術
BNRの背景ノイズ削減機能と無音ノイズ削減機能
軌道の偏差表示と接近した故障点プロンプト機能
高感度でノイズ耐性があり 完全にデジタルな位置探知装置
多層の物理隔離信号センサー,防水級 IP65
高容量リチウム電池と超長待機時間,高速充電器
コンパクトで軽量で 操作が簡単で シンプルな人間機械インターフェース
テクニカルパラメータ
ポイント 仕様
フィルタリングパラメータ フルパス: 100 Hz~1600 Hz;バンドパス: 200 Hz~600 Hz;低パス: 100 Hz~300 Hz;高パス: 160 Hz~1600 Hz
チャンネル調整 音声と磁気信号のレベルが8つ調整可能で,信号のトリガースローゲルは0から99レベルまで調整可能
音量 増幅: 16 レベル (0~112 dB);インパデンス: 350 Ω
検出範囲 0.009999秒
フィルタリング方法 第5順位の重複フィルター
検出精度 位置付け ≤0.1m,経路 ≤0.5m
稼働電源 3.7 V3200 AH318650 バッテリーセル × 4
待機時間 8時間以上
環境温度 −25 °Cから65 °C;相対湿度 ≤ 90%
作業原理

この装置は,誤差の正確な位置を測定するために,音磁同期方法を使用します.電気磁気信号の検出と適用を加えた従来の音響位置測定方法に基づいている.

高電圧発電機が欠陥ケーブルを通って放電すると,欠陥点での放電によって生じる音が地面に伝わります.音信号 は 極めて 敏感 な 探査機 に 捕ら れ て い ます探査機には,磁場インダクションコイルが組み込まれ,磁場信号をリアルタイムで受信する.磁場伝播速度が音速よりもはるかに高いという原理を用いて電磁信号と音声信号の間の時間差を検出して 障害点までの距離を決定します センサーの位置を絶えず移動することで最小の音磁時間差を持つ点が見つかりました; 誤差の正確な位置はこの点以下です.

伝統的な音響障害の位置測定器は,通常,ヘッドフォンや計数器のポインタの動きのみを頼りに,障害点での放出音を区別します.放出音は瞬く間に 周囲の騒音と区別がつかないからです音声磁気同期法により,これらの問題を効果的に回避できます.

操作インターフェイスと設定

触覚画面操作と1ボタンの操作を 2つの操作モードで提供します.ユーザーインターフェイスには波形表示エリア (音波形と磁場波形) とパラメータ調整エリアが含まれます.

マグネットフィールドトリガー設定 (0°99レベル) と マグネットフィールド増幅設定 (1°8レベル)
自動または手動調節可能で,音のトリガー設定 (099レベル) と音の増幅設定 (18レベル)
探査機の指示;フィルタリングモードの設定 (フルパス,ハイパス,ローパス,バンドパスフィルタリング)
静音設定 BNR (デジタルバックグラウンドノイズ削減)
ボリューム設定 (0~16レベル,8レベルは84dB,12レベルは108dB)
バッテリーレベル表示,経路表示,音の強度,電磁信号,磁場強度,4セットの音磁時間差データ (ms) と探査器表示

音声チャンネルフィルターは,標準的な帯域幅が100 Hz~1600 Hzです. 適切なフィルターパラメータは,例えば,高通路フィルタは,高周波の衝撃放出音を保存します.低通行フィルタは,より離れた場所や荒れやすい土や砂の上では適しています.帯通行フィルタは両者の間のトレードオフです

注記:収集された4つのデータセットが連続して3回30ms未満である場合,電磁信号の横に,故障点が近づいていることを示すアイコンが表示されます.

使用概要 高電圧発電所との配線

特定するには 周期的な放電状態で働く 高電圧インパルス信号発電機が必要ですワイヤリング方法には,相線から装甲方法 (相線から地面への主要隔離損傷がある場合,好ましい) が含まれます.放出音の鈍化が小さいため),相対相方法 (接地なしの単純な相対相欠陥の場合),および単純なオープン回路欠陥の場合の配線方法.

特定領域を選択する

線路を特定する前に,まず線路の経路を明確に定義し,図が不完全であれば,経路調査を行い,経路をマークする必要があります.距離測定結果に基づいて,ケーブルヘッドのリールマージンと地形を考慮し誤差の位置は,通常,距離測定値から約 ± 50 m 圏内で推定される.欠陥ポイントが穴を開けられ,高電圧パルス発電機の放電サイクルが3~5秒以内に確保した後選択した領域内のケーブルの上に直接開始します.

ステップを特定する

センサーポートに接続し,イヤホンをイヤホンポートに接続します. 選択したエリアで,ケーブルの上に直接地面にセンサーを平らに配置します.ケーブルの敷設方向を指しているイヤホンで聴いている間に波形を観察します.推奨されるスタート設定は低しきい,高増幅,高音量です.音と音/磁気波形が聞こえ,見えるときセンサーの探査機を1〜2mごとに動かし,少なくとも2回の放電サイクルで各点で聴いてください.音が聞こえなくなり 波形が再び見えなくなり 時間差が大きくなり小さくなり 大きくなりに戻るまで続けます移動するとき,より高い限界値,より低い利益,より低いボリュームを使用します.音と波の形が最大である点と 時間の差が最小の点を見つけます 2つの一致は欠陥点です.

予防策 と よく 見 られる 欠陥
バッテリーレベルが20%未満の場合,インターフェースは雷のシンボルを表示し,計器は充電する必要があります.完全に放電されたバッテリーは完全に充電するのに約4時間かかります.赤い電源灯は充電を意味し,緑色灯は充電が完了することを意味します.
探査機は敏感な要素で,分解してはならない.
装置が故障した場合,すぐに製造者に連絡してください.任意に分解しないでください.
液晶画面を拭くには腐食性溶媒 (化学溶媒やアルコールなど) を使用しないでください.温かい水に浸した半乾燥した毛糸のない布,その後乾燥したマイクロファイバー布を使用してください.
センサーをケーブルボディに直接配置して位置を特定しないでください.電線上のどこでも聞こえる微弱な鳴き声は,大きな電流の即時放電による電気ストレスによる振動です.,または,ケーブル装甲の重複でオキシドまたは腐食からの弱い放出,そしてそれは特定するために使用することはできません.
磁場信号が検知できない場合は,電池の電源,磁場経路の増幅設定,メインユニットと探査機との接続を確認し,経路が正しいかどうかを再確認します.
探査機が位置づけられたり,タップされたりすると,ヘッドフォンから音が出ない場合は,バッテリー電源,音量設定の増幅,主ユニットと探査機との接続を確認します.そしてホストとヘッドセットの間の接続.
誰 の ため に か

XHDD503C+は自動調整可能なデジタル位置付け装置,使いやすさと繰り返しが重要な通常のケーブル整備作業自動音増/トリガー調整と 明確な接近欠陥ポイントプロンプト経験が少ない操作者が自信を持って電話ができるように 装置が自力でサイトに適応することを望む混合経験チームのために作られています経験豊富な操作者は 高頻度で日常的な作業で より速く作業できます

ケーブルの故障を定期的に特定し 一貫して繰り返す作業を重んじます
経験が少ない操作者が自動加速/トリガー調整と接近故障点プロンプトに頼る混合経験の乗組員
電源ケーブル,同軸ケーブル,低電圧ケーブルが 異なる電圧レベル,横断,メディアで動作する
低抵抗,短回路,開き回路,断路の故障,漏れやフラッシュオーバーの高抵抗の故障を扱うスタッフ
コンパクトで完全にデジタルなノイズ耐性探査機を 探査路偏差表示とIP65保護で
よくある質問

Q1.XHDD503C+は何をする?
これは,振動ピックアップと電磁誘導の音磁同期原理を使用して,ケーブル欠陥の特定の位置を決定するケーブル欠陥ポインタです.探査機は振動を収集します断層のフラッシュオーバー放電によって生じる音波と電磁波,主装置は断層の波形と音を知的に処理し,表示します.検査者は聴覚と視覚によって 欠陥を特定できます.

Q2. どの欠陥やケーブルに適しているのですか?
低抵抗,短回路,開き回路,断路の障害を電源ケーブル,同軸ケーブル,異なる電圧レベルの低電圧ケーブルで検出するのに適しています.横切断と介質漏れやフラッシュオーバーの高耐性障害

Q3. 日常使用では何が特徴づけているのか?
音声磁気時間差を自動的に計算し 自動と手動の音増/トリガー調整を可能にしますそして,経路偏差の指示と接近の欠陥ポイントのプロンプトを提供します作業場が騒々しくても 迅速に確認できるようにします

Q4. どの程度の精度と労働条件を期待できるでしょうか?
検出精度は位置付けでは≤0.1m,経路では≤0.5mで,検出範囲は0.00~99.99 ms. 4 × 3.7 V~3200 AH~18650 電池で動作し,待機時間は8時間以上,−25 °Cから65 °C,相対湿度 ≤ 90%センサーはIP65まで防水しています

Q5. 何 を 留意 し なけれ ば なり ませ ん か.それ に 何 が 含ま れ て い ます か.
バッテリーレベルが20%未満 (満充電に約4時間かかる) のとき,計器を充電する.探査機や計器を分解しない.液晶画面を半乾燥した毛糸のない布でのみ掃除する.センサーをケーブルボディに直接配置しないでください.パッケージには,ケーブル故障検出器,ヘッドフォン,探査機 (接続棒,ベース,地面ピン,探査機コネクタとディスクコネクタ),7コアのシールド信号ケーブル,充電器と多機能のレンチキー1年間の保証と終身メンテナンスと技術サービス
