XHDD503Cケーブル障害ピンポインターは、音響磁気同期法を使用して電力ケーブルの障害点を見つけます。電子フラッシュオーバーは衝撃放電発生器によって生成され、対応するプローブで拾われ増幅され、聴覚的および視覚的な判断によって障害点の正確な位置が特定されます。これは、大まかな測定範囲内でケーブル障害点の前定位を完了し、音響磁気時間差を収集する装置です。測位技術、経路支援テストなどの技術を統合し、複数のテストモードと豊富で多様なプロンプト情報を提供して、ケーブル障害位置決めを効率的かつ正確に完了します。
このピンポインティング機器は、電力ケーブル、高周波同軸ケーブル、街路灯ケーブル、およびさまざまな材料、断面積、媒体の埋設線における低抵抗、短絡、開回路、断線障害、ならびに高抵抗漏洩および高抵抗フラッシュオーバー障害に適しています。
主な特徴| 項目 | 仕様 |
|---|---|
| フィルターパラメータ | 全帯域:100 Hz~1600 Hz;ローパス:100 Hz~300 Hz;ハイパス:160 Hz~1600 Hz;バンドパス:200 Hz~600 Hz |
| チャンネルゲイン | 8段階調整可能 |
| 磁気チャンネルゲイン | 8段階調整可能 |
| 出力ゲイン | 16段階(0~112 dB) |
| 出力インピーダンス | 350 Ω |
| 音響磁気測位精度 | 0.1 m未満 |
| 経路識別精度 | 0.5 m未満 |
| 電源 | 4 × 18650標準リチウムイオンバッテリー |
| スタンバイ時間 | 8時間以上 |
| 周囲温度 | -25℃~65℃;相対湿度≦90% |
本機は音響磁気同期法を用いて障害位置を正確に特定します。これは、従来の音響ピンポインティング法に電磁信号の検出と応用を加えた、非常に正確でユニークな位置特定方法です。
高電圧発生器が故障したケーブルに衝撃放電を行うと、障害点での放電によって発生する音が地面に伝播します。音響信号は高感度プローブによって拾われ、増幅された後、ヘッドホンから「ポッ」という音が聞こえます。内蔵プローブはリアルタイムで磁場信号を受信し、磁場が音よりもはるかに速く伝播するという原理を利用して、電磁信号と音響信号の時間差を検出することにより、障害点までの距離を決定します。センサー位置を移動させて音響磁気時間差が最小となる点を見つけ、その真下が正確な障害位置となります。
従来の音響ピンポインティング機器は、一般的にイヤホンのみで監視するか、メーターポインターの振れに頼って障害点での放電音を識別します。放電音は瞬時に消え、周囲のノイズとの差も大きくないため、経験の浅いオペレーターにとっては大きな困難をもたらすことがよくあります。音響磁気同期法は、従来の音響法のこれらの問題を効果的に回避します。
操作画面と設定本機はタッチスクリーンまたはワンボタン調整コントロールで操作します。操作インターフェースには、波形表示エリアとパラメータ調整エリアが含まれます。
音響チャンネルフィルターは、工場出荷時のデフォルト帯域幅が100 Hz~1600 Hzです。現場に応じて適切なフィルターパラメータを選択できます。例えば、障害点の近くの硬い舗装では、ハイパスフィルターが最も高周波の衝撃放電音をよく保持しますが、遠く離れた場所や柔らかい土や砂の上ではローパスフィルターが適しています。バンドパスフィルタリングは、両者の中間的な選択肢です。
注:収集された4セットのデータが3回連続で30 ms未満の場合、電磁信号の横にアイコンが表示され、障害点に近づいたことを示します。
音響磁気同期ピンポインティングには、周期的な放電状態で作動する高電圧衝撃信号発生器が必要です。配線方法には、位相対装甲法(位相対接地絶縁損傷がある場合に推奨、放電音減衰が小さい)、位相対位相法(接地を伴わない単純な位相対位相障害の場合)、および単純な断線障害の配線方法があります。
ピンポインティングエリアの選択ピンポインティングの前に、まずケーブル経路を明確にする必要があります。図面やデータが不完全な場合は、経路検出を行い、マークを付けます。距離測定結果に基づいて、ケーブルヘッドプレートのマージンと地形を考慮して、障害点位置を大まかに決定します。通常は(距離測定値±50 m)の範囲内です。障害点に到達し、高電圧パルス発生器の放電サイクルが3~5秒であることを確認した後、選択したエリアのケーブルの真上から直接ピンポインティングを開始します。
ピンポインティング手順プローブセンサーをセンサージャックに、イヤホンをヘッドホンジャックに接続します。選択したエリアで、センサーをケーブルの真上に平らに置き、ケーブル敷設方向に向け、音響磁気同期モードを選択します。波形を観察し、ヘッドホンで聞きながらピンポインティングを開始します。推奨される開始原則は、低しきい値、高ゲイン、高音量です。音を聞き、音響波形と磁場波形の両方を確認した後、約1~2 mごとにセンシングプローブを移動させ、各点で3回以上の放電サイクルを監視します。音または波形が聞こえなくなったり見えなくなったりし、時間差の値が大きから小へ、そしてまた大へと変化するまで前進し続けます。その後、戻って再ピンポインティングします。再ピンポインティングする際は、しきい値を上げ、ゲインを下げ、音量を下げ、音響と波形が最も大きい点と時間差が最小となる点を見つけます。この2つの点の重なりが障害点です。
注意事項と一般的な障害XHDD503Cは、ケーブルルートが不明確または記録されていないネットワーク向けの、経路支援型音響磁気ピンポインティング機器です。。ケーブル経路を確認してから同じ作業で障害をピンポイントする必要があるチーム向けに作られています。古いまたは記録の悪いネットワーク、混合埋設線、図面やルートデータが不完全な現場などでは、オペレーターは経路偏差表示と音響磁気時間差を組み合わせて、ポイントを絞り込む必要があります。
Q1. XHDD503Cは何をしますか?
これはケーブル障害ピンポインターで、音響磁気同期法を使用して電力ケーブルの障害点を見つけます。電子フラッシュオーバーは衝撃放電発生器によって生成され、プローブで拾われ増幅され、大まかな測定範囲内で聴覚的および視覚的な判断によって正確に位置が特定され、同時に音響磁気時間差も収集されます。
Q2. どのような障害やケーブルに適していますか?
電力ケーブル、高周波同軸ケーブル、街路灯ケーブル、およびさまざまな材料、断面積、媒体の埋設線における低抵抗、短絡、開回路、断線障害、ならびに高抵抗漏洩および高抵抗フラッシュオーバー障害に適しています。
Q3. 音響磁気同期法はどのように機能しますか?
従来の音響法をベースに、電磁信号検出を追加したものです。放電音は地面に到達しプローブで拾われ、内蔵プローブはリアルタイムで磁場信号を受信します。磁場は音よりもはるかに速く伝播するため、2つの信号の時間差から障害点までの距離が決定されます。時間差が最小となる点が障害の真上になります。
Q4. どのような精度と作業条件が期待できますか?
音響磁気測位精度は0.1 m未満、経路識別精度は0.5 m未満です。4 × 18650標準リチウムイオンバッテリーで動作し、スタンバイ時間は8時間以上です。動作温度は-25℃~65℃、相対湿度は≦90%で、センサーはIP65防水です。
Q5. 何に注意すべきで、何が含まれていますか?

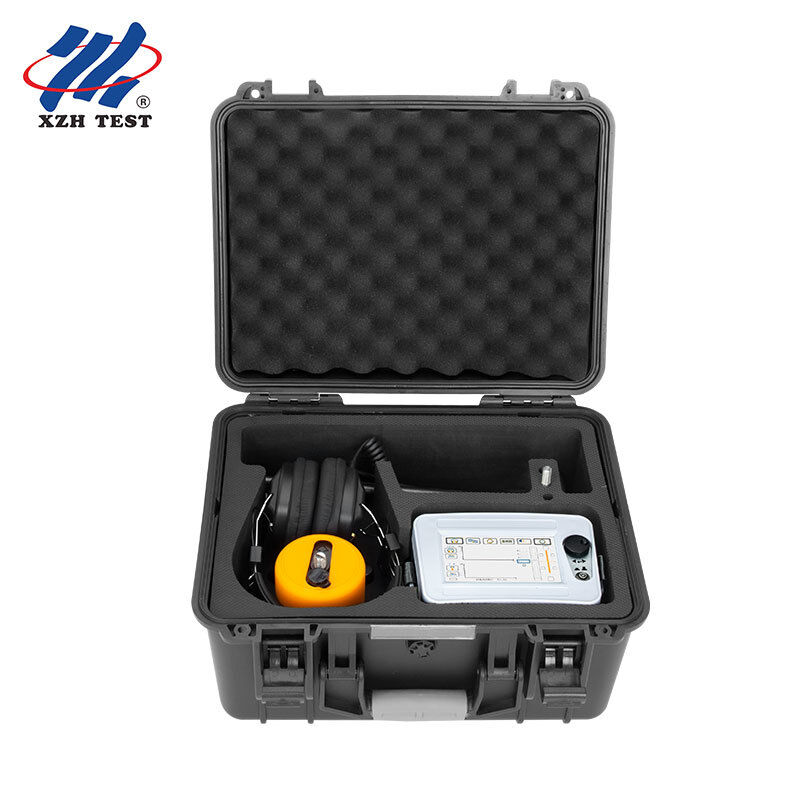

バッテリー残量が20%未満になったら充電してください(満充電まで約4時間)。プローブや機器を分解しないでください。LCDは半乾いた糸くずの出ない布で清掃してください。センサーをケーブル本体に置かないでください。パッケージには、ケーブル障害ロケーター、ヘッドホン、プローブ(接続ロッド、プローブヘッド、3つの爪付き)、7芯信号線、充電器、多機能フラワーレンチが含まれており、1年間の無料保証と生涯メンテナンスおよび技術サービスが付いています。
