XHDD503E ケーブル障害ピンポインターは、振動ピックアップと電磁誘導の原理を使用して、ケーブル障害点の特定の位置を特定します。故障点は、高電圧パルス発生器の助けを借りてフラッシュオーバー放電されます。フラッシュオーバ放電により発生する振動波、音波、電磁波は、測位装置の専用プローブで捉えられ、測位装置により増幅、処理、表示、出力されます。次に、テスターは聴覚と視覚によって障害点の正確な位置を特定します。これにより、「ケーブルの真上かつ大まかな測定範囲内」でケーブル障害点を正確に特定するタスクが完了します。
この位置特定装置は、電力ケーブル、高周波同軸ケーブル、街路灯ケーブル、さまざまな材質、断面、媒体の埋設電線の低抵抗、短絡、開路、断線故障のほか、高抵抗漏れ故障や高抵抗フラッシュオーバ故障にも適しています。
主な特長| アイテム | 仕様 |
|---|---|
| フィルタパラメータ | オールパス: 100 Hz ~ 1600 Hz。ローパス: 100 Hz ~ 300 Hz;ハイパス: 160 Hz ~ 1600 Hz;バンドパス: 200 Hz ~ 600 Hz |
| チャンネル調整 | 音、磁気、電圧各8段階 |
| 出力ゲイン | 16レベル(0~112dB) |
| 出力インピーダンス | 350Ω |
| 音響・磁気による位置決め精度 | 0.1m未満 |
| ステップ電圧位置決め精度 | 0.5m未満 |
| パス識別精度 | 0.5m未満 |
| 電源 | 4 × 18650 標準リチウム電池 |
| 待機時間 | 8時間以上 |
| 周囲温度 | -25 °C ~ 65 °C;相対湿度 ≤ 90% |
この方法は、従来の音響による位置特定方法に基づいて、電磁信号の検出と適用を追加します。高電圧発生器が故障したケーブルに対して衝撃放電を実行すると、故障点での放電によって発生した音は地面に伝わり、高感度のプローブによって拾われます。増幅後、ヘッドフォンから「ポップ」音が聞こえます。内蔵プローブは磁界信号をリアルタイムで受信し、磁界が音よりもはるかに速く伝播する原理を利用して、電磁信号と音信号の時間差を検出することで障害点の距離を特定します。センサーの位置を移動して、音響と磁気の時間差が最小となる点を見つけます。正確な障害位置はその真下にあります。
ピュアサウンド方式ピュアサウンド法は主に高抵抗故障やフラッシュオーバー故障の測定に使用されます。高電圧源が障害ケーブルにインパルス電圧を印加して障害点で放電破壊を引き起こし、放電中に発生する音を使用して障害位置を正確に特定します。音響振動センサーは音響信号を電気信号に変換し、増幅およびフィルタリングされて、最終的にヘッドフォンからの音に復元されるか、音の強さによって表示されます。最も音の強さが大きい場所が障害点です。
純磁気法純粋な磁気方式により、ケーブルの経路と障害点の正確な位置を特定できます。故障したケーブルに高電圧源からインパルス電圧を印加し、誘導コイルでパルス信号を拾い、パルス信号の特性からケーブルからのずれを判定します。拾ったパルス信号の特性がずれている場合、その箇所を故障箇所と判断します。
電圧方式(Aフレーム方式)埋設ケーブルの地絡事故の場合、電位差法により故障点を特定します。テスト電圧は、障害のあるケーブルのテスト ポイントとアースの間に追加され、ケーブルの入口点の周囲に入口点と同心円状の分布電界が形成されます。同じ半径の点間には電位差はありませんが、異なる半径の点 (点 A と点 B) の間には電位差があります。 2 つの点が徐々に中心点に近づきます。故障点がちょうどA点とB点の間にある場合、電位差はゼロになり、点が故障点を越えると極性が反転するため、前後に移動することで接地点を正確に決定できます。
操作インターフェースと設定機器はタッチスクリーンまたはワンボタン調整コントロールによって操作されます。操作インターフェースには、波形表示エリア(磁界波形、音声波形)とパラメータ調整エリアが含まれます。
サウンド チャネル フィルターの工場出荷時のデフォルト帯域幅は 100 Hz ~ 1600 Hz です。さまざまな現場に応じて適切なフィルタ パラメータを選択できます。たとえば、断層点に近い硬い舗装ではハイパス フィルタが高周波の衝撃放電音を最もよく保存しますが、それより離れた場所や柔らかい土や砂ではローパス フィルタが適しています。バンドパス フィルタリングは、この 2 つの間の妥協点です。
使用量の概要 高電圧パルス発生器の使用ピンポインタは、周期的な放電状態で動作する高電圧インパルス信号発生器と一緒に使用されます。配線方法には、相間被覆方式(放電音の減衰が小さいため、相対地間絶縁損傷がある場合に推奨)、相間方式(複合接地を使用しない単純な相間故障の場合)、および単純な断線故障の場合の配線方法があります。
ピンポイントエリアの選択特定する前に、まずケーブル経路を明確にする必要があります。図面やデータが不完全な場合は、パス検出を実行してマークを付ける必要があります。距離測定結果に基づいて、ケーブル頭板マージンや地形を考慮して、おおよその故障点位置が(距離測定値±50m)以内に決定されます。障害点を通過した後に特定が始まります。
手順を特定する注記:A フレーム方式は、導体がアースに接続されている (完全接地) 場合にのみ使用できます。
XHDD503Eは、障害がすでに大まかに特定された後に、最終的な正確なステップを行うための機器を特定する。これは、高電圧パルス発生器と組み合わせて故障点を正確に配置する必要があるチーム向けに構築されています。表面が硬い、周囲騒音の多い場所— コンクリートやアスファルトの下、交通量の多い道路沿い、高抵抗断層やフラッシュオーバー断層など — 通常の音響リスニング方法が騒音の中で簡単に失われてしまう場所。
Q1. XHDD503Eは何をするのですか?
振動ピックアップと電磁誘導を利用して、ケーブル障害点の特定の位置を特定するケーブル障害ピンポインターです。高電圧パルス発生器と連携して、故障箇所のフラッシュオーバー放電によって発生する振動、音、電磁波を拾い、オペレータはケーブルの真上および大まかな測定範囲内で、聴覚と視覚によって正確に地点を特定できます。
Q2.どの障害とケーブルに適していますか?
電源ケーブル、高周波同軸ケーブル、街路灯ケーブル、さまざまな材質、断面、媒体の埋設電線の低抵抗、短絡、開路、断線故障のほか、高抵抗漏れ故障、高抵抗フラッシュオーバ故障にも適しています。 A フレーム (ステップ電圧) 方式は、導体がデッドアースされている場合にのみ使用できます。
Q3.どのような正確な位置特定方法が提供されますか?
音響・磁気同期、純音響、純磁気、電圧(Aフレーム/ステップ電圧)方式の4つを提供します。音響-磁気同期では、従来の音響手法に電磁信号検出が追加され、電磁信号と音声信号の時間差によって距離が測定されます。
Q4.どのような精度と動作条件が期待できますか?
音響磁気位置決め精度は 0.1 m 未満、ステップ電圧位置決め精度は 0.5 m 未満、経路識別精度は 0.5 m 未満です。 4 × 18650 リチウム電池で動作し、-25 °C ~ 65 °C、相対湿度 90% 以下で 8 時間以上のスタンバイが可能で、センサーは IP65 の防水性能を備えています。
Q5.注意すべき点と含まれるものは何ですか?

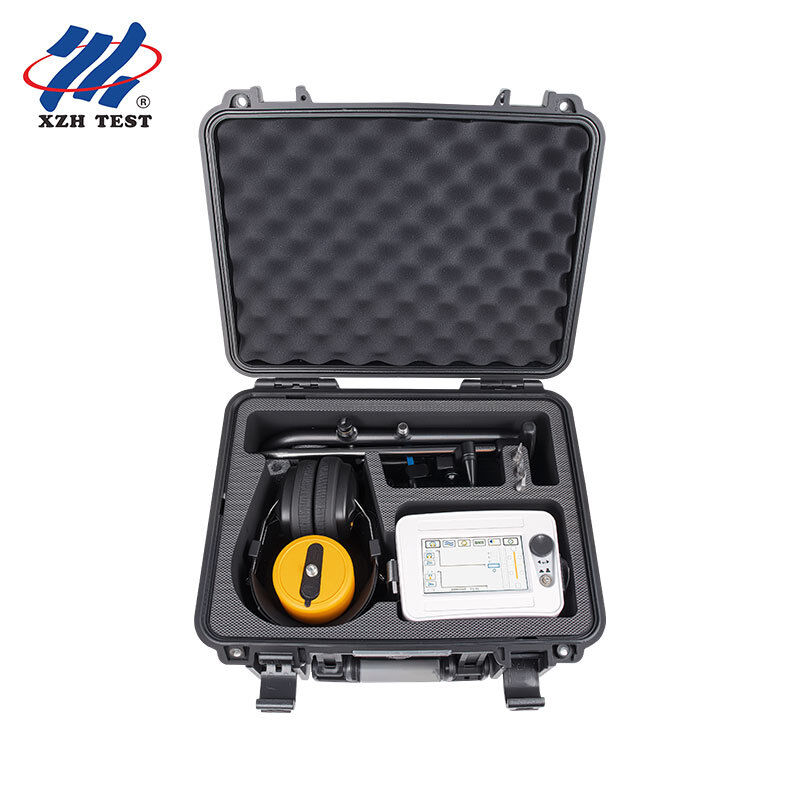

バッテリー残量が 20% 未満のときに機器を充電します (フル充電には約 4 時間)。プローブや機器を分解しないでください。 LCD を拭く場合は、半乾いた繊維のない布のみを使用してください。また、センサーをケーブル本体の上に置かないでください。パッケージには、ケーブル障害ピンポインター、ヘッドフォン、プローブ (コネクティング ロッド、プローブ ヘッド、および 3 つの爪付き)、7 芯信号線、充電器、A フレーム (A フレーム ケーブル付き)、2 つのアース ピン、および多機能フラワー レンチが含まれており、1 年間の無料保証と生涯メンテナンスおよび技術サービスが提供されます。
