キャベルの故障検出器
>
ケーブル識別装置 | 高出力ACケーブル識別装置(調整可能信号周波数付き)| XHSB505

ケーブル識別装置 | 高出力ACケーブル識別装置(調整可能信号周波数付き)| XHSB505

製品詳細:
起源の場所: 中国陝西省西安市
ブランド名: XZH TEST ISO/CE
証明: CE/ISO
モデル番号: XHSB505
詳細情報
起源の場所:
中国陝西省西安市
ブランド名:
XZH TEST ISO/CE
証明:
CE/ISO
モデル番号:
XHSB505
ハイライト:

High Light

ハイライト:

Clock Hands Swing Judgment Cable Fault Locator

,

Precise Detection Cable Fault Locator

,

High Voltage Pipeline Identifier

Trading Information
最小注文数量:
1台
価格:
交渉可能
パッケージの詳細:
木製のパッケージ
受渡し時間:
5~8営業日
支払条件:
T/T
供給の能力:
3000台/年
製品の説明
製品概要

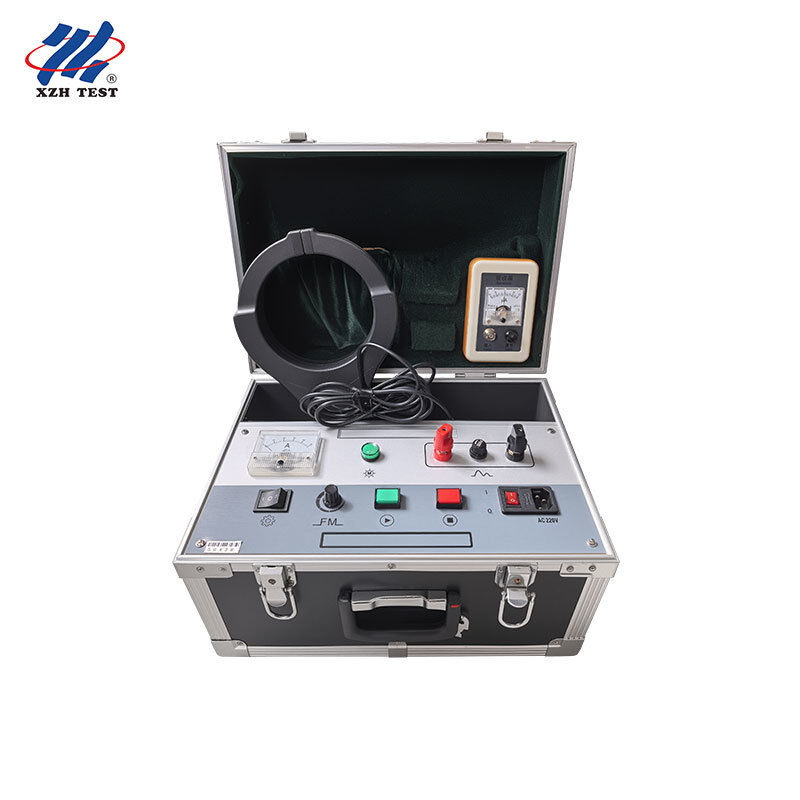

XHSB505ケーブル識別器は、現場の多数のケーブルの中から特定のケーブルを識別するための実用的なソリューションを緊急に必要とする高電圧ケーブルの建設、設置、保守担当者向けに開発されました。電磁場理論に基づき、高度な技術と最新の電子および工具技術を採用することで、迅速かつ正確なケーブル識別を提供します。

主な特徴
  • 正確でエラーのない識別
  • 幅広いケーブルに対応する大型識別クランプ
  • 非常に簡単な操作
  • クリアで直感的な表示
  • ポータブルでコンパクトなメインおよび補助部品
  • 調整可能な受信感度
  • 調整可能な信号周波数
動作原理

入力されたAC 220Vの商用電源は、電子技術によって識別に必要な高出力特殊信号に変換されます。この信号は、接続ラインを介して識別対象のケーブルに印加されます。電磁誘導の原理に基づき、送信信号と一致する信号がケーブルに沿って誘導されます。現場では、高感度受信クランプとハンドヘルド受信機を組み合わせて、存在するすべてのケーブルをテストし、ハンドヘルド受信機メーターの表示からターゲットケーブル(印加信号が流れているケーブル)を正確に見つけることができます。

技術パラメータ
項目 仕様
識別方法 メーターポインターの振れ方向で判断
クランプ開口部 Φ125 mm
電力 1.5 kVA(断続的、瞬間的)
信号送信周波数 最小0.4 Hz、最大1 Hz(調整可能範囲)
操作ガイド
  1. ケーブルの両端のアーマーをアースから切り離します。出力ラインの赤いクリップをテスト対象のケーブルのコア(良好な相、または絶縁が高い方の相)にクランプし、出力ラインの黒いクリップを接地ポイントまたは接地杭にクランプします。そのケーブルの対応するコアを、遠端の接地ポイントまたは接地杭に接続します。
  2. 識別器の電源スイッチをオンにし、出力ギアを選択します。「I」は低ギアで、短いケーブルに適しています。「II」は高ギアで、長いケーブルに適しています。
  3. 現場のケーブルの状態と配線が正しいことを確認した後、「開始」ボタンを押します。
  4. 識別器受信機を受信クランプに接続します。
  5. 受信クランプの矢印の方向を注意してください。これは電流の流れの方向(正方向)を示します。そうでない場合、メーターポインターは反対方向に振れます。
  6. 受信クランプをテスト対象のケーブルにクランプします。
  7. 受信感度を適切な位置に調整します。
  8. ハンドヘルド受信機に信号の振れが表示されます。

送信機と受信機が正常に動作すると、テストクランプに誘導された電圧がハンドヘルド受信機に表示され、ポインターの振れ方向が信号の方向になります。調整ノブを動かさず、テストクランプ側面の赤い矢印がケーブルの走行方向と同じ方向を向いている場合、受信機ポインターが最も大きく右に偏向するケーブルがターゲットケーブルです。他のすべてのケーブルは、ポインターが左に偏向し、振れが小さいリターン信号のみを示します。

注意事項
  • テスト中は、受信感度を高く設定しすぎないでください。メーターポインターの振れが約20〜80%になるのが適切です。
  • 識別器の動作電源のヒューズは大きすぎてはいけません。6 Aを超えてはいけません。
  • ターゲットケーブルが識別された後、建設前にテストパンクチャーして安全を確認する必要があります。
  • テスト対象のケーブルに受信クランプをクランプするときは、クランプジョーが良好に接触していることを確認してください。ジョーの汚れ、接触の隙間、または接触不良はすべて信号受信に影響します。
  • 現場で受信機のポインターが明らかに振れない場合は、受信クランプが良好に接触しているか確認してください。
  • 単線を使用して機器の短絡テストを行うことは固く禁じられています。テストには標準テスト抵抗器を使用してください。
  • 短い低抵抗ケーブルの識別中にヒューズが切れる場合は、機器の信号送信端にテスト抵抗器を直列に接続してください。
対象ユーザー

XHSB505は、商用電源駆動の高出力ケーブル識別器(1.5 kVA出力、Φ125 mmクランプ、調整可能な0.4〜1 Hz信号周波数)です。商用電源から現場でケーブルを識別し、調整可能な信号周波数と、短いケーブルと長いケーブルの両方に適合する低/高出力ギアを必要とするチームを対象としています。

  • 切断または接続前に、どのケーブルで作業しているかを正確に確認する必要がある高電圧ケーブルの建設、設置、保守担当者。
  • 同じ仕様の多数のケーブルが並んで走っているケーブル溝やダクトで作業するユーティリティおよびグリッドフィールドチーム。
  • 現場のAC 220V電源に接続でき、困難または長いケーブル配線のために高出力(1.5 kVA)を必要とするフィールドエンジニア。
  • 信号送信速度(0.4〜1 Hz)を特定の現場条件に合わせて調整し、短いケーブルには低ギア「I」、長いケーブルには高ギア「II」を選択する必要があるオペレーター。
  • マニュアルに記載されているように、電気機器や機器の使用に関する一般的な知識を持つ電気作業者。
アフターサービス

本製品は、購入日から1年間の品質問題に対する無料保証が付帯しており、生涯修理および技術サービスを提供します。機器が正常に動作しない場合や故障が発生した場合は、最も便利で効果的な解決策を手配できるように、当社にご連絡ください。サービス電話:400-029-0829。

よくある質問

Q1. XHSB505はどのようにターゲットケーブルを識別しますか?
識別はメーターポインターの振れ方向に基づいています。調整ノブを動かさず、テストクランプ側面の赤い矢印がケーブルの走行方向と同じ方向を向いている場合、受信機ポインターが最も大きく右に偏向するケーブルがターゲットケーブルです。他のすべてのケーブルは、ポインターが左に偏向し、振れが小さいリターン信号のみを示します。

Q2. 調整可能な信号周波数は何のためですか?
新世代識別器は周波数調整機能を追加しました。周波数調整ノブは信号の送信速度を変更し、最小0.4 Hzから最大1 Hzの調整範囲で、現場の条件に合わせて信号を調整できます。

Q3. 「I」と「II」の出力ギアとは何ですか?
出力選択スイッチには2つのギアがあります。「I」は低ギアで、短いケーブルに適しています。「II」は高ギアで、長いケーブルに適しています。

Q4. 受信感度はどのように設定すべきですか?
ハンドヘルド受信機の底面にあるポテンショメーターを使用して感度を調整し、メーターポインターが約20〜80%振れるようにします。メーターが急激に動かないように、感度を高く設定しすぎないでください。ポインターの振れが明らかでない場合は、受信クランプが良好に接触しているか確認してください。

Q5. どのような注意事項を守る必要があり、何が含まれていますか?
ケーブルを識別した後、建設前に安全のためにテストパンクチャーしてください。クランプジョーの良好な接触を確保してください。単線で短絡テストをしないでください。標準テスト抵抗器を使用してください。短い低抵抗ケーブルの識別中にヒューズが切れる場合は、機器の信号送信端にテスト抵抗器を直列に接続してください。電源ヒューズは6 Aを超えてはいけません。パッケージには、メインユニット、受信機、電源コード、赤い出力ライン、黒い出力ライン、受信機(テスト)クランプ、テスト抵抗器、3つの6 Aヒューズと3つの20 Aヒューズが含まれており、1年間の無料保証と生涯サービスが付いています。
