| 起源の場所: | 中国陝西省西安市 |
| ブランド名: | XZH TEST |
| 証明: | CE/ISO |
| モデル番号: | XHSB505B |
本器は、活線・非活線ケーブルの識別（多数のケーブルの中から目的のケーブルを特定する）専用です。特に以下のような場合に最適です。
1. ケーブルトレンチ点検およびケーブル記録調査チームメーター針の振れ方向の直感的な判断により、同じ仕様のケーブルが多数敷設されている密集したトレンチ内で、各ケーブルの所有権と識別を確認するため。
2. 活線作業および無停電ケーブル保守チームカップリング方式による活線ケーブルの識別のため — テスト対象ケーブルへの操作は一切不要で、停電も必要ありません（被覆の両端が適切に接地されている必要があります）。
3. ケーブル移設、再接続、および接続作業チーム移設または再接続前の非活線ケーブルの直接接続方式による目的ケーブルの確認、および識別後の必須の事前スパイクテストとの連携のため。
動作原理 活線ケーブル検出（カップリング方式）送信機は特殊なパルス信号を生成し、識別対象の活線ケーブルの一点に専用送信クランプを介して印加します。電磁誘導の原理により、ケーブルに沿って送信信号に応じた誘導信号が生成されます。現場では高感度受信クランプとハンドヘルド受信機を使用して全てのケーブルを検出し、受信機の表示に従って、印加された信号を伝送しているケーブル（識別対象の活線ケーブル）を正確に特定できます。
非活線ケーブル検出（直接接続方式）送信機は特殊なパルス信号を生成し、接続ラインを介して識別対象のケーブルに印加します。電磁誘導の原理により、ケーブルに沿って送信信号に応じた誘導信号が生成されます。現場では高感度受信クランプとハンドヘルド受信機を使用して全てのケーブルを検出し、メーターの表示から、印加された信号を伝送しているケーブル（識別対象の非活線ケーブル）を正確に特定できます。

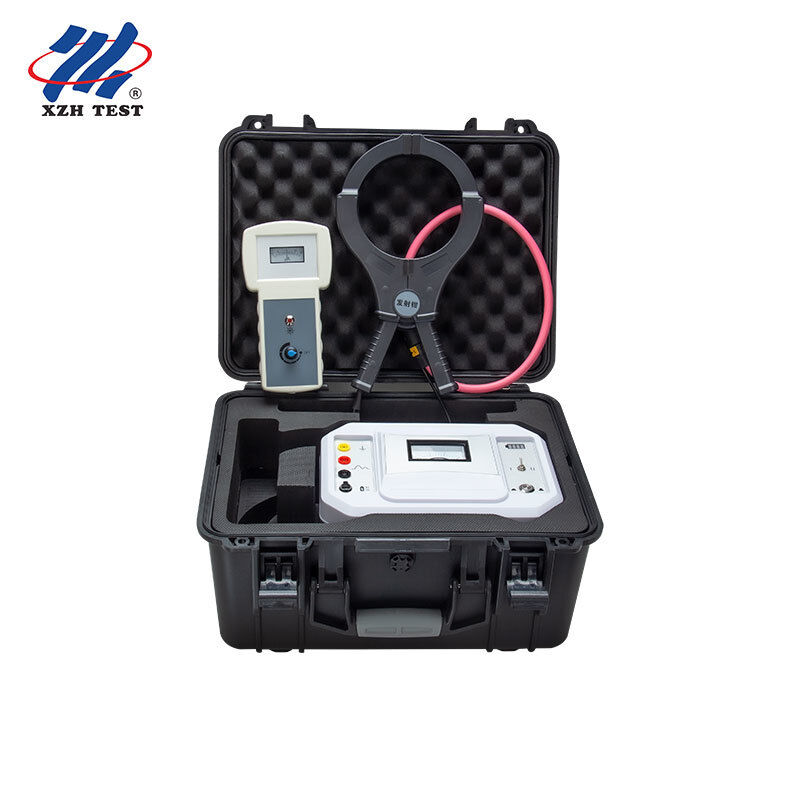

機器レイアウト本器は、送信機、送信クランプ、受信クランプ、およびハンドヘルド受信機で構成されます。
| 項目 | 仕様 |
|---|---|
| 識別方法 | メーター針の振れ方向で判断 |
| ジョー開口部 | 送信クランプ：Φ125mm；受信クランプ：Φ200mm |
| 出力電圧 | ギアI（直接接続方式）：150V；ギアII（カップリング方式）：250V |
| テスト範囲 | 直接接続方式：0Ω–1kΩ；カップリング方式：0Ω–50Ω |
| パルス電流 | 0–10A |
| パルス周期 | サイクルあたり2.75秒 |
| 電源 | 送信機：12VDCリチウムバッテリー；ハンドヘルド受信機：単3形（AA）バッテリー |
電力ケーブルの敷設、移設、保守、および故障処理中に発生する「探しているケーブルはどれか」という現場の問題を解決します — 特に同じ仕様のケーブルが多数敷設されているケーブルトレンチで — 誤って間違ったケーブルを切断したり再接続したりするのを避けるのに役立ちます。
メーター針の振れ方向によって判断されます。印加された信号を伝送しているケーブルのみが、同じ方向の連続した3つの特徴的な信号を受信し、振れ周波数は送信機と一致し、「ビープ・ビープ・ビープ」という音が鳴ります。受信クランプ（および送信クランプ）の矢印はケーブルの遠端を指している必要があります。そうでない場合、針は反対方向に振れます。
メーター針の振れ方向による識別；送信クランプジョー Φ125mm および受信クランプジョー Φ200mm；出力電圧 150V（ギアI）および250V（ギアII）；テスト範囲 0Ω–1kΩ（直接接続）および0Ω–50Ω（カップリング）；パルス電流 0–10A；パルス周期 サイクルあたり2.75秒；電源 12VDCリチウムバッテリー（送信機）および単3形（AA）バッテリー（ハンドヘルド受信機）。
テスト対象ケーブルへの操作は不要です。被覆の両端は適切に接地されている必要があります（そうでない場合、接地抵抗の上昇に伴いカップリング電流が減少します）。また、被覆の両端が接地されていない場合や被覆が途中で断線している場合は、カップリング方式を使用できません。クランプする際は、クランプの矢印はケーブルの遠端を指し、受信クランプと送信クランプは2m以上離して設置してください。
パッケージには、送信機1台、受信機1台、充電器1台、赤色出力線1本、黒色出力線1本、送信クランプ1個、受信クランプ1個、単3形（AA）バッテリー2本が含まれています。購入後1年以内であれば、品質問題は無償で修理され、生涯にわたる修理および技術サービスが提供されます。
