XHSB505B ケーブル識別子 - ケーブル障害探知器の製品特性
正確で信頼性の高い識別。
各種ケーブルに適した大型の識別ジョーです。
極めてシンプルな操作。
明確で直感的な表示。
本体も付属品も持ち運びやすくすっきり。
受信機の受信信号強度は調整可能です。
通電中のケーブルと通電されていないケーブルの両方をテストできます。
小型で持ち運び可能、軽量です。
動作原理 ケーブル断線検出
送信機は主に特殊なパルス信号を生成し、接続線を介して識別対象のケーブルに印加します。電磁誘導の原理により、ケーブルに沿って伝送信号に応じた誘導信号が発生します。現場では、高感度の受信クランプとハンディ受信機を併用してすべてのケーブルを検出し、受信機のメーターの指示に従って、印加された信号を伝送するケーブル（つまり、識別対象の非通電ケーブル）を正確に見つけることができます。
ライブケーブルの検出
送信機は特別なパルス信号を生成し、この信号は識別されるライブケーブルの 1 つの点にある専用の送信クランプを介して適用されます。電磁誘導の原理により、伝送信号に応じた誘導信号がケーブルに沿って発生します。現場では、高感度の受信クランプとハンドヘルド受信機を使用してすべてのケーブルを検出し、受信機の指示に従って、印加された信号を伝送するケーブル（つまり、識別されるライブケーブル）を正確に見つけることができます。
推奨ユーザーとアプリケーション
この機器は、障害の場所ではなく、ケーブルの識別、つまり、多数のケーブルの中からどのケーブルがターゲットであるかを特定することに特化しています。通電ケーブルと非通電ケーブルの両方で動作し、特に次の用途に適しています。
1. ケーブル建設および設置現場チーム
敷設・移設・保守・障害対応時に「どのケーブルを探しているのか」を直結方式またはカップリング方式ですぐに確認できます。
2. ケーブル溝とトンネルで作業するチーム
密集した溝や長いトンネル内に敷設された多数の同一仕様のケーブルの中から、メーターの針の振り方向により直感的かつ確実に判断し、目的のケーブルを特定します。
3. ケーブル保守および障害対応要員
必須の建設前スパイクテストの前にケーブルを識別するため、およびテスト対象のケーブルに操作を実行せずに通電中のケーブルを識別するため（結合法）。
技術的パラメータ
| アイテム |
仕様 |
| 識別方法 |
メーター針の振り方向で判断 |
| 顎の開き |
送信クランプ：Φ125mm。受けクランプ：Φ200mm |
| 出力電圧 |
ギアI(直結方式)：150V、ギアII（カップリング方式）：250V |
| 試験範囲 |
直結方式：0Ω～1kΩ、結合方式：0Ω～50Ω |
| パルス電流 |
0～10A |
| パルス周期 |
1サイクルあたり2.75秒 |
| 電源 |
送信機: 12VDC リチウム電池;ハンドヘルド受信機: 単 5 電池 |
楽器のレイアウト

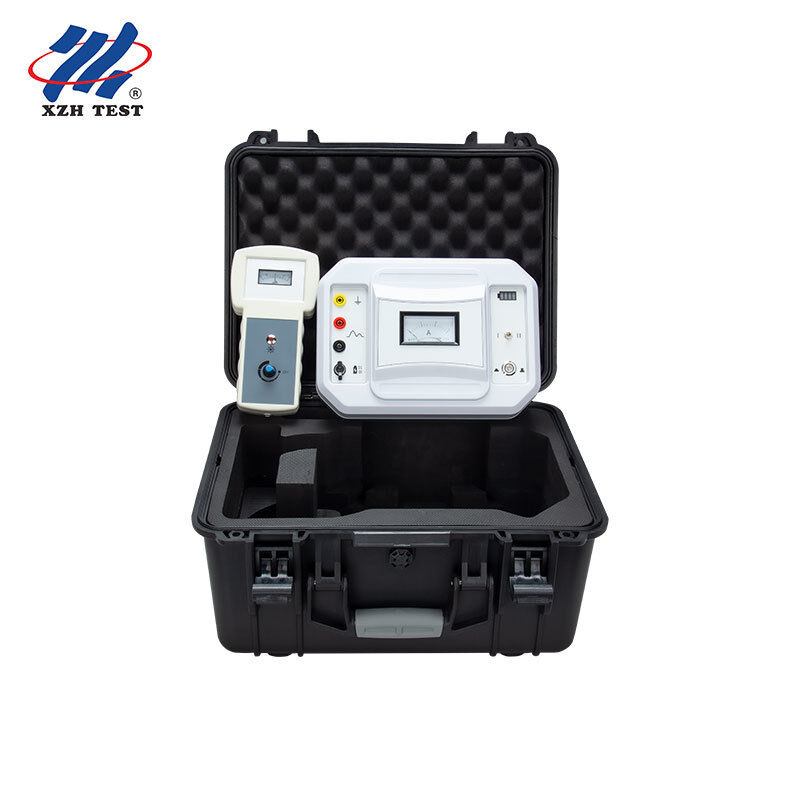

この機器は、送信機、送信クランプ、受信クランプ、ハンドヘルド受信機で構成されます。
送信機パネル - 接地端子: 機器の安全接地端子。出力プラス: 送信機出力プラス、赤色の出力ラインに接続。出力マイナス: 送信機出力マイナス、黒出力ラインに接続。充電: DC12V 充電ポート、12V 充電器を接続して充電を開始します。電源スイッチ: 動作電源をオン/オフにします。ギア スイッチ: 「I」は通電されていないケーブルの識別、「II」は通電中のケーブルの識別を表します。バッテリーインジケーター: 内蔵バッテリーが動作しているときにバッテリーレベルをリアルタイムで表示します。電流計：出力電流の瞬時平均値を表示します。
ハンドヘルド受信機 - 調整ノブで受信信号の強度を調整します (時計回りに回すと増加、反時計回りに回すと減少します。スイッチ機能もあります)。下側の BNC コネクタは、信号を受信するための受信クランプを接続するために使用されます。
操作ガイド 非通電ケーブルの識別 - 直接接続方式
配線方法 1: 送信機の赤いテスト リードをケーブル コア (1 相で十分) に接続し、黒いテスト リードをアースに接続します。その相の遠端をアースに接続します (ケーブルのシールド層と外装は接地されていません)。
配線方法 2: 赤いテスト リードをケーブル コアに接続します (1 相で十分です)。黒いテストリードを銅のシールドまたはケーブル外装に接続します。その相の遠端を銅製シールドまたはケーブル アーマーに接続します。銅製シールドまたは外装の接地状態を確認してください。ケーブルの識別は、接地システムの接地状態、およびケーブルのシールドや外装が損傷していないかどうかに影響されるため、方法 1 と 2 が最も理想的な結果をもたらします。
接地システムの接地ループの抵抗が大きすぎる場合、または信頼性が低い場合、送信された信号が読み込まれなかったり、相殺されたりして、識別結果が低下する可能性があります。その場合は配線を調整し、方法1または方法2を使用してください。
操作手順
1.送信機の電源スイッチをオンにし、ギアスイッチを「I」に設定します。電源ランプが3回点滅し、電流計の針も同じ周波数で3回振り、周期的にパルス信号を出力します。
2.受信機を受信クランプに接続し、受信クランプを被試験ケーブルにクランプします。
3.受けクランプの矢印の方向 (矢印は遠端を指しています) に注意してください。そうでないと、針が反対方向に振れます。
4.受信機の調整ノブを時計回りに回します。 「ピー」という音が鳴り、インジケーターライトが点灯すると、受信機の電源がオンになります。次に、受信信号強度を適切なレベルに設定します。現時点では、信号を伝送するケーブルのみが、同じ方向の連続する 3 つの特徴的な信号を受信します。信号スイング周波数が送信機周波数と一致し、「ビープビープ」音が発せられます。
活線ケーブルの識別 - 接続方法
テスト対象のケーブルに操作はまったく必要ありません。送信クランプをケーブルにクランプするだけです。
ケーブル シースの両端は適切に接地する必要があります。そうしないと、接地抵抗が増加するにつれて結合電流が減少します。
シースの両端が接地されていない場合や、シースが途中で切れている場合は、カップリング方式は使用できません。
送信クランプをケーブルにクランプするときは、クランプの矢印がケーブルの遠端を指す必要があります。
受信クランプと送信クランプは少なくとも 2m 離してください。
操作手順
1.送信機の出力を送信クランプに接続し、クランプの矢印がケーブルの遠端を指すようにして、識別する通電ケーブルの適切な位置にクランプします。
2.送信機の電源スイッチをオンにして、ギア「II」を選択します。電源ランプが3回点滅し、電流計の針が同じ周波数で3回振り、周期的にパルス信号を出力します。
3.受信クランプを受信機に接続し、テスト対象のケーブルにクランプします。
4.受けクランプの矢印はケーブルの遠端を指しており、そうでない場合は針が反対方向に振れることに注意してください。
5.受信機の調整ノブを時計回りに回します。 「ピー」という音が鳴り、インジケーターライトが点灯すると、受信機の電源がオンになります。受信信号強度を適切なレベルに設定します。信号を伝送するケーブルのみが、そのスイング周波数が送信機の出力スイッチング周波数と一致する信号を受信し、「ビープビープ」音が発せられます。
6.結合方式で対象ケーブルが特定できない場合は、直結方式を推奨します。
予防
テスト中、受信機の受信信号強度は大きすぎず、小さすぎずに適切に調整する必要があります。
テスト対象のケーブルが特定されたら、安全性を確保するために、建設前にスパイク テストを実行する必要があります。
受信クランプをテスト対象のケーブルにクランプするときは、ジョーが適切に接触していることを確認してください。ジョー上のほこり、接点の隙間、または緩みはすべて信号受信に影響を与えます。
現場で針の振れがはっきりしない場合は、受けクランプの接触が良好かどうかを確認してください。
通電中のケーブルを識別する際、干渉が深刻で受信クランプが磁気飽和して信号を受信できない場合は、代わりに非通電方法を使用することをお勧めします。
機器を直接短絡してテストすることができます。
受信機の針の振り周波数が送信機と一致しない場合、または振り幅が小さすぎる場合は、受信信号が弱すぎます。調整ノブを時計回りに回して受信信号強度を高めます。
受信機の針が不規則に振れるか、まったく振れない場合は、干渉信号が強すぎるか、テスト対象のケーブルがターゲット ケーブルではありません。
マニュアルをよく読み、関連する注意事項を守ってください。屋内外で使用できますが、雨、腐食性ガス、塵埃の多い場所、高温になる場所は避けてください。オペレータは電気機器または計器に関する一般的な知識を持っている必要があります。本器は高精度の機器ですので、強い振動を与えないように注意してください。修理、手入れ、調整は専門家に依頼してください。バッテリーの損傷を防ぐため、送信機は 2 か月に 1 回充電し、メンテナンスしてください。受信機の受信信号強度は、テスト前に開始端で調整する必要があり (大きすぎたり小さすぎたりしないように)、テスト中に調整してはなりません。
常问问题
Q1. XHSB505B ケーブル識別子は何に使用されますか?
電力ケーブルの敷設、移設、メンテナンス、障害処理の際、特に同じ仕様のケーブルが多数あるケーブルトレンチ内で、多数のケーブルの中からどのケーブルがターゲットであるかを識別します。通電中のケーブルと通電されていないケーブルの両方を識別できます。
Q2.直結方式とカップリング方式の違いは何ですか？
直接接続方法は、非通電ケーブル用です。送信機の出力は、テスト範囲 0Ω ～ 1kΩ、ギア I (150V) でケーブル コア (または銅製シールド/外装) に接続されます。結合方法は活線ケーブル用です。送信クランプはケーブルを扱わずにケーブルにクランプされ、テスト範囲は 0Ω ～ 50Ω、ギア II (250V) です。シースの両端は十分に接地する必要があります。
Q3.同定結果はどのように判定されるのですか？
メーターの針の振り方向により、信号を伝送するケーブルのみが同方向の連続する3つの特徴的な信号を受信し、振り周波数が送信機と一致し、「ピーピーピー」という音が発せられます。受信クランプ (および送信クランプ) の矢印はケーブルの遠端を指さなければなりません。そうしないと、針が反対方向に振れます。
Q4.主な技術パラメータは何ですか?
メーター針の振り方向による識別。送信クランプジョーΦ125mm、受信クランプジョーΦ200mm。出力電圧 150V (ギア I) および 250V (ギア II)。テスト範囲は0Ω～1kΩ（直接）および0Ω～50Ω（結合）。パルス電流 0 ～ 10A。パルス周期 1 サイクルあたり 2.75 秒。電源は 12VDC リチウム電池 (送信機) と 5 単 3 電池 (ハンドヘルド受信機) です。
Q5.パッケージには何が含まれていますか?安全上の注意点は何ですか?
パッケージには、送信機 1 台、受信機 1 台、充電器 1 台、赤出力ライン 1 本、黒出力ライン 1 本、送信クランプ 1 個、受信クランプ 1 個、および 5 サイズ (AA) 電池 2 個が含まれています。安全のため、テスト対象のケーブルが特定された後、建設前にスパイク テストを実行する必要があります。通電中のケーブルを識別する場合は、シースの両端を適切に接地し、受信クランプと送信クランプを少なくとも 2m 離す必要があります。
